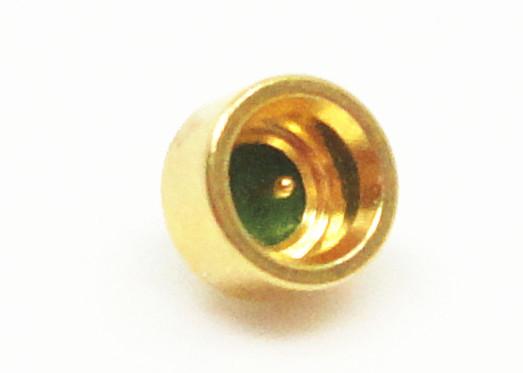

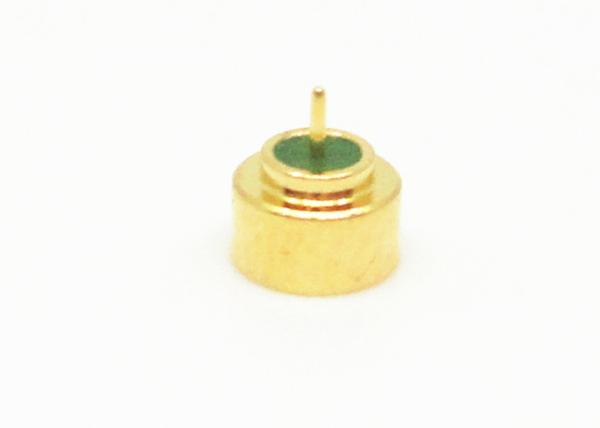

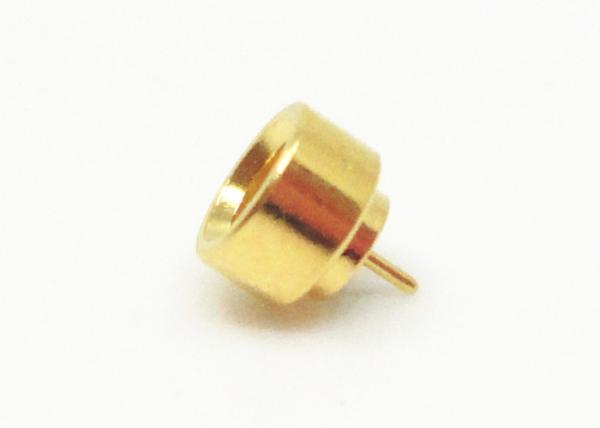

Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura
Especificações
Número de modelo :
SSMP (M) - JHD
Lugar de origem :
China
MOQ :
200PCS
Termos do pagamento :
Western Union, L/C, T/T
Capacidade da fonte :
1,000,000pcs pelo mês
Tempo de entrega :
no prazo de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Profundidade do acoplamento :
1,4
Gênero :
Homem
Material :
Bronze, chapeamento de ouro
Chapeamento :
Ouro chapeado
Impedância :
50Ω
Escala de frequência :
DC~50GHz
Diâmetro do chamfere :
φ2.2
Relação :
Retém completo
Descrição

Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura



SMPM é micro empurrar o conector coaxial do RF, que é caracterizado pelo tamanho pequeno (comparado com mini SMP), pela largura de banda de trabalho de pouco peso, larga, etc. É aplicável ao uso de acoplamento da placa embarcar conectores no caso da instalação intensiva modular. A tomada tem dois formulários da relação, a saber, retentor completo e nenhum furo rosqueado.





A relação de SMPM é uma relação micro-diminuta com uma escala de frequência da C.C. a 50 gigahertz. É de uso geral nos módulos coaxiais de alta frequência miniaturizados e é oferecida em ambos impulso-e pressão-em estilos de acoplamento.
O retém completo e os sistemas de acoplamento furados lisos fornecem níveis respectivos de forças do acoplamento/desimpedimento. Esta família de interconecta necessidades do projeto de pacote pequeno dos endereços; pode ser utilizado como uma interconexão altamente protegida para aplicações altas da taxa de dados ou em um sistema da placa-à-placa usando um adaptador de flutuação da bala. Esta bala de flutuação fornece uma relação entre os pares acoplados que compensam o desalinhamento radial e axial.



Especificação
Características elétricas
Impedância 50Ω
Escala de frequência DC~50GHz
Tensão avaliado 170VRMS*
Tensão-resistência dos dielétricos 500VRMS*
Resistência de isolação ≥2000MΩ
Resistência do centro Condutor exterior ≤5mΩ
Condutor do centro ≤30mΩ
  DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
VSWR ≤1.25 ≤1.3 ≤1.4 ≤1.5
Características materiais & mecânicas
Condutor do centro Homem Kovar, ouro chapeado
Contato elástico O ouro do bronze de berílio chapeou
Shell e outras peças de metal

Kovar Gold chapeou
Isoladores Aglomeração do vidro
Taxa hermético do escapamento do produto ≤1.01325×10-3Pa·cm3/s

Características

Características e benefícios


Tamanho do pacote pequeno


Impulso-e pressão-em estilos de acoplamento para a instalação rápida


Projetos disponíveis para a placa-à-placa e as configurações da cabo-à-placa



Conector coaxial 50Ω Impendance do conector hermético SSMP do homem SMPM RF do selo com Microstrip da chanfradura

Modelo não. L (milímetro) Tipo de relação Nota
SMP (M) - JHD 1,3 Retém completo, selado hermatically Deepth 1.4mm de Inteface
SMP (M) - JHD-S   furo liso Deepth 1.4mm de Inteface
SMP (M) - JHD3   Retém completo, selado hermatically Deepth 1.4mm de Inteface
SMP (M) - JHD50   Retém completo, selado hermatically Deepth 1.4mm de Inteface
SMP (M) - JHD41-S   furo liso Deepth 1.4mm de Inteface
SMP (M) - JHD57-S   furo liso Deepth 1.4mm de Inteface





Aplicação:



Antenas


Faixa larga


Rádio


Instrumentação


Médico


Computação de quantum



Produto Cataloge:

Adaptador do RF
Medidor de ondas ao adaptador coaxial
selos herméticos do Vidro-à-metal
Conector da série de J30J
Junções giratórias da micro-ondas
Conjuntos de cabo do RF
Conector de SMA/SSMA RF
Conector de SMP/SSMP RF
Conector de MCX/MMCX RF
Conector de TNC RF
Tipo conector de N do RF
Conectores da onda de milímetro do conector de BNC RF (2.4mm, 2.92mm)



NOTA:
Nós temos sobre 10.000 tipos de conector de SMPM, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
