Especificações
Número de modelo :
ELT-JK
Lugar de origem :
China
MOQ :
200 PCes
Termos do pagamento :
T / T, Western Union, L / C
Capacidade da fonte :
30.000.000 PCes pelo ano
Tempo de entrega :
no prazo de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Nome do produto :
Selo hermético de vidro para metal
Revestimento :
Revestidos de ouro
Impedância :
50Ω RF DC ou outros
Certificado :
ROHS ISO-9001-2015
Pinhas :
Solteiro
Materiais :
Kovar 4J29
Vidro :
7052,7070
Hermecity :
<1>
Descrição

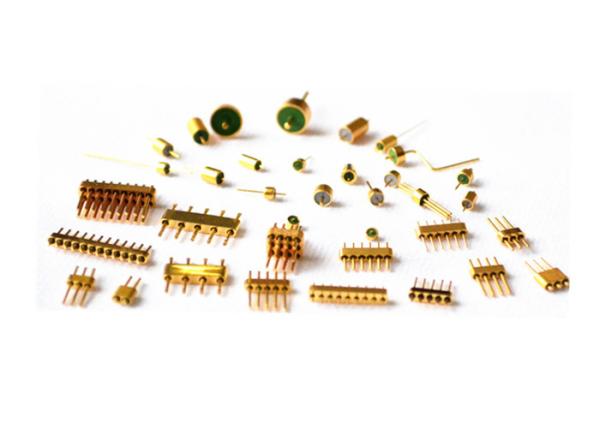

Vidro hermético aos encabeçamentos do Multi-pino das passagem do RF dos conectores do selo do metal

O vidro hermético aos encabeçamentos /Connector de /Multi-pin das passagem dos selos RF/DC do metal é chamado igualmente o isolador de vidro. São usados principalmente para transmitir sinais da micro-ondas, sinais do poder e sinais de controle entre os módulos e os módulos, módulos e componentes com exigências de selagem do gás. São um dos componentes os mais críticos em componentes de selagem.



O vidro com baixa perda dielétrica constante e baixa dielétrica é usado como o material do isolamento e de apoio. O alojamento e o condutor são feitos da liga de Kovar que aglomerou sob a alta temperatura, e a superfície é ouro chapeado. O condutor do centro tem uma variedade de estilos da terminação tais como o fio do ouro que liga-se, soldar e acoplar isoladores de vidro etc. são seguros pequeno, de pouco peso, hermético, alto e foram difundidos em indústrias de transformação da eletrônica nos últimos anos. Catálogo-Vidro-à-metal Seals.pdf hermético

O vidro hermético para metal conectores do selo cortou em linha reta passagem da C.C. da ponta do Pin

Especificação:


Nome do produto Vidro hermético aos selos do metal
Impedância C.C. ou outro
Tipo 1 pino
Fileiras 1 fileira
Cor Ouro chapeado
Material do alojamento e do pino Kovar 4J29
Material de vidro
Cor de vidro
tipo 7050 ou 7070 ou DM308
Verde ou branco
Escala de Freqecncy NA
VSWR NA
Suporte a tensão ≥300V

Hermecity

Taxa do escape

<>1,01325 x 10-3 Pa*cm3/s
< 1X="" 10="">-9 mbar*l/s
< 1="" x="" 10="">-9 ccHe/segundo @ 1 atm
Resistência de isolação ≥2000MΩ para o único pino, ≥1000MΩ para o multi-pino,
Temperatura de funcionamento -65℃~+260℃



Características:

- Tamanho pequeno

- peso leve

- Hermético

- Qualidade estável e confiança alta

- Condutor interno: Método da ligação do fio do ouro, da solda e do acoplamento para a escolha


Aplicação:

Escala larga da aplicação dos pacotes da eletrônica, as contramedidas da eletrônica, os satélites, os mísseis, o radar e as outras dentro forças armadas, aviónica, espaço aéreo e automotivo arquivados. Pode ser usada com SMA, produtos da onda de milímetro.



Vantagens:
- Categoria militar com o ouro 1.27um chapeado
- Controle restrito da tolerância
- Padrão e para projetar para a escolha.
- Produtos e serviço eficazes na redução de custos altos
- Grandes estoques para tamanhos padrão
- Entrega rápida para produtos feitos sob encomenda

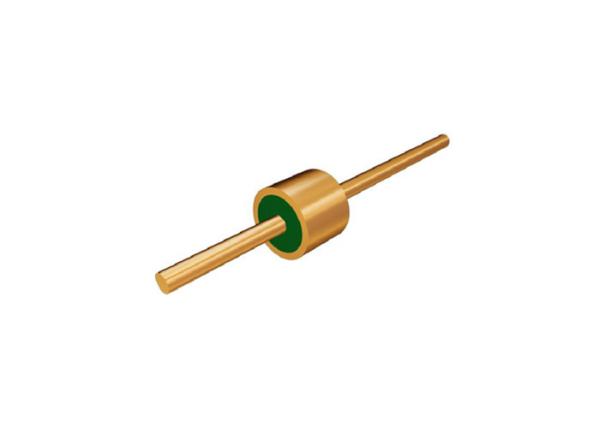

Imagem detalhada


    O vidro hermético para metal conectores do selo cortou em linha reta passagem da C.C. da ponta do Pin



Lista do produto:

Modelo B C d D Terminação Modelo B C d D Terminação
JK1515-0.38 1,5 1,5 5 0,4 1,5 solda JK1614-0.5B-JH 1,4 0,5 17,9 0,5 1,6 L de ligamento
JK1615-0.38 1,5 1,9 8 0,4 1,6 solda JK1615-0.5-1-JH 1,5 2,5 9 0,5 1,6 L de ligamento
JK1515-0.38-2-JH 1,5 0,5 4,5 0,4 1,5 ligação 2 JK2044-0.5-JH 4,4 0,4 6,3 0,5 2 ligação 2
JK151616-0.4 1,6 14,2 30 0,4 1,6 solda JK2016-0.5-2-JH 1,6 0,6 4,5 0,5 2 ligação 2
JK1616-0.45 1,6 4 16 1,45 1,6 solda JK1919-0.6-JH 1,9 1,9 7,9 0,6 1,9 ligação 2
JK2020-0.45 2 4 10 0,45 2 solda JK1919-0.6 1,9 1,9 7,9 0,6 1,9 solda
JK1616-0.45-1 1,6 14,2 30 0,45 1,6 solda JK2040-0.6 4 1 6 0,6 2 solda
JK1614-0.45-2 1,4 5 11,4 0,45 1,6 solda JK2040-0.6-1-JH 4 1,5 10 0,6 2

ligação

extremidade direita
JK2020-0.45-2 2 3 6,3 0,45 2 solda JK2016-0.7 1,6 15,1 17 0,7 2 solda
JK1616-0.45-3 1,6 1,05 4,65 0,45 1,6 solda JK2016-0.7A 1,6 5 11,6 0,7 2 solda
JK2016-0.5 1,6 5,8 12 0,5 2 solda JK2016-0.7B 1,6 1,5 7,1 0,7 2 solda
JK1616-0.5 1,6 14,2 30 0,5 1,6 solda JK2016-0.7C 1,6 0,3 20 0,7 2 solda
JK1619-0.5 1,9 2 5,1 0,5 1,6 solda JK2016-0.7D 1,6 4 9,6 0,7 2 solda
JK2018-0.5 1,8 7,2 11,5 0,5 2 solda JK2016-0.7E 1,6 1,5 4,6 0,7 2 solda
JK2030-0.5 3 2 10 0,5 2 solda JK1818-0.7 1,8 0,4 22,2 0,7 1,8 solda
JK2018-0.5A 1,8 1,5 9,5 0,5 2 solda JK2035-0.7 3,5 3 13 0,7 2 solda
JK1614-0.5A 1,4 4 9 0,5 1,6 solda JK2017-0.7 1,7 3 9,7 0,7 2 solda
JK1615-0.5-JH 1,5 0,5 7 0,5 1,6 ligação 2 JK2016-0.7-1 1,6 1,5 7,6 0,7 2 solda
JK1619-0.5-1-JH 1,9 3 8,7 0,5 1,6 ligação 2 JK2016-0.7-2 1,6 1,5 6,3 0,7 2 R de ligamento
JK1619-0.5-2-JH 1,9 4,6 10,3 0,5 1,6 ligação 2 JK2016-0.7F-JH 1,6 5 9,1 0,7 2 L de ligamento
JK2016-0.5-JH 1,6 5,8 12 0,5 2 ligação 2 JK2035-0.7-1-JH 3,5 3 22 0,7 2 solda
JK2016-0.7B-JH 1,6 1,5 7,1 0,7 2 L de ligamento JK2015-0.8-JH 1,5 3 6,5 0,8 2 ligação 2
JK2020-0.75 2 4 12 0,75 2 solda JK2530-0.9 3 1,8 6,6 0,9 2,5 solda
JK2516-0.8 1,6 1,5 10 0,8 2,5 solda JK2816-1.0 1,6 2 6,6 1 2,8 solda
JK2540-0.8 4 4 10 0,8 2,5 solda JK2816-1.0-2-JH 1,6 4,9 10,3 1 2,8 ligação 2
JK3218-0.8 1,8 20 51,8 0,8 3,2 solda JK3218-1 1,8 15 27 1 3,2 solda
JK2518-0.8 1,8 5 12,8 0,8 2,5 solda JK3015-1.3 1,5 3 10,5 1,3 3 solda
JK2015-0.8 1,5 3 6,5 0,8 2 solda JK3015-1.3-1 1,5 6,1 10,2 1,3 3 solda
JK2015-0.8A 1,5 3 10,5 0,8 2 solda JK3430-1.4 3 4,5 10,5 1,4 3,4 solda
JK2520-0.8 2 4 14 0,8 2,5 solda JK3916 1,6 2 6,6 2 3,9 solda

Extremidade de B.2=bonding

B.L.=bonding deixou a extremidade

Extremidade direita de B.R.=bonding




NOTA:
Nós temos sobre 100.000 tipos de vidro hermético aos conectores do selo do metal, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
