2.92mm Recomendado Conectores masculinos de microondas Conector de latão revestido por RF


Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)É um dos conectores de onda de metro mais populares. A gama de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.

Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e muito fiáveis na ligação, etc.

Os conectores coaxial de alta precisão de 50 Ohms com uma interface de 2,92 mm (Female) são projetados para aplicações versáteis de RF e microondas.Estes conectores superiores encontram amplo uso em vários ambientes de teste e medição, das comunicações celulares às via satélite, garantindo uma correspondência óptima dos equipamentos e a interconexão dos cabos.Estes conectores são projetados para suportar uso frequenteIncorporam um dielétrico de ar e um suporte de condutor central de plástico de baixa perda para melhorar o desempenho.

Especificações:

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

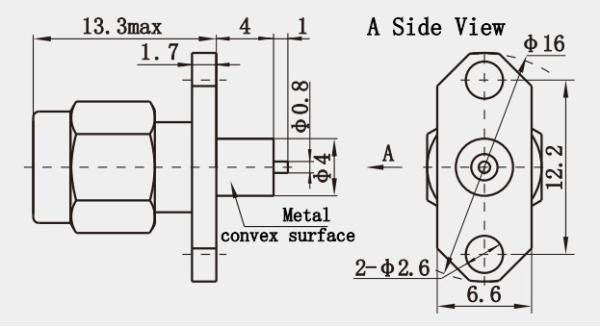

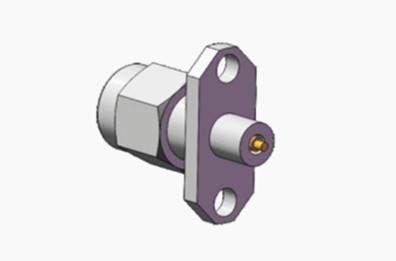

Desenho de contorno de flange de aço inoxidável masculino K2.92 de dois furos com conector de contato de microstrip(mm):


Características:

1Diâmetro do condutor externo: Os conectores coaxial de RF da série K2.92 apresentam um diâmetro do condutor externo de 2,92 mm, tornando-os mais compactos em tamanho em comparação com muitos outros tipos de conectores.
Frequência de operação: Estes conectores operam numa faixa de frequência de CC a 40 GHz, o que os torna ideais para aplicações de alta frequência.
Performance elétrica:

2Relação de onda de voltagem permanente (VSWR): na faixa de frequências de CC a 40 GHz, a VSWR máxima da série K2.92 é 1.15, indicando um excelente desempenho elétrico.
Resistência de contacto: a resistência de contacto do condutor interno é inferior a 3,0 mΩ e a do condutor externo é inferior a 2,0 mΩ, garantindo uma transmissão de sinal estável e fiável.

Aplicação:

1Comunicações sem fio: Estes conectores são amplamente utilizados em sistemas de comunicação sem fio, incluindo redes celulares, comunicações por satélite e equipamentos Wi-Fi.Eles fornecem conexões confiáveis para sinais de alta frequência nestes sistemas críticos.

2Equipamento de teste e medição: Estes conectores são cruciais em instrumentos de teste e medição, como analisadores de rede, analisadores de espectro e geradores de sinal.Oferecem conectividade precisa para medições precisas e testes de circuitos e sistemas de RF.

3. Radiodifusão e streaming: nas configurações de mídia de radiodifusão e streaming, K2.92 conectores suportam a transmissão de sinais de áudio e vídeo de alta qualidade necessária para transmissões em directo e entrega de conteúdos.

Outro conector RF de 2,92 mm, macho, fêmea:
