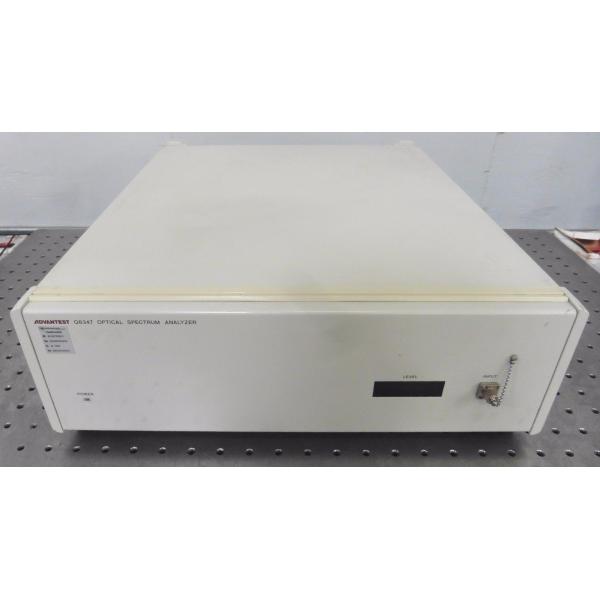

• O analisador de espectro Q8347 aumentou o desempenho do analisador de espectro que emprega um sistema do espectro de Fourier com um interferômetro de Michelson. O Q8347 consegue uma definição do comprimento de onda de 0,01 nanômetros e precisões do comprimento de onda de ±0.01 nanômetro (definição de 1 gigahertz e precisão de gigahertz ±1 no modo ótico da frequência) na faixa do espectro de 1550 nanômetro. Além, o Q8347 é capaz exatamente de medir cada comprimento de onda do sinal ótico da transmissão da multiplexação de divisão de comprimento de onda (WDM) separando os espectros. É especialmente apropriado para características de avaliação dos filtros óticos da banda-passagem usados para o WDM como gratings Calibre de diâmetro de fios e de fibra. Também, o Q8347 é poderoso para analisar chilros da transmissão de LDs e de Soliton.

Característica:

• Função de memória: 16 telas (dados medidos) com as telas do apoio de bateria 10 (circunstâncias medidas) com a disquete do apoio de bateria (MB KB/1.2 do formato 720 de MS-DOS)
• Exposição: A frequência, super impõe, 3-D, divisão em 2 porções, função da monitoração da tendência (poder, comprimento de onda) do cursor, personalização da exposição de Corlor, lista
• Conector entrado: Conector de FC (fibra interna: O PC friccionou, SOLDADO 50/125)
• Dados Outpu: tGP-IB equipado como a saída padrão, direta do plotador, impressora incorporado (velocidade de impressão: segundo 8. ou menos)

A lata ótica da frequência indicou

• Além do que o modo de exposição geral do comprimento de onda, um espectro medido pode ser indicado como frequências óticas. Porque a luz pode diretamente ser lida nas unidades de THz, é útil para medir o WDM e chilros óticos de LDs, e para analisar o sistema de transmissão do Soliton.

Análise da coerência de ±165 milímetro

• Porque o Q8347 usa um interferômetro de Michelson, o sistema é capaz de executar a análise da coerência. Esta função permite a avaliação fácil do desempenho da supressão do ruído de LDs para discos óticos. Além disso, o curso do interferômetro pode extremamente ser aumentado para permitir que a análise seja feita em uma escala de ±165 milímetro. Assim, uma análise mais detalhada pode ser modo, superior ao valor máximo máximo secundário convencional (valor do α).

Função de encaixe da curva

• O Q8347 fornece o encaixe de curva o sech2 e as funções Gaussian. Assim, é útil para a análise de espectro do sistema de transmissão do Soliton.
