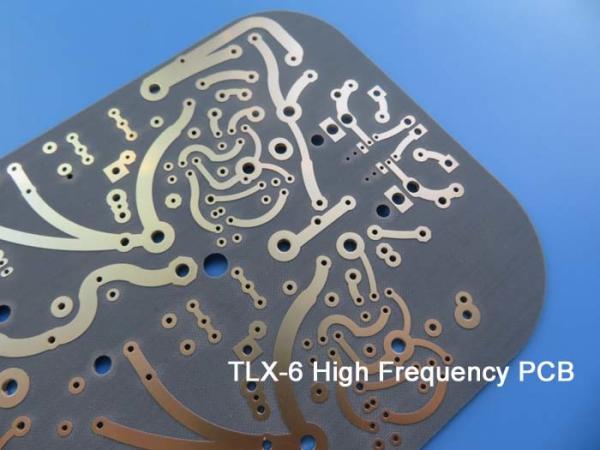

PWB de alta frequência Taconic TLX-6 62mil com ouro da imersão para o receptor de satélite

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

O TLX oferece a confiança em uma vasta gama de aplicações do RF. Este material é versátil devido a sua escala de 2,45 - de 2,65 DK e ao revestimento disponível do espessura e o de cobre. É apropriado para baixos projetos da micro-ondas da contagem da camada.

O TLX é estratificação baseada PTFE da fibra de vidro, ele é ideal para o uso em sistemas do radar, em comunicações móvéis, em equipamento de teste da micro-ondas, em dispositivos de transmissão por micro-ondas e em componentes do RF.

O TLX é um laborioso no mundo da carcaça da micro-ondas do RF onde a fibra de vidro oferece o reforço mecânico onde quer que uma carcaça experimenta ambientes severos como: a resistência ao rastejamento para PCBs aparafusou a um alojamento que níveis elevados do encontro de vibração durante o lançamento do espaço, exposição de alta temperatura nos módulos do motor, resistência de radiação no espaço, antena para os navios de guerra que se submetem a ambientes extremos no mar e em uma carcaça para os altímetros que veem uma vasta gama de temperaturas durante o voo.

Há TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65) na família do TLX. A espessura dielétrica das escalas TLX-0 de 0.127mm a 6.35mm (5mil-250mil), TLX-9 varia de 0.05mm a 6.35mm (2mil - 250mil), TLX-8 varia de 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 varia de 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 varia de 0.089mm a 6.35mm (3.5mil a 250mil).

TLX-6 PCBs são populares para suas propriedades mecânicas e térmicas proeminentes, que as fazem ideais para aplicações eletrônicas de capacidade elevada. São resistentes aos formulários do entortamento, do rachamento, e o outro do esforço mecânico, que é crucial para a longevidade dos equipamentos eletrônicos.

O material do PWB TLX-6 tem uma baixa e DK estável, que assegure a transmissão consistente do sinal em várias aplicações eletrônicas. Adicionalmente, TLX-6 PCBs são sabidos para sua absorção da baixa umidade, que lhes faz uma escolha excelente para o uso em ambientes da alto-umidade.

A avaliação do Vo do UL 94 de TLX-6 PCBs significa que são altamente resistentes arder, que é crucial para a segurança dos equipamentos eletrônicos em caso de uma manifestação do fogo.

TLX-6 PCBs têm uma DK firmemente controlada, que lhes faça um ajuste ideal para aplicações eletrônicas tais como antenas, acopladores, divisores, amplificadores, misturadores, e filtros, onde a transmissão precisa do sinal é essencial. Este material é igualmente apropriado para componentes passivos tais como os resistores, os capacitores, e os indutores.

DK TLX-6

Especificações do PWB
