o PWB híbrido de 4 camadas fez em 20mil RO4350B e FR-4 para o transceptor de GPS

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Continuado com último artigo, hoje nós estamos indo falar sobre o 20mil RO4350B e FR-4 misturou.

A maioria das situações são que o material de alta frequência joga o papel da transmissão do sinal. Deixe-nos ver a pilha-acima.

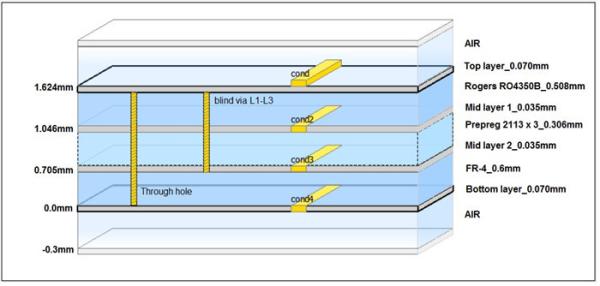

A camada 1 para mergulhar 2 é o núcleo do material da alta frequência de 20mil (0.508mm) RO4350B, as linhas de transmissão do sinal está na primeira camada de cobre, então camada 3 a camada 4 é um outro núcleo do material do vidro da cola Epoxy. Os 2 núcleos são ligados por uma folha de esparadrapo (prepreg).

Especificações básicas

Matéria-prima: RO4350B 0,508 milímetro + FR4 0.6mm + PP 0.306mm

Contagem da camada: 4 camadas

Painel: 75mm x 82mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Camada interna exterior 35 da camada 70 um/um

Máscara/legenda da solda: verde/branco

Altura final do PWB: 1,6 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 painéis são embalados para a expedição.

Prazo de execução: 10 dias de trabalho

Vida útil: 6 meses

Características e benefícios

1) O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, fazendo o ideal para aplicações sensíveis à temperatura;

2) RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga;

3) Melhoria do desempenho da integridade de sinal sobre pilha-UPS com toda a placa FR4;

4) ISO9001, ISO14001, IATF16949, UL certificou a fábrica

5) Protótipo à capacidade da produção em massa;

Aplicações

Conversor por aquisição de dados do misturador, do radar, espectro espalhado, Duplexer etc.
