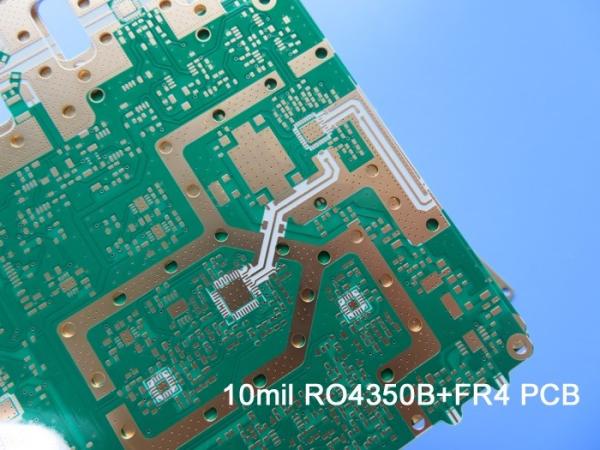

6 camadas misturaram o PWB construído em 10mil 0.254mm RO4350B e FR-4 com o cego através para das antenas de rádio de Digitas

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Cumprimentos mornos!

Hoje nós estamos falando o PWB híbrido de aproximadamente 6 camadas construímos em RO4350B e em FR-4. Deixe-nos ver primeiro um.

É para a aplicação da antena de radar. Dois núcleos de RO4350B no lado superior e no lado inferior, chapeados através dos furos conectam cada camada. A visão da pilha-acima, cada material dielétrico é mais do que 0.2mmm densamente que resultado na espessura inteira do PWB a 1.9mm densamente. As almofadas e os furos são ouro da imersão chapearam. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

Deixe-nos ver em segundo um.

Este tipo é mais complexo do que primeiro. O núcleo de 10mil RO4350B é o mesmo. A diferença principal é que contém 3 tipos cegos através de. As especificações são como segue:

Matéria-prima: RO4350B 10mil + FR4

Contagem da camada: 6 camadas

Tipo: Cortinas através de L1-L2, L1-L3, L1-L4

Formato: 82mm x 95mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Μm interno exterior da camada 35 da camada 35 μm/

Máscara/legenda da solda: Não

Altura final do PWB: 1,4 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 painéis são embalados para a expedição.

Prazo de execução: 20 dias de trabalho

Vida útil: 6 meses

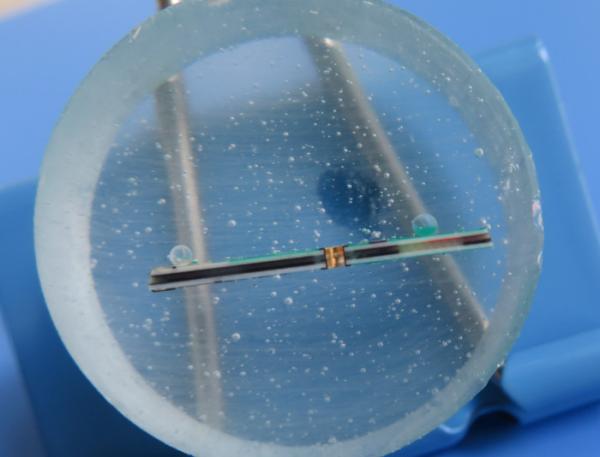

Há os produtos muito similares cujas as interno-camadas estão usando o meio cobre da onça. A espessura terminada do PWB é 1.0mm. Seguir é a pilha-acima e o microsecton.

Há muitas vantagens de RO4350B PCBs híbrido.

1) Desempenho da integridade de sinal melhorado sobre pilha-UPS com toda a placa FR4;

2) Custo reduzido sobre pilha-UPS com todo o material de pequenas perdas;

3) O projeto de engenharia impede que os problemas ocorram na pre-produção;

4) ISO9000, ISO14001, IATF16949, UL certificou a fábrica

5) Classe 3 da classe 2 do IPC/IPC;

As aplicações são largas, alistado abaixo:

- Conversor por aquisição de dados do radar,

- antena do miscrostrip,

- impulsionador torre-montado,

- osciloscópio modular,

- atenuador e 5G antena etc.

Obrigado para sua leitura. Você é bem-vindo contactar-nos para seus inquéritos do PWB do RF.

Apêndice: Folha de dados do PWB
