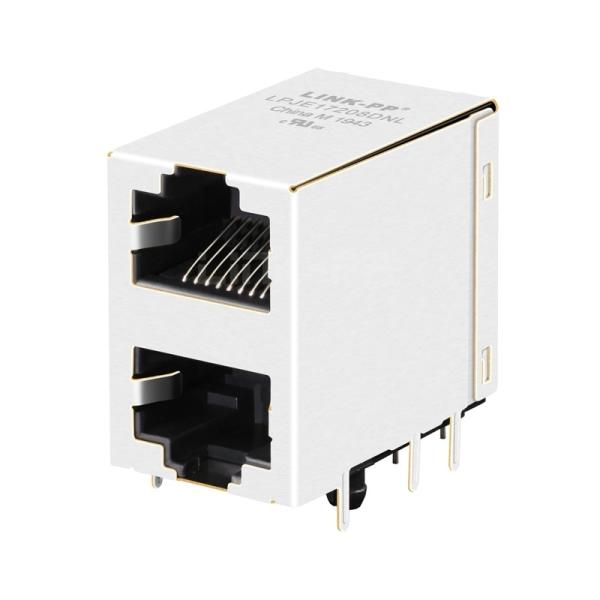

5569380-1 LPJE17208DNL 2x1 RJ45 Conectores modulares Visão geral:

Especificações:

t

5569380-1 Disposição do PCB: - OImpatível 100%

Perguntas Frequentes (FAQs) ¥ 5569380-1 Conector RJ45

1Que tipo de conector é o 5569380-1?

O 5569380-1 é umuma capacidade máxima de 50 kW, mas não superior a 50 kWum conector com2 x 1 configuração de porta empilhadaÉ concebido para aplicações de montagem e suportes de PCB.Ethernet de categoria 5desempenho.

2Este conector é adequado para aplicações Ethernet de alta velocidade?

Sim, encontraCategoria 5 (Categorias 5)normas de desempenho, apoiando10/100 Mbps Ethernetaplicações.

3Quantas portas tem o conector?

Este conector possui umDual-port (2 x 1 empilhados)Configuração: dois tomadores RJ45 alinhados verticalmente.

4O 5569380-1 está protegido?

O conector incluiblindagem metálica(Lança sobre cobre numa base de liga de cobre) paraProteção EMI/RFI, tornando-o ideal para ambientes eletricamente barulhentos.

5Qual é o método recomendado de eliminação de PCB?

Este conector foi concebido paraAtravés de um buraco - SoldaduraO sistema de retenção mecânica é um sistema de retenção mecânica.

6Qual é a classificação atual por contacto?

Cada contacto é classificado paraaté 1,5 A, com algumas posições limitadas a0.2 A, dependendo da utilização prevista.

7- Que material é utilizado para os contatos e revestimento?

• Material de base de contactoFósforo Bronze
• Revestimento: Ouro (Au) sobre Níquel (Ni), com espessura de ouro de 50 μin (1,27 μm) na área de acasalamento para conexões confiáveis.

8Qual é a espessura recomendada de PCB?

O conector é otimizado para1.57 mm (0,062 polegadas)PCB espessos.

9Qual é o intervalo de temperatura de funcionamento?

Pode operar em condições extremas, desde-40°C a +85°C(-40°F a +185°F).

10Inclui LEDs ou indicadores integrados?

O Jack Modular 5569380-1 RJ45não possui indicadores LED.

11Que normas de segurança da indústria cumpre?

É conforme comClassificação de inflamabilidade UL 94V-0.

12. Qual é a linha do centro (pitch) entre os contatos?

O conector apresenta um10,02 mm (0,04 polegadas)Lançamento da linha do centro.
