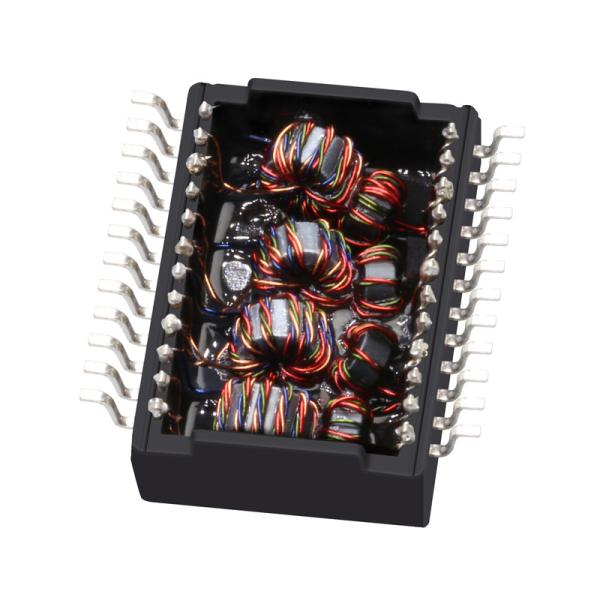

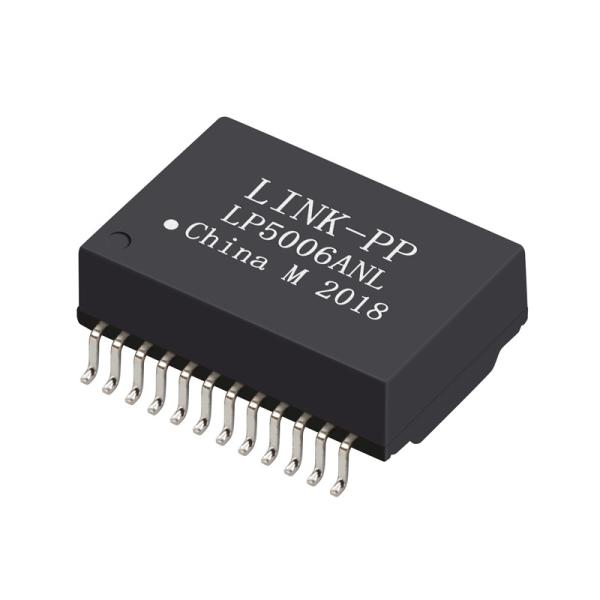

HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL
HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL
HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL
HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL
Especificações
Número de modelo :
VP6014HF
Lugar de origem :
Guangdong, China
MOQ :
400/2000/10K/25K
Termos do pagamento :
TT, dias NET30/60/90
Capacidade da fonte :
3KK/Month
prazo de entrega :
Conservado em estoque
Detalhes de empacotamento :
T&R
Artigo :
VP6014HF
Cruz P.N :
LP5006ANL
Pin NENHUM :
24 pinos
Série :
Único transformador portuário de GigE
Estilo da terminação :
SMD/SMT
Tensão do isolamento: :
1500V
Amostras :
oferta livre
Parte transversal :
VP6014HF = LP5006ANL
Descrição
HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL



Características

  • Equivalente magnético dos transformadores LP5006ANL dos ethernet a VP6014HF/ATPL-429R
  • Desempenho complacente de IEEE 802.3at/ANSI X3.263.
  • Apropriado para aplicações do ponto de entrada do Fim-período com o currentcapability 720mA.
  • Cumpra com o ROHS & as exigências livres do halogênio.
  • Variação da temperatura de funcionamento: 0℃ a +70℃.
  • Variação da temperatura do armazenamento: -25℃ a +85℃.


HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL

°C 25 elétrico dos cations de Specifi @
ΜH 350 da indutância ........................... mínimo.
com polarização da C.C. de 8 miliampère @ 100 quilohertz, 0,2 V
Indutância do escapamento .......... 0,50 máximos do µH.
@ 100 quilohertz, 0,2 V
Tipo da capacidade ........ 25 PF de Interwinding.
@ 100 quilohertz, 0,2 V
Resistência da C.C. .................... 0,90 máximos de Ω.
Perda de inserção ..................... 0.3-100 megahertz
máximo do DB -1,1.
Perda de retorno (DB mínimo)
0.3-30 megahertz ..................................... - 18
40 megahertz ......................................... - 14,4
50 megahertz ......................................... - 13,1
60-80 megahertz ...................................... - 12
Conversa transversal (DB mínimo)
0.3-30 megahertz ..................................... - 35
60-100 megahertz .................................... - 28
Rejeção de modo comum (DB mínimo)
0.3-30 megahertz ..................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Relação das voltas ........................... 1 CT: 1± 5%
Olá!-potenciômetro do isolamento….1500 VAC 1 miliampère 1 segundo.
Temperatura de funcionamento
.................................. -40° C ao °C +85



HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL


Descrição do pacote de Mfr
ROHS COMPLACENTE
ALCANCE complacente
Sim
UE RoHS complacente
Sim
Estado
Mais de 20 anos ativos
Tipo do transformador
TRANSFORMADOR DO DATACOM
Aplicação
LAN; 10/100/1000 de BASE-T; ETHERNET
Tensão do isolamento
1500,0 V
Cruz de LINK-PP
Cruz equivalente da série de LP5007NL
Arquivo disponível
Folha de dados/pdf, 3D etapa/IGS

Fabricante Series
Pin da cruz de PT61020EL a Pin Analogue
Característica de montagem
MONTAGEM DE SUPERFÍCIE
Número de funções
4
Temperatura-minuto de funcionamento
-40,0 Cel
Funcionamento Temperatura-máximo
85,0 Cel
Método de embalagem
FITA & CARRETEL 350pcs/Reel
Dimensão física
L17.62XB12.2XH6.0 (milímetro)
Indutância preliminar
µH 350,0
Revestimento terminal
LATA
Relação das voltas (NP: Ns)
1CT: 1; 1CT: 1
Altura
6,0 milímetros
Comprimento
17,62 milímetros
Largura
12,2 milímetros
Característica adicional
A DIMENSÃO DA ALTURA INCLUI TEMINAL IGUALMENTE
