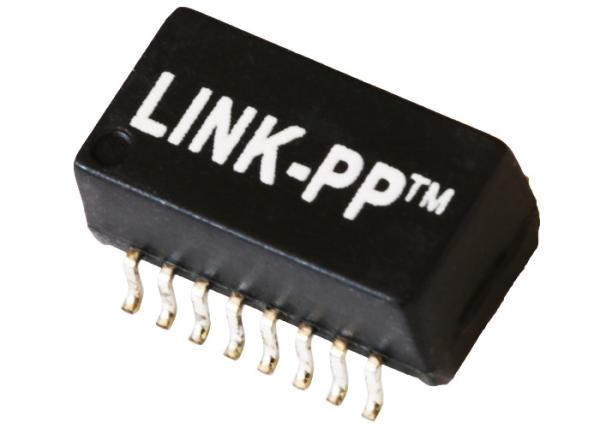

10/100 de TRANSFORMADOR BAIXO TS6121K do PULSO, 16 montagem da superfície do Pin SMD
10/100 de TRANSFORMADOR BAIXO TS6121K do PULSO, 16 montagem da superfície do Pin SMD
10/100 de TRANSFORMADOR BAIXO TS6121K do PULSO, 16 montagem da superfície do Pin SMD
10/100 de TRANSFORMADOR BAIXO TS6121K do PULSO, 16 montagem da superfície do Pin SMD
Especificações
Número de modelo :
TS6121K
Lugar de origem :
Guangdong, China
MOQ :
400/2000/10K/25K
Termos do pagamento :
TT, dias NET30/60/90
Capacidade da fonte :
3KK/Month
prazo de entrega :
Conservado em estoque
Detalhes de empacotamento :
T&R
Artigo :
TS6121K
Relação das voltas :
1:1
OCL :
350
Projeto PN :
TS6121K
Produção em massa PN :
=> LP1193NL DE TS6121K
Montagem :
SMD/SMT
Archivi Disponibil :
PDF/3D/ISG/Stp/Step/Datasheet
Descrição

10/100 de transformador TS6121K do pulso da base-t, 16 montagem da superfície do Pin SMD

Folha de dados do transformador do pulso da base-t de TS6121K 10/100/especificações/pdf/preço/cruz



Projetou cumprir a exigência de IEEE 802.3u, incluindo 350uH OCL com 8mA de viés.



16 pacote da montagem da superfície do Pin SMD.
Baixo custo de duplo canal.
Temperatura da operação: 0°C a +70°C.
Variação da temperatura do armazenamento: -25℃ a +125℃.

Único transformador do Lan do porto

ColiStructure: Toroidal

transformador 100base-t

SMD, 16 pinos


10 / 100 BASE-TX escolhem o transformador do Lan do porto com 16 => LP1193NL dos pinos TS6121K



Descrição:



TRANSFORMADORES MAGNÉTICOS dos únicos ETHERNET da base-t do porto 100



Aplicação ETHERNET do LAN (ponto de entrada de PoE&NON)
AutomDX SIM
Comentário RoHS complacente
Configuração RX T, C
Configuração TX T, C
Construção MOLDE DE TRANSFERÊNCIA
Núcleos pelo porto 4
Número de portos Único
PWB NENHUM PWB
Pacote SMT
Altura do pacote (polegadas) 0,225 ou outro
Altura do pacote (milímetro) 5,715 ou outro
Comprimento do pacote (polegadas) 1,12 ou outro
Comprimento do pacote (milímetro) 28,448 ou outro
Largura do pacote (polegadas) 0,63 ou outro
Largura do pacote (milímetro) 16,002 ou outro
RoHS complacente YES-RoHS-6
Velocidade 10/100/1000BASE-TX
Temperatura 0 A 70/-40 a +85
Relação RX das voltas 1CT: 1CT
Relação TX das voltas 1CT: 1CT
P/N principal LP1193NL, etc.


Especificações elétricas (25):



1. Relação 50KHz das voltas, 0.5V

      Lado da microplaqueta: Linha side=1CT: 1CT+_2%

2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:

Lado da microplaqueta: minuto 350uH

3. Inserção Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz do retorno: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial à rejeção de modo comum:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

            60MHz: Minuto de -35dB

            100MHz: Minuto de -30dB

7. Olá!-potenciômetro: minuto 1500Vrms



10/100 de TRANSFORMADOR BAIXO TS6121K do PULSO, 16 montagem da superfície do Pin SMD



10/100 de transformador TS6121K do pulso da base-t, 16 montagem da superfície do Pin SMD
