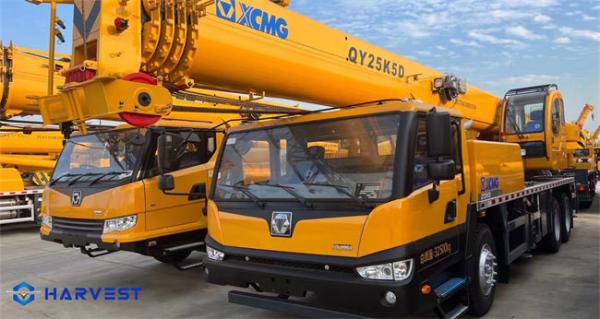

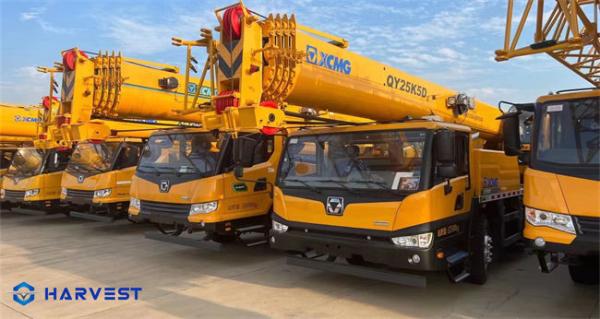

Grão de caminhão móvel de 25 toneladas QY25K5D 5 secções 41m tipo U
Descrição:
Modelo: QY25K5D
Especificações
Min. raio de trabalho: 3 m
Max. raio de trabalho: 32m
Max. Momento de carga da base de arranque: 1,005 kN.m.
Momento de carga máximo da barra totalmente estendida: 672 kN.m.
Max. Momento de carga da lâmina e da janela totalmente estendidas: 465 kN.m.
Extensão do porta-aviões (Distância longitudinal x lateral): 5,14 m x 6,0 m
Altura máxima de elevação da base: 9,8 m.
Altura máxima de elevação da barra totalmente estendida: 40,1 m.
Altura máxima de elevação da barra e da janela totalmente estendidas: 48,5 m
Comprimento da base do arco: 10,5 m
Comprimento da barra totalmente estendida: 41m
Comprimento máximo da barra e da janela totalmente estendidas: 49,3 m
Ângulo de deslocamento do jato: 0o, 15o, 30o
Tempo de elevação da barra: ≤ 38 s
Tempo de expansão total do boom: ≤ 93 s
Velocidade máxima de rotação: ≥ 2,5 r/min.
Tempo de retração do feixe de saída: ≤ 30 s
Tempo de extensão do feixe de saída: ≤ 35 s
Tempo de retracção do gancho: ≤ 35 s
Tempo de extensão do gancho de saída: ≤ 40 s
Velocidade de elevação ((Línea única, 4a camada, sem carga): Guincho principal≥125m/min.; Guincho auxiliar≥125m/min.
Base da roda: 4,425 mm + 1,350 mm
Reboque (frente/ traseiro): 2,059 mm/1,834 mm
A partir de 1 de janeiro de 2017:
Extensão da frente/extensão traseira:1,895 mm/590 mm
Min. Diâmetro de rotação: ≤ 22 m
Diâmetro de rotação da cabeça do rolo: ≤ 26,8 m
Velocidade máxima: ≥ 80 km/h
Min. Velocidade de viagem: 2,5-3 km/h
Distância mínima do solo: 250 mm.
Distância de travagem a 30 km/h: ≤ 10 m
Max. capacidade de classificação: 40%
Potência/velocidade nominal: 221 kW/2.200 rpm
Torque máximo: 1,250 Nm/1,400 rpm
Disposição: 8,82L
Consumo de combustível por 100 km: 28 L
Capacidade do tanque de combustível: 320 l
Especificação técnica do guindaste telescópico QY25K5D
