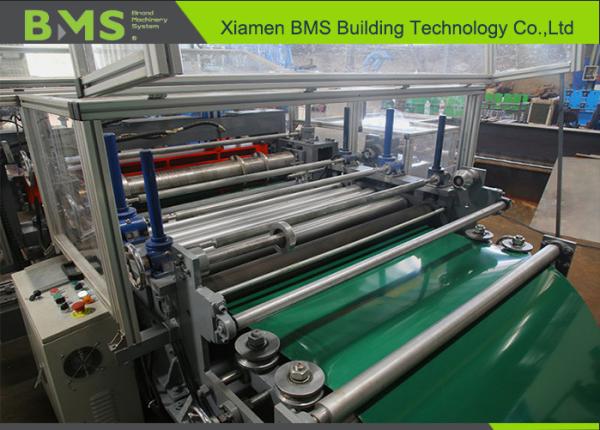

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte
A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte
Especificações
Number modelo :
Armação de aço & máquina do Purlin
Lugar de origem :
Xiamen, China
MOQ :
1 grupo
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
30 conjuntos/mês
Prazo de entrega :
45 dias
Detalhes de empacotamento :
A máquina principal é carregada diretamente no recipiente, e os componentes elétricos são envolvidos
Nome :
corte ao comprimento e linha do corte
Material do eixo :
40CR
Linha velocidade :
25-35m/min
Escala da identificação da bobina :
508mm±30mm
Cortando o material da faca :
Cr12MOV
Motor principal da máquina :
7.5KW+5.5KW
Material da ferramenta de corte :
Cr12MOV
Descrição

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte



1. As características da máquina

  • Linha de corte para cortar placas retangulares lisas das bobinas principais. Para larguras de até 3000 milímetros, espessuras de até 25 milímetros e velocidades de até 150 m/min.
  • As linhas podem ser fornecidas com as tesouras start-stop, as tesouras de voo, as tesouras de gerencio ou a alimentação direta contínua. Empilhadores do coxim de ar, do tipo da bomba-porta, os eletromagnéticos ou do vácuo. Niveladora da elevada precisão de quatro, cinco e seis alturas, controladas por computador. O aparamento da borda pode ser incorporado.
  • Totalmente controlado por computador com diagnóstico, alimentação automática da bobina e controle da qualidade.



2. Material


Espessura material apropriada: 0.5-2.0mm
Largura: 400,650,800,1000,1250,1300mm
Material aplicável: Folha galvanizada (SOLDADO), folha galvanizada Pre-pintada (PPGI),
Lamine o aço (centro de detecção e de controlo), aço quente do rolo (HRC)
Com força de rendimento: 235-550Mpa



3. o trabalho segue
Decoiler hidráulico de 5 toneladas - guia de alimentação - que nivela o dispositivo - cortando o dispositivo - corte hidráulico do cargo - corra para fora a tabela

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte



4. parâmetros do produto




1 Poder 380V 50Hz
2 Velocidade 25-35m/min
3 Componentes do núcleo PLC, motor, rolamento, caixa de engrenagens, motor, engrenagem
4 Diâmetro dos eixos 100mm
5 Material do eixo 40Cr
6 Motor hidráulico 5.5KW
7 Peso de aço da bobina 8T
8 Cortando o material da faca Cr12MoV
9 Espessura de parede lateral 40mm
10 Espessura material 0.5-2.0mm



5. Componentes principais
1) Decoiler hidráulico: Um grupo

Encolhimento furado interno e parada da bobina de aço hidráulica do controle
Largura de Max Feeding: 1250mm, escala 508mm±30mm da identificação da bobina
Capacidade: Tonelada Max.7

2)Máquina principal

Acima de quatro abaixo de cinco totalmente nove eixos que nivelam o dispositivo.
Com dispositivo de alimentação de rolamento de borracha, armação feita H450 do tipo aço soldando.
Espessura de parede lateral: Q235 t40mm
Eixos fabricados 40Cr do aço, Diameter=φ100mm
Tratamento térmico de alta frequência

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte


Com função de corte (talhadeira 4, cortando a espessura: 2mm)
Espessura de parede lateral: Q235 t40mm
Cortando o eixo fabricado do aço 40Cr, Diameter=φ120mm
Cortando a faca Cr12MoV material (aço =SKD11)
Tratamento térmico ao grau HRC58-62

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte


A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte


Com dispositivo de alimentação de rolamento de borracha
Com nivelamento da função
Com função de corte
Com função de corte
Linha velocidade: 25-35m/minute
Motor principal da máquina: 7.5KW+5.5KW
Com sistema de controlo do PLC

Combinado com PLC, inversor, tela táctil, codificador, etc.
PLC Siemens (tipo alemão) /Schneider (tipo francês)
Inversor Siemens (tipo alemão) /Schneider (tipo francês)
tela táctil da cor 7-Inch Siemens (tipo alemão) /Schneider (tipo francês)
Codificador A parte inferior do interruptor de Omron (tipo de Japão), indica a luz, fonte de alimentação, relé intermediário, contator da C.A.
Relé térmico Siemens (tipo alemão) /Schneider (tipo francês)
Interruptor do ar LG-LS (tipo de Coreia)
Corte-à-comprimento Tolerance≤±1 milímetro
Tensão 24V do controle

3)Dispositivo de corte hidráulico do cargo

Cargo a cortar, para parar ao corte, duas partes do tipo de projeto da lâmina de corte, nenhum anular
Motor hidráulico: 5.5KW, material da ferramenta de corte: Cr12MoV (=SKD11 com pelo menos um milhão de vezes de cortar a vida), tratamento térmico ao grau de HRC 58-62
O poder de corte é fornecido pela estação hidráulica do motor principal.

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte


4) Cremalheira da saída

Un-posto, uma unidade, com os rolos nela para o movimento fácil

A chapa de aço do metal cortou ao comprimento e a linha 25-35m/Min do corte


6.Advatnges:

1. A garantia é 24 meses depois que o cliente recebe a máquina.
Dentro dos 24 meses, nós correio as peças de substituição ao cliente gratuitamente.
2. Nós oferecemos o suporte laboral para a vida inteira de nossas máquinas.
3. Nós podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
