Trilho de guia da porta deslizante que faz a máquina, rolo anterior, máquina do quadro de porta para o sistema do quadro de porta

Detalhe rápido:

1. Espessura: 0.8-1.2mm
2. Material: SOLDADO, 350Mpa
3. Largura entrada: 128mm
   1. Peso material: Tampão 1.5MT.
   2. Maneira conduzida: por 11Kw conduzido motor
   3. Cortando a maneira: a parada a cortar, lá é desperdício após a interrupção
   4. Cortando a tolerância: ±1mm

Características:

Um rolo da trilha de porta do obturador de rolamento que forma a máquina foi projetado produzindo os trilhos de guia de aço para que as portas do obturador do rolo abram e fechem-se para baixo.

A trilha de porta do obturador de rolamento ou os trilhos de guia geralmente são feitos fora das tiras de aço de aço ou laminadas galvanizadas com espessura 1.2-2mm e sempre que há uma porta do obturador do rolo ou uma porta deslizante instalada, lá serão a trilha de porta ou os trilhos de guia.

Lista da máquina:

1. un-coiler manual de 1.5MT*300mm
2. Rolo que forma a máquina
3. Sistema de refrigeração para cada fase
4. Dispositivo de selagem de borracha para o guia do silêncio
5. Dispositivo de corte hidráulico
6. Corra para fora a tabela
7. Armário de controle do PLC

Descrição/detalhes técnicos do parâmetro de linha completa:

• Un-Coiler do manual de 1.5TX300mm ou de-coiler conduzido

Un-posto; Capacity= MAX.1.5Ton da carga

Bobina inner-diameter=410-570mm

Bobina Width= MAX.300mm

• Rolo que forma a máquina com detalhes do corte como a tabela abaixo:

• Sistema de controlo do PLC

PLC do tipo de Siemens e tela táctil, inversor do tipo do delta de Schneider Shihlin/, codificador de Omron

Corte-à-comprimento tolerance≤±1mm

Tensão 24V do controle

• A cremalheira do produto um comprimento de 4 medidores rolou o tipo

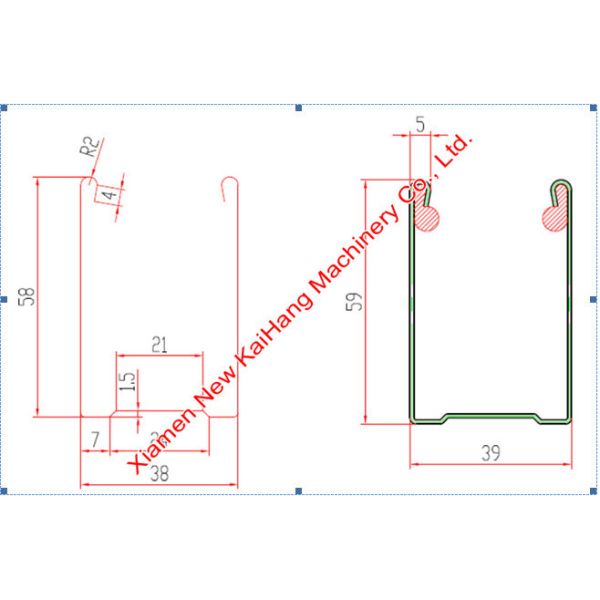

Imagens da referência do desenho/disposição/equipamento do perfil:
