Un-coiler hidráulico

• Largura de aço da bobina: 550 milímetros;
• Diâmetro interno da bobina: variável, 470 milímetros a 520 milímetros
• Peso máximo da bobina: 5000 quilogramas;
• Poder do motor principal: 5.5KW
• Energia hidráulica: 4kw

Nivelando a parte

• Nivelamento: para fazer a folha em horizontalmente então ir à perfuração. três rolos mais de quatro
• Material do rolo:: Gcr15, dureza de 58-62 HRC
• O logotipo pelo rolo, pela informação do logotipo e pelo tamanho será fornecer pelo cliente

Número de série de Punching+

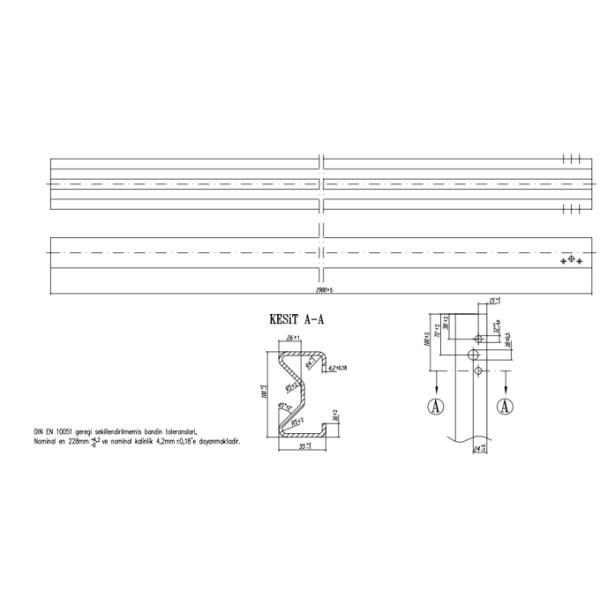

• Estações de uma perfuração para para fazer os furos como a tiragem mostrada.
• Cada bobina terá um número original. Os números da rastreabilidade consistem em 6 números e alfabetos substituíveis dos dígitos. Os alfabetos partirão de ‘A’ a ‘Z’ e os números partirão de ‘0" a ‘9". o grupo 6 de marcação é exigido

Rolo principal que forma a máquina

• Material do rolo: 58°-62 extinto GCR15 e cromo duro
• Diâmetro do eixo: material de ¢100mm: SAE1045 com moderação
• A movimentação pela caixa de engrenagens para cada um posta
• Poder principal em 45KW

Estrutura da máquina:

• Quadro principal: sistema de feixe de solda completo
• Estrutura da máquina: Coluna do guia
• Transmissão: pela caixa de engrenagens

Sistema de corte hidráulico

• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Material da lâmina: Cr12, dureza de 58-62 HRC
• Cortando o poder por hidráulico, 7.5KW
• Pressão de funcionamento: 16-20Mpa ajustável
• Medição do comprimento: Medição automática do comprimento do codificador
• Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte

Sistema hidráulico

• Energia hidráulica: 7.5kw
• Pressão de funcionamento: 12-16Mpa ajustável

• Válvula de solenoide: 2 grupos
• Óleo hidráulico: óleo 46# hidráulico
• O ventilador de refrigeração é incluir

• Quantidade: 1

Armário de controle do computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operacional: Inglês e chinês
• Tensão, frequência, fase: 380 V, 50 hertz, 3Phase
• Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário
• A irregularidade do comprimento pode ser alterada facilmente.
• Painel de controle: Botão-tipo interruptor e tela táctil
• Unidade de comprimento: milímetro
• Tipo do PLC: Siemens

Para fora tabela

• Articulado pelo tubo de aço
• Tamanho: aproximadamente 2.0m long*0.8mwide*0.6-1mhigh
• Uma tabela da saída com o rolo de apoio três
• Quantidade: 2 unidades
