Duas ondas guardam a máquina de Rail Roll Forming

Função e característica

Esta linha de produção usa a chapa de aço galvanizada, placa colorida como a placa material.
Os produtos produzidos por esta máquina são brilhantes no colorido, contra o desvanecimento, resistente à oxidação, e para ser amplamente utilizados nas lojas, em departamentos de trabalho, em armazéns, e em separação do fogo.

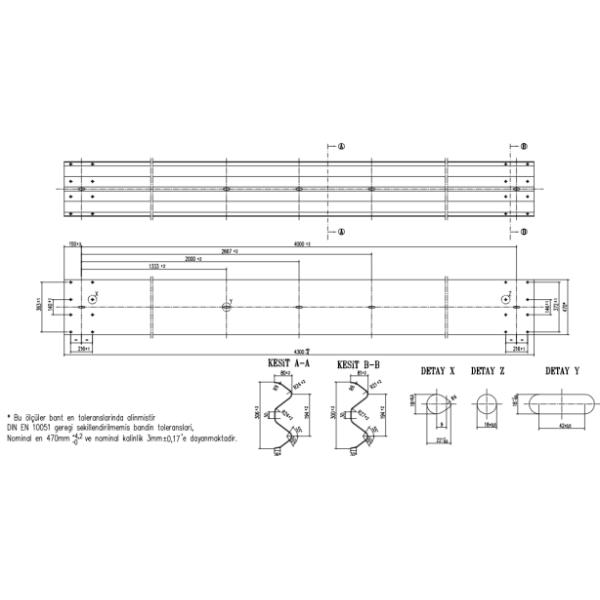

Perfil:

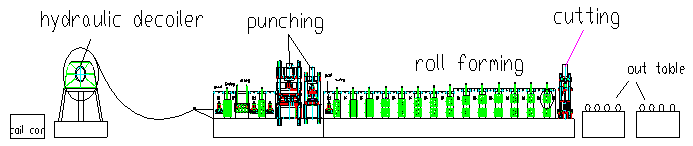

Disposição:

Número de série hidráulico de decoiler+Coil car-Feeding&Leveling+Logo-Punching+ — tabela do Formar-corte-Para fora de Feeding&Roll

Especificações:

5. Especificação dos componentes

(1) carro hidráulico de 5T decoiler+coil

• Largura de aço da bobina: 500 milímetros;
• Diâmetro interno da bobina: variável, 470 milímetros a 520 milímetros
• Diâmetro máximo da saída: 1200mm
• Peso máximo da bobina: 5000 quilogramas;
• Poder do motor principal: 5.5KW
• Energia hidráulica: 4kw
• Carro de bobina: para cima e para baixo o trabalho em 400mm

• Parte dianteira e parte traseira que trabalham em 4m

(2) alimentação & nivelamento

• Nivelamento: para fazer a folha em horizontalmente então ir à perfuração. três rolos mais de quatro
• Material do rolo:: Gcr15, dureza de 58-62 HRC
• O logotipo pelo rolo, pela informação do logotipo e pelo tamanho será fornecer pelo cliente

(3) perfuração

• Duas estações de perfuração para para fazer os furos como a tiragem mostrada.

(4) role a formação

• Material do rolo: 58°-62 extinto GCR15 e cromo duro
• Diâmetro do eixo: material de ¢100mm: SAE1045 com moderação
• A movimentação pela caixa de engrenagens para cada um posta
• Poder principal em 37KW
• Quadro principal: sistema de feixe de solda completo
• Estrutura da máquina: Coluna do guia
• Transmissão: pela caixa de engrenagens

(5) sistema de corte hidráulico

• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Material da lâmina: Cr12, dureza de 58-62 HRC
• Cortando o poder por hidráulico, 11KW
• Pressão de funcionamento: 16-20Mpa ajustável
• Medição do comprimento: Medição automática do comprimento do codificador
• Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte

(6) sistema hidráulico

• Energia hidráulica: 11kw
• Pressão de funcionamento: 16-20Mpa ajustável

• Válvula de solenoide: 4 grupos
• Óleo hidráulico: óleo 46# hidráulico
• O ventilador de refrigeração é incluir
