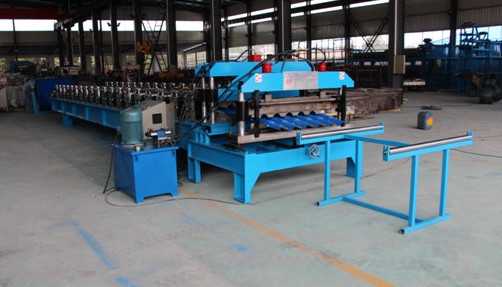

rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação
rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação
rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação
rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação
Especificações
Número de modelo :
YX55-807
Lugar de origem :
China
MOQ :
1 conjunto
Termos do pagamento :
T / T, L / C
Capacidade da fonte :
300 grupos pelo ano
Tempo de entrega :
70 dias de trabalho após o depósito recebido
Detalhes de empacotamento :
Apropriado para a expedição do oceano
Nome do produto :
Rolo espanhol da telha que forma a máquina
Poder :
11kw motor+11kw servo
decoiler :
Hidráulico ou manual
Estação :
26 estações
Espessura de aço :
0.3-0.6mm
Material do rolo :
Superfície ASTM1045 chapeada cromo com cromo
movimentação :
Pela corrente, 1 polegada, linha dobro
Produtividade :
20m/min (com exclusão do corte e do tempo da pressão) incluem a imprensa e o corte, sobre 12m/min (o
Diâmetro do eixo :
eixo do sólido de ¢85mm
Descrição

1. Especificação do material

1 Material apropriado PGGI, 195Mpa
2 Largura da matéria prima 1200mm
3 Espessura 0.3-0.6mm



2. A máquina detalhou parâmetros

1 Rolo que forma a máquina YX55-807


2 Estrutura da máquina



 Estrutura da coluna do guia


3 Poder total

Servo motor do motor power-11kw

Power-11kw hidráulico
4

Estações do rolo



 Aproximadamente 26 estações
5

Produtividade





20m/min (com exclusão de cortar e de pressionar o tempo)

Inclua a imprensa e o corte, sobre 12m/min (o comprimento em 6m/piece)
6

Sistema de movimentação



 Pela corrente
7

Diâmetro do eixo



 eixo contínuo de ¢85mm
8 Tensão



 380v 50Hz 3phase
9

Cor da máquina



 Amarelo e azul
10

Necessidade do recipiente



 Recipiente 40GP
11

Entregue o tempo



 70 dias
12

Termos de pagamento



 Pagamento de 30%T/T 70% antes da expedição



3. Desenho do perfil

rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação





4. A carta do fluxo de processo

rolo da telha do espanhol de 0.3-0.6mm que forma a máquina 20 M/máquina Chain mínima do formulário do rolo da movimentação

5. Especificação dos componentes

(1) Un-coiler 5T manual

  • Largura da alimentação: 1250mm
  • Capacidade: De 5 toneladas
  • Diâmetro inter: 500-590mm
  • Diâmetro máximo da saída: 1500mm
  • Modo de para expandir o &fight: interno expanda o &fight pelo manual
  • Maneira de alimentação: manual



(2) rolo principal que forma a máquina

  • Material do rolo: O cromo ASTM1045 chapeou a superfície com o cromo
  • Diâmetro do eixo: material de ¢85mm: SAE1045 com extinguir e moderar



estrutura da máquina (de 3)

  • Quadro principal pela soldadura do feixe 350H
  • Estrutura da máquina: coluna do guia



(4) pressionando o sistema:

  • Este molde de pressão do dobro do uso da máquina.
  • Pressão após a formação: Pressione a folha após o rolo que forma ao comprimento exigido
  • A movimentação hidráulica usa a mesma unidade hidráulica com corte
  • Material do molde: Cr12, dureza de 58-62 HRC
  • Pressionando por hidráulico, 11KW
  • Pressão de funcionamento: 20Mpa ajustável
  • Medição do comprimento: Medição automática do comprimento do codificador
  • Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte.



(5) sistema de corte hidráulico

  • Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
  • Usa dois cilindros hidráulicos para a operação.
  • Material da lâmina: Cr12, dureza de 58-62 HRC
  • Cortando o poder por hidráulico, 11KW
  • Pressão de funcionamento: 20Mpa ajustável
  • Medição do comprimento: Medição automática do comprimento do codificador
  • Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte



(6) armário de controle do computador

  • Ajuste programável do comprimento e da quantidade do perfil
  • Língua do sistema operacional: Inglês e chinês
  • Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário
  • PLC: Panasonic ou customerization

6. Treinamento e instalação
1 nós oferecemos o serviço da instalação local na carga paga, razoável.
O teste de 2 quartos é bem-vindo e profissional.
3. o manual e o guia da utilização são opcionais se nenhuma visita e nenhuma instalação.
Certificação e após o serviço
1. fósforo o padrão da tecnologia, ISO produzindo a certificação
2. certificação do CE
3. 12 meses de garantia desde a entrega
Nossa vantagem:
1. período de entrega curto.
2. uma comunicação eficaz
3. relação personalizada.
