1. Componentes da máquina:




2. Especificação do material



3. A máquina detalhou parâmetros


4. Desenho do perfil
 Perfil 1:

Perfil 2:


Comum




Perfuração para o perfil de 69mm somente



5. A carta do fluxo de processo


6. Especificação dos componentes

(1) Un-coiler 3T manual

• Adote o sistema hidráulico automático para para expandir
• Largura da alimentação: 350mm
• Capacidade: De 3 toneladas
• Limite de para expandir o &fight: 380mm-520mm
• Modo de para expandir o &fight: interno expanda o &fight pelo manual
• Maneira de alimentação: manual


(2) aplainam

• Rolo de Flattener: a parte superior é 2 rolos, é para baixo 3 estações (o total é 5 rolos)
• Diâmetro do eixo do flattener: ¢65mm, material é 45#
• Poder: 3KW


(3) sistema de perfuração do feeding& servo

• Sistema de alimentação servo
• Este sistema para adotar o servo que alimenta para fazer a alta velocidade e a precisão
• Poder servo: 1.9KW
• Sistema de perfuração
• A base no cliente fornece o desenho de perfuração, esta necessidade da máquina adota um sistema de perfuração hidráulico da unidade
• Os perfuradores e as zorras serão CR-12, dureza HRC 58-62 e revestimento do cromo.
• A operação de perfuração do todo deve ser automatizada e controlado por um programa instalado no PLC que é ficado situado no console de operador.
• Energia hidráulica: 5.5kw

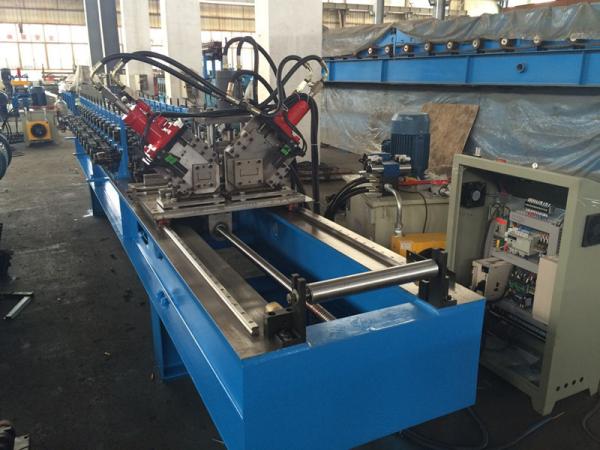

(4) rolo principal que forma a máquina

• Material do rolo: O cromo ASTM1045 chapeou a superfície com o cromo
• Diâmetro do eixo: material de ¢56mm: SAE1045 com extinguir e moderar
• Quadro principal pela soldadura do feixe 350H
• Estrutura da máquina: corte do Fio-elétrodo


(5) retifique o dispositivo

• Uma estação após o rolo que forma,
• Função: para a revisão o produto acabado para cima e para baixo/esquerdo e direito à retidão
• Material do rolo: GCR15 extinguiu 58°-62°finishing que gerencie, CNC


(6) sistema do corte da trilha

• A máquina adota o sistema do corte da trilha, sem parar
• Cortando o poder por hidráulico, 7.5KW
• Corte pelo servo motor, poder da trilha em 3.0KW
• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Cortando o movimento: A máquina principal é sem parar ao cortar
• Material da lâmina: Cr12 com tratamento térmico 58-60°


armário de controle do computador (de 7)

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operacional: Inglês e chinês
• Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário

• PLC: Panasonic ou customerization


A instalação e treinamento:

os compradores da.If visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e treinar igualmente cara a cara seus trabalhadores/técnico.

b.Without que visita, nós enviar-lhe-emos o manual e o vídeo do usuário para ensiná-lo instalar e operar-se
.
O comprador de C.If precisa nosso técnico de ir a sua fábrica local, arranja por favor a placa e o alojamento e outras coisas necessárias.

Após o serviço

garantia do ano da.One para a máquina inteira.
suporte laboral das horas b.24 o e-mail ou pela chamada
c.If lá é todo o problema encontrado da máquina, nós repará-la-á para livre em um ano.
