rolo do parafuso prisioneiro da velocidade normal de máquina de rolamento da tubulação que forma a movimentação da máquina YX43-61.5 pela corrente

1. Especificação do material

1. Material de Sutiable: PI/PPGI
2. largura da matéria prima: 169mm

3. Espessura: 0.8mm

2. A máquina detalhou parâmetros

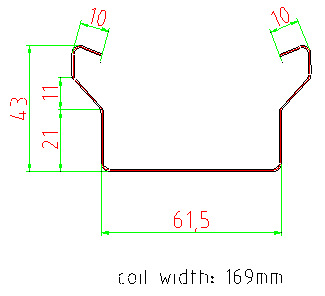

3. Desenho do perfil

4. A carta do fluxo de processo

5. Especificação dos componentes

(1) Un-coiler 3T manual

• Adote o sistema hidráulico automático para para expandir
• Largura da alimentação: 350mm
• Capacidade: De 3 toneladas
• Limite de para expandir o &fight: 380mm-520mm
• Modo de para expandir o &fight: interno expanda o &fight pelo manual
• Maneira de alimentação: manual

(2) rolo principal que forma a máquina

• Material do rolo: O cromo ASTM1045 chapeou a superfície com o cromo
• Diâmetro do eixo: material de ¢56mm: SAE1045 com extinguir e moderar

estrutura da máquina (de 3)

• Quadro principal pela soldadura do feixe 350H
• Estrutura da máquina: Molde do ferro


(4) malha protetora móvel

• Para evitar acidentes, a máquina será coberta com a malha protetora móvel

(5) sistema de corte hidráulico

• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Usa dois cilindros hidráulicos para a operação.
• Material da lâmina: Cr12, dureza de 58-62 HRC
• Cortando o poder por hidráulico, 4KW
• Pressão de funcionamento: 12Mpa ajustável
• Medição do comprimento: Medição automática do comprimento do codificador
• Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte

(6) armário de controle do computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operacional: Inglês e chinês
• Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário

• PLC: Panasonic ou customerization
