1. Especificação do material

(1). Material apropriado: Placa de aço colorida, aço galvanizado

(2). Largura da matéria prima: 1250mm

(3). Espessura: 0.4-0.6mm

2. A máquina detalhou parâmetros

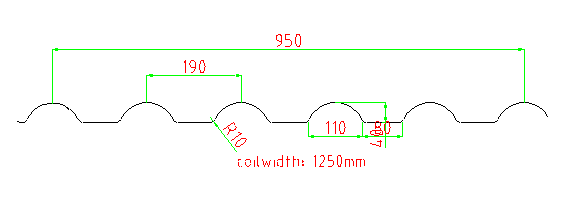

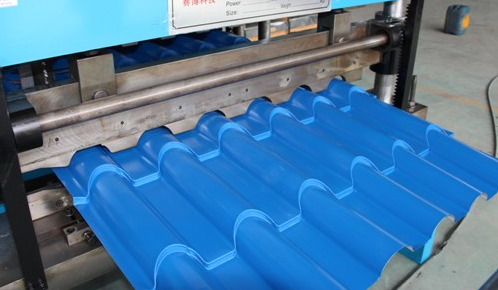

3. Desenho do perfil

4. A carta do fluxo de processo

5. Especificação dos componentes

(1) Un-coiler 5T hidráulico

• Largura da alimentação: 1250mm
• Capacidade: De 5 toneladas
• Diâmetro inter: 470-520mm
• Diâmetro máximo da saída: 1500mm
• Poder do motor principal: Motor de C.A. 5.5KW
• Energia hidráulica: 4kw

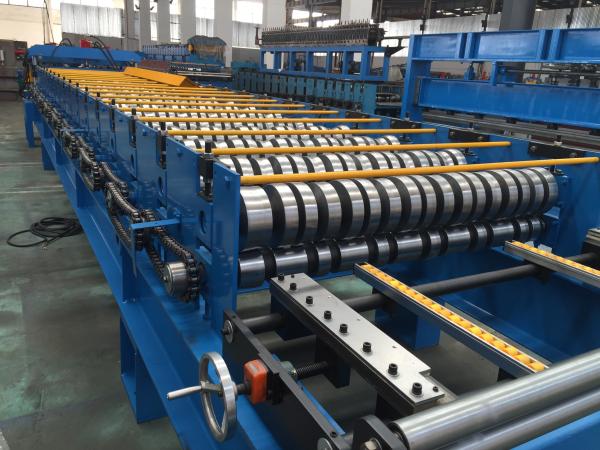

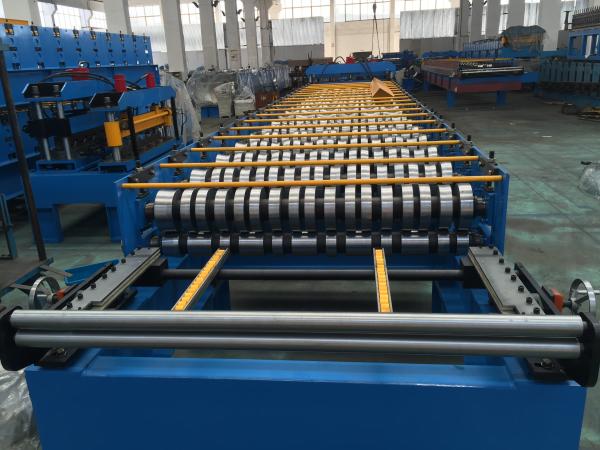

(2) rolo principal que forma a máquina

• Material do rolo: O cromo ASTM1045 chapeou a superfície com o cromo
• Diâmetro do eixo: material de ¢70mm: SAE1045 com extinguir e moderar
• Quadro principal pela soldadura do feixe 350H
• Estrutura da máquina: painel de parede

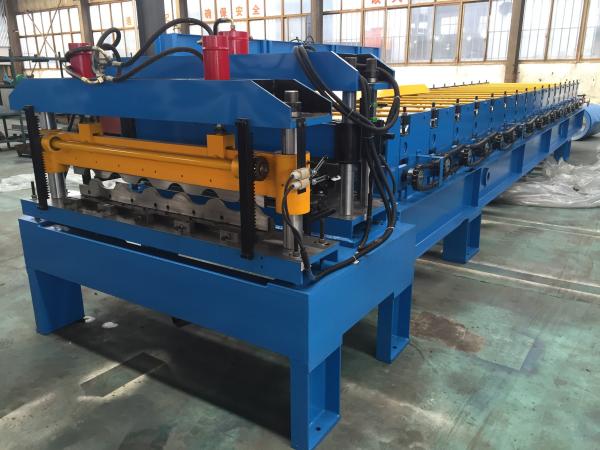

(4) pressionando o sistema:

• Pressão após a formação: Pressione a folha após o rolo que forma ao comprimento exigido
• A movimentação hidráulica usa a mesma unidade hidráulica com corte
• Material do molde: Cr12, dureza de 58-62 HRC
• Pressionando por hidráulico, 5.5KW

(5) sistema de corte hidráulico

• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Usa dois cilindros hidráulicos para a operação.
• Material da lâmina: Cr12, dureza de 58-62 HRC
• Cortando o poder por hidráulico, 5.5KW
• Medição do comprimento: Medição automática do comprimento do codificador
• Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte

(6) armário de controle do computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operacional: Inglês e chinês
• Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário

• PLC: Panasonic ou customerization
