Rolo do painel do telhado do painel de parede que forma o eixo da energia hidráulica 70mm de Machine4kw

1. Especificação do material

2. Parâmetros detalhados da máquina

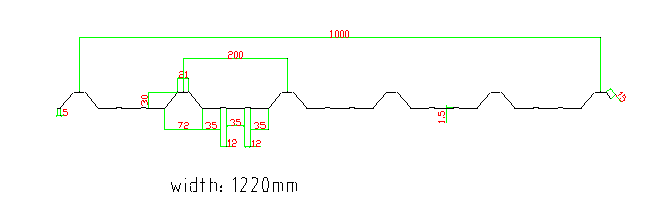

3. Desenho do perfil

4. A carta do fluxo de processo

5. Especificação dos componentes

(1) Un-coiler 5T hidráulico

• Largura da alimentação: 1250mm
• Capacidade: De 5 toneladas
• Diâmetro inter: 470-520mm
• Para fora diâmetro máximo: 1500mm
• Colocação da bobina no suporte da bobina: grua hidráulica
• Velocidade de trabalho: 0--20m/min ajustável
• Poder do motor principal: motor de C.A. 5.5KW
• Energia hidráulica: 4kw
• Cor: azul
• Quantidade: 1

(2) rolo principal que forma a máquina

• Material do rolo: Superfície ASTM1045 chapeada cromo com cromo
• Diâmetro do eixo: material de ¢70mm: SAE1045 com extinguir e moderar

estrutura da máquina (de 3):

• Quadro principal pela soldadura do feixe 350H
• Estrutura da máquina: painel de parede

(4) sistema hidráulico do corte

• Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
• Usos dois cilindros hidráulicos para a operação.
• Material da lâmina: Cr12, dureza de 58-62 HRC
• Poder do corte por hidráulico, 4KW
• Pressão de funcionamento: 12Mpa ajustável
• Medição do comprimento: Medição automática do comprimento do codificador
• Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte

armário de controle do computador (de 5)

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operacional: Inglês e chinês
• Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e a quantidade da parada é conseguida se necessário
• PLC: Panasonic ou customerization

6. Loadung, embalagem e transporte da máquina

Os machies serão transportados geralmente à oficina do cliente enviando em uns recipientes. Às vezes, igualmente pode ser deliveried por recipientes do trem.

O recipiente que nós somos uso é geralmente 40 pés de recipiente.

Depende das máquinas que o cliente pediu. Nós tentaremos nosso melhor encontrar uma maneira a mais econômica para você.
