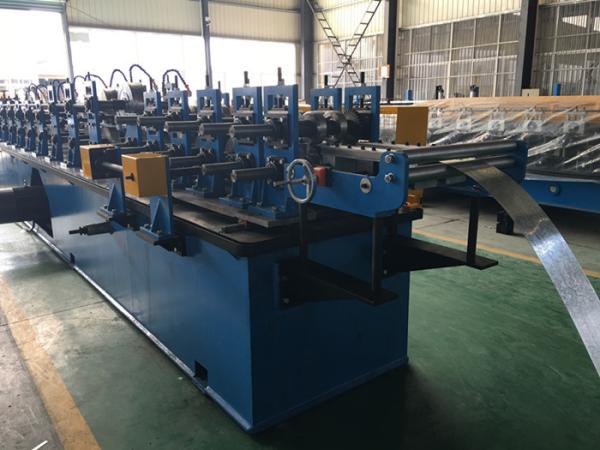

rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina
Especificações
Número de modelo :
Tamanho da ômega
Lugar de origem :
China
MOQ :
1 conjunto
Capacidade da fonte :
300 grupos pelo ano
Tempo de entrega :
90 dias
Detalhes de empacotamento :
Apropriado para a expedição do oceano
Nome do produto :
Rolo de alta velocidade do purlin da ômega que forma a máquina
Diâmetro do eixo :
eixo do sólido de 65mm
Espessura de aço :
0.6-1.5mm, aço galvanizado
Estação :
14 estações
Material do rolo :
GCr15
Sistema de corte :
Sistema do corte da trilha
Velocidade :
40-50m/min
Tamanho de Chang :
A flange e a largura são ajustam à mão a roda
Descrição

Rolo do Purlin da ômega que forma a alta velocidade do sistema do corte do Fio-elétrodo da máquina



1. Speficication principal:

rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina







2.  A carta do fluxo de processo

A formação hidráulica do rolo de alimentação do decoiler- retifica o empilhador do corte da trilha

rolo do Purlin da ômega de 14 estações que forma o sistema do corte da trilha da máquina



Especificação
Não   Especificação técnica & observação
1

decoiler 5T hidráulico ou decoiler manual (para escolha)



decoiler 5T hidráulico

  • Largura de aço da bobina: 550mm;
  • Diâmetro interno da bobina: variável, 380 milímetros a 520 milímetros
  • Peso máximo da bobina: 5000 quilogramas;
  • Poder do motor principal: 5.5KW
  • Energia hidráulica: 4kw

decoiler do maunal 5T

  • Largura da alimentação: 500mm
  • Capacidade: De 3 toneladas
  • O limite de expande o &fight: 420mm-510mm
  • O modo de expande o &fight: interno expanda o &fight pelo manual
  • Maneira de alimentação: manual
2

Rolo principal que forma a máquina


  • Escala da espessura: 0.6-1.5mm
  • Poder do motor principal: 18.5kw
  • Material do rolo: Superfície Gcr15 com o cromo, extinguindo 58-62
  • Estação do rolo: 14 estações
  • Diâmetro do eixo: ¢65mm
  • Sistema de condução Chain, única corrente de 1,5 polegadas

4

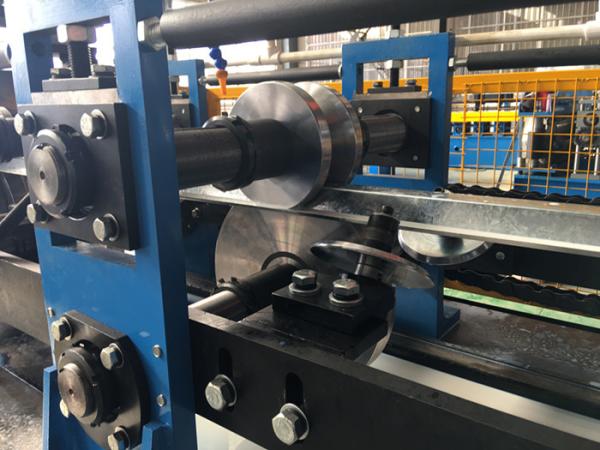

Sistema do corte da trilha







  • Adote o corte hidráulico da trilha
  • Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
  • Material da lâmina: Cr12, dureza de 58-62 HRC
  • Poder do corte por hidráulico, 11KW Siemens
  • Poder servo: 3KW Yaskawa
  • Pressão de funcionamento: 25Mpa máximo
  • Medição do comprimento: Medição automática do comprimento do codificador
  • Tolerância do comprimento: +/- 1.5mm para cada produto acabado da parte



5















A correção ajusta o sistema










  • Correção da folha do produto a ser reta.
6









Sistema hidráulico










  • Energia hidráulica: 11kw
  • Pressão de funcionamento: 20Mpa ajustável
  • Válvula de solenoide: 1 grupo
  • Óleo hidráulico: óleo 46# hidráulico
  • Quantidade: 1
7

Armário de controle do computador





  • Ajuste programável do comprimento e da quantidade do perfil
  • Língua do sistema operacional: Inglês e chinês
  • Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e a quantidade da parada é conseguida se necessário
  • A irregularidade do comprimento pode ser alterada facilmente.
  • Tipo do PLC: Panasonic
8











Auto empilhador













  • Lemgth: 6m



4. Garantia

  • Garantia: garantia de 1 ano da data da expedição
  • Garantia:

1: Garantido contra os maus funcionamentos devido aos defeitos de fabricação por 1 ano após a data da expedição. Os reparos serão feitos gratuitamente.

2: Os reparos não serão executados livre da mudança mesmo durante o período de garantia nas circunstâncias do seguimento

- Dano ocorre devido a uma catástrofe natural

- O mau funcionamento ocorre devido ao erro do usuário

- O mau funcionamento ocorre devido às alterações

- O mau funcionamento ocorre devido a um movimento ou a uma expedição mais adicional após a instalação

3: O bilhete de ar, o custo do transporte, o hotel, as refeições e 100$ pelo dia serão para a conta do comprador se o coordenador do fabricante tem que ser envia à fábrica do comprador para manter a máquina durante o período de garantia.



5. A instalação e treinamento

a. Se os compradores visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.

b. Sem visitar, nós enviar-lhe-emos o usuário manual e video para ensiná-lo instalar e operar-se.

C. Se o comprador precisa nosso técnico de ir a sua fábrica local, arranje por favor a placa e o alojamento e outras coisas necessárias.
