Descrição da proposta técnica

1. Ambiente de trabalho da máquina

●Temperatura: 0 °C -50 °C.

● Umidade: Umidade relativa inferior a 35% -65%.

●Tensão: 380V 50Hz, 3 fases

●Logo de instalação: menos poeira

● Altitude: inferior a 1000 m

2,Principais parâmetros técnicos da máquina

3Fornecimento de peças de apoio principais:

Esta máquina tem um mecanismo de energia independente e sistema elétrico, e adota controle centralizado PLC. A ação do processo é manual e modo de controle semi-automático.O sistema hidráulico adota válvulas de ligação integradas, com uma estrutura compacta, ação sensível e fiável.A pressão de trabalho e a amplitude de circulação desta série de produtos podem ser ajustadas de acordo com as necessidades de trabalho.

5,Visão geral da estrutura:

Esta máquina consiste em duas partes principais: o motor principal e o mecanismo de controlo, que são ligados através de oleodutos e dispositivos elétricos para formar um todo.,Dispositivo do cilindro principal, etc. O mecanismo de controlo consiste numa estação de bomba hidráulica, numa caixa eléctrica, numa consola de controlo móvel, etc.A estrutura e a função de cada parte são descritas da seguinte forma::

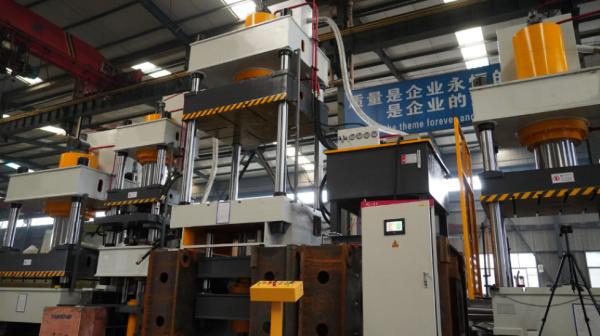

1- corpo da máquina: adotando uma estrutura de três vigas e quatro colunas, é constituído por vigas transversais superiores, deslizador, banco de trabalho, cilindro principal, coluna, almofada hidráulica, sistema de controlo,e componentes do sistema elétrico.

2. cilindro principal: o corpo do cilindro principal é fixado à mesa e a extremidade inferior da haste do pistão é ligada ao bloco deslizante com flanges e parafusos.A cabeça do pistão é dividida em duas câmaras de óleo no cilindro com anéis de vedação em forma de YX em direções opostasO círculo externo da mangueira de guia é equipado com anéis de vedação de anel O, que são bloqueados com flanges e parafusos para assegurar a vedação da porta do cilindro.Um anel de poeira é instalado na flange do cilindro para garantir a prevenção de poeira da haste do pistão.

3. Dispositivo de limitação: O dispositivo de limitação é instalado no lado direito da máquina e é usado principalmente para controlar a distância do curso do deslizador.,etc.

4Estação hidráulica: A bomba hidráulica é constituída por um tanque de óleo, uma bomba de pistão axial, um motor elétrico, uma válvula de ligação bidirecional, um filtro de óleo auto-selado de alta pressão e um filtro de ar.O tanque de combustível é feito de Q235 chapas de aço soldadas partesInstalar um manômetro no depósito de combustível para observar o nível de óleo.

5. bomba de óleo: bomba de pistão axial. As suas instruções podem ser encontradas no manual de utilização da bomba de pistão axial, e não é fornecida aqui uma visão geral.

6. válvula de ligação de duas vias: a sua estrutura inclui principalmente partes de ligação, placa de cobertura de controlo, válvula de controlo piloto e partes de blocos de válvula integrados.

a. Componentes de inserção: compostos por inserções de válvulas, vedações, corpos de válvulas, etc. Pode ser uma válvula cónica ou uma estrutura de válvula de deslizamento.de fluxo de óleo no circuito de óleo.

b. Placa de cobertura de comando: composta por vários componentes de controlo do micropiloto e outros componentes hidráulicos incorporados na placa de cobertura.A combinação de vários componentes de controle de micro piloto incorporados e válvulas de controle de piloto pode controlar o estado de funcionamento das válvulas plug-inA placa de cobertura de controlo é dividida em placa de cobertura de controlo direccional, placa de cobertura de controlo de pressão e placa de cobertura de controlo de fluxo.

c. Válvula de comando piloto: uma válvula direcional eletromagnética instalada na placa de cobertura do comando para controlar a ação do plug-in, cujo componente é uma válvula direcional eletromagnética.

d. Bloco de válvula integrado: utilizado para instalar plugues, placas de cobertura de controlo e outras válvulas de controlo, para comunicar o circuito principal do óleo e o circuito de controlo do óleo.

6,Visão geral do sistema hidráulico

O sistema hidráulico consiste em dispositivos de conversão de energia (bombas e cilindros de óleo), bem como dispositivos de transferência de energia (tanques de óleo, oleodutos), etc.dirigir o controle deslizante para completar vários ciclos de ação.

7,Sistema de controlo elétrico

1A máquina está equipada com uma caixa de controlo elétrico independente, que pode mover livremente os dois lados do equipamento, e botões centralizados controlam o funcionamento de toda a máquina.

8,Sistema de Operação

1) Dispõe de dois modos de operação: em incisão e semi-automático, e de duas operações de processo: curso fixo e pressão constante.

2) O curso do deslizador é ajustado por um dispositivo de comando sem contacto.

3) A pressão do cilindro principal é regulada pela válvula reguladora de pressão.

4) O tempo de retenção da pressão pode ser definido livremente
