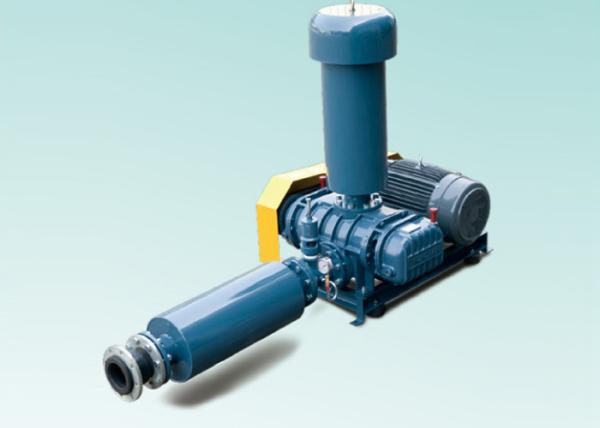

Ventilador de ar das raizes | o ventilador para o gás tóxico, corrosivo, correia conecta, mmAq da pressão 6000 do ferro fundido

Descrição dos bens

O ventilador das raizes é melhorado levantando a intensidade, ajuda a impedir o desvio do rotor e da linha central do centro das influências externos. O rotor é usado com o método o mais avançado do quatro-eixo em um processo do tempo, ele pode reduzir erros sintéticos, aumentar a precisão da roda do lóbulo e promover a eficiência do ventilador. O compartimento de ar e a tampa lateral do ventilador têm uma borda da flange e do sulco, que não possa somente reforçar as funções operacionais do ventilador mas para impedir igualmente resultar fenomenal excêntrico da asseguração do parafuso prisioneiro, que pode encurtar a vida do ventilador. Além disso, a redução do ruído e da vibração é a ênfase principal em desenvolver a nova série de ventilador das raizes.

Características

• O compartimento de ar e a tampa lateral de nosso ventilador são com a borda da flange e do sulco, pode reforçar o desempenho do ventilador, e evitar o eccentrice da asseguração do parafuso prisioneiro, que excêntrico pode encurtar a vida do ventilador.
• Nosso rotor é método do quatro-eixo em um processo do trabalho de uma vez, minimiza erros sintéticos, assegura a precisão da roda do lóbulo, e aumenta a eficiência do ventilador.
• O afastamento apropriado entre os rotores e o rotor com a embalagem, não assegura nenhum contato direto da operação, daqui nenhuma lubrificação da necessidade.
• Somente o sistema de movimentação síncrono da engrenagem e os rolamentos de eixo precisam a lubrificação, ele são no câmaras laterais separadas para abrigar estas partes moventes com selos apropriados para impedir o escapamento do óleo à câmara principal.
• O CNC assegura a qualidade e a precisão do processamento dos componentes
• Vibração de baixo nível de ruído e mínima

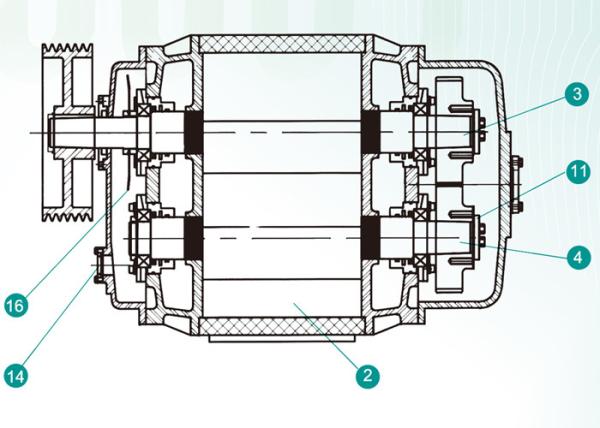

Priniciple do trabalho do ventilador das raizes

Há dois rotores no compartimento do corpo do ventilador, quando os rotores gerenciem no sentido oposto, eles suga o ar dentro para equilibrar a pressão criou devido à mudança do volume V1 no lado da entrada. E o ar no volume V2 será mandado através do lado da descarga e a alta pressão será criada com a descarga.

Não há nenhuma lubrificação da necessidade entre dois rotores porque há uma diferença entre eles para nenhum toque se move, daqui nenhuma fricção. O ventilador corre bem mesmo no spped alto e ar puro da fonte, igualmente pode ser aplicado para a finalidade do vácuo.

Folha de especificações

<

Seleção modelo

1. O volume de ar mostrado no formulário acima do desempenho, está a um volume da sução sob a circunstância padrão da sução (Temp. ℃ 20, pressão absoluta 1,0332 kg/c㎡, humidade relativa 65%).

2. A fórmula do converso entre normal (por exemplo: 0 ℃, 1,0332 kg/c㎡, ABS) e condição padrão:

Qs=Qn * (yn/ys), y=0.465 * (P-0.378 ᵩ *) do picosegundo/(273+t)

ᵩ=humidity (%)   P=Pressure (mmHg)

Qn: fluxo de ar sob o ³ /min da condição normal N m

Qs: fluxo de ar sob a circunstância padrão (indicou no ³ acima /min da tabela m do desempenho)

Y: peso da ração do ar (³ de kg/m)

Picosegundo: pressão de saturação do vapor de água da temperatura (mmHg)

T: temperatura absoluta (273+t) ℃

3. Vice versa, um fluxo de ar sob a circunstância de descarga pode ser convertido a um fluxo de ar sob a circunstância padrão:

Qs=Qd * (1.0332+Pd) * (273) de +Ts/(1.032* (273+Td))

Qd: fluxo de ar sob a circunstância de descarga, ³ /min de m

Ts: temperatura da sução

TD: temperatura da descarga

Paládio: pressão da descarga, kgf/㎡

4. Tipo do ventilador, diâmetro, RPM seleto e poder do eixo baseado na tabela do desempenho como necessário a pressão do fluxo e da descarga de ar.

5. Tamanho menor para a vista econômica, e tamanho maior para o mais baixo nível de ruído & desempenho mais estável para uma visão de longo prazo.

Curva de desempenho

Dimensões do produto

Aplicações:

1. Ventiladores de ar/ventiladores

• Ventiladores da PSA & do VSA e bombas de vácuo
• Fora do ar da costa limpe ventiladores

2. Gás corrosivos/tóxicos

• Ventiladores do dióxido de carbono
• Ventiladores do gás do SO2
• Ventiladores do VCM

3. Gás não corrosivos

• Circuladores do hidrogênio
• Ventiladores da regeneração do nitrogênio
• Ventiladores de descascamento do gás
• Transportando ventiladores do gás

4. Bombas de vácuo

• Multi patins da bomba de vácuo da fase
• Ventiladores da PSA & do VSA e bombas de vácuo

5. Bossters de alta pressão

6. Impulsionadores do vapor

• Carro de trilho do LPG
• Petroleiro que descarrega o compressor
• Compressores do vapor
• Impulsionadores do retorno do vapor

Vantagens competitivas

Todo nosso ventilador das raizes do tri lóbulo é construído e verificado anualmente depois da adesão a mais restrita os padrões a qualidade do ISO 9001 e do CE, envolvendo o uso de nossa maquinaria altamente precisa e regularmente mantida do CNC. A atenção escrupuloso é pagada a cada detalhe, em um campo especializado onde os erros técnicos devam ser mantidos a um mínimo.
