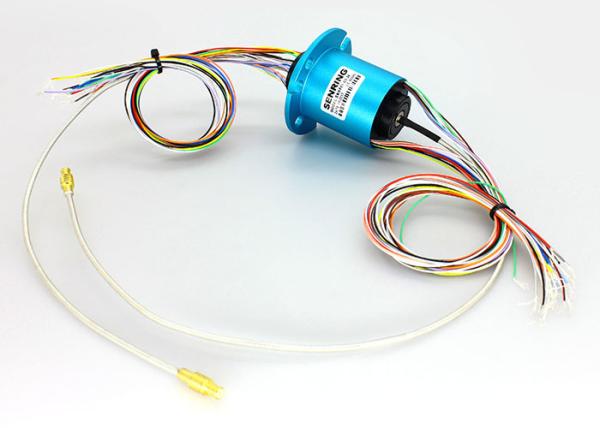

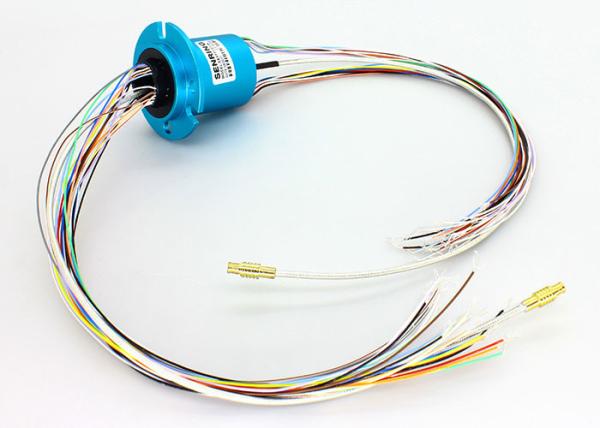

Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio
Especificações
Number modelo :
HF0103-32
Lugar de origem :
China
MOQ :
1
Termos do pagamento :
T/T, L/C
Fase wow (grau máximo) :
1°
Flutuação da perda de inserção :
0,05 DB
Poder máximo (máximo) :
500W
Velocidade de gerencio (máxima) :
250RPM
Vida ativa :
> 10 milhões para a referência (depende das condições de trabalho)
VSWR (máximo) :
1.7@DC a 3 gigahertz
Descrição

1 deslizamento de alta frequência Ring With Aluminum Alloy Housing dos canais e tempo da vida mais longa



Descrição da junção HF0103-32 giratória de alta frequência

A junção giratória coaxial da micro-ondas da série de SENRING HF0103-32 é um anel deslizante comum giratório singal do canal RF/microwave, frequência DC~3GHz, conector RJ405, a junção giratória coaxial da micro-ondas da série da velocidade 100RPM.HF0103-32 do trabalho pode ser poder ou sinal transmissor da liga



Características da junção HF0103-32 giratória de alta frequência

1. canal do RF: 1 canal, canal do sinal/poder: 1~24 canais;

2. Frequência: DC~3GHz;

3. Baixa relação da perda de inserção e de onda de posição de tensão;

4. Pedido para a antena satélite, Navio-carregado, veículo, radar, banco do teste da antena de micro-ondas….etc.; ;

5. Usado nos dispositivos contínuos da rotação 360° para transferir sinais de alta frequência;

6. Pode ser liga que transmite 1~24 sinais circuits@2A, corrente maior pode ser personalizado;

7. Estrutura integrada, a instalação fácil;



Especificação técnica da junção HF0103-32 giratória de alta frequência

Tipo do conector co-axial RG405 (podem adicionar SMA, MCX, MMCX os conectores)
Frequência C.C. a 3 gigahertz
VSWR (máximo) 1.7@DC a 3 gigahertz
Flutuação de VSWR (máxima) 0,05
Poder máximo (máximo) 500W
Velocidade de gerencio (máxima) 250RPM
Começando o torque (máximo) 0.5N.cm
Carga axial do conector (máxima) ±0.1N
Material de isolamento PTFE
Temperatura -55 a +85℃ (temperatura do trabalho)
-55 a +85℃ (temperatura de armazenamento)
Estilo Mim tipo
Fase wow (grau máximo) 1°
Perda de inserção 0,25 C.C. do DB @ a 1,5 gigahertz
0,30 DB @10 a 3 gigahertz
Flutuação da perda de inserção 0,05 DB
Poder médio (máximo) 200 gigahertz de W @1.5
500 W @3GHz
vida ativa > 10 milhões para a referência (depende das condições de trabalho)
Torque de gerencio (máximo) 0,5 N.cm
Carga radial do conector (máxima) ±0.1N
Categoria do IP CRNA do IP 40. EN 60529
Umidade 95% (umidade do trabalho)
85% (umidade do armazenamento)



Mecânico
Vida ativa > 10 milhões para a referência (depende das condições de trabalho)
Velocidade de gerencio 250RPM
Temperatura -30℃~80℃
Umidade RH de 0~85%
Material do contato ouro-ouro
Abrigando o material plástico
Torque canais 0.05N.m+0.01N.m/6
Elétrico
Especs. Poder Sinal
Escala da tensão 0~240VAC/VDC 0~240VAC/VDC
Resistência de Insolution ≥300MΩ/300VDC ≥300MΩ/300VDC
Especs. do fio de ligação. AWG#26 Prata-chapeou o Teflon
Comprimento do fio de ligação padrão 150mm
(pode ser personalizado)
Resistência de Insolution 300VAC@50Hz, 60s
Ruído elétrico < 0.01Ω
Categoria do IP IP51



Descrição da número da peça

Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio



Desenho



Anéis de coletor elétricos das junções RJ405 giratórias com alojamento da liga de alumínio



Lista modelo padrão

lista modelo Canal do RF Frequência Circuitos não (10A) Circuitos não (0~2A) Comprimento L (milímetros)
HF0103-32-18 1 canal DC~3GHz 0 18 canais 41.7mm
HF0103-32-24 1 canal DC~3GHz 0 24 canais 41.7mm
