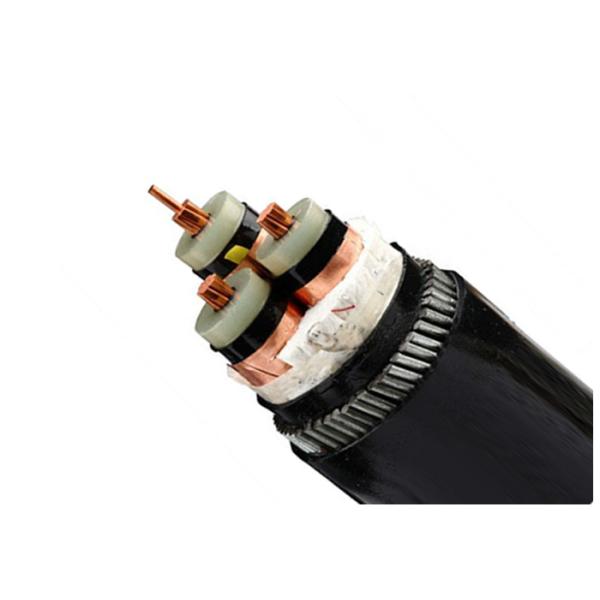

3 do fio de cobre do poder da tela XLPE da fita da fase fio de aço de alta tensão blindado do cabo 35kV
3 do fio de cobre do poder da tela XLPE da fita da fase fio de aço de alta tensão blindado do cabo 35kV
3 do fio de cobre do poder da tela XLPE da fita da fase fio de aço de alta tensão blindado do cabo 35kV
3 do fio de cobre do poder da tela XLPE da fita da fase fio de aço de alta tensão blindado do cabo 35kV
Especificações
Número de modelo :
YJV32 MILIVOLT 35kV
Lugar de origem :
Shanghai, China
MOQ :
Negociável
Payment Terms :
L/C, T/T
Capacidade da fonte :
100KM/Week
Prazo de entrega :
10 dias
Detalhes de empacotamento :
Cilindro de madeira
Tipo de produto :
cabo 35kV blindado
tensão :
Tensão média 22kV 353kV
condutor :
Cu/cobre
Isolamento :
PE, XLPE
Armadura :
fio de aço
Sreen :
Fios de cobre
Núcleos :
fase 3
Material da bainha :
PVC/PE/LSOH
Normas :
IEC/BS/É/VDE
Garantia :
2 anos
Descrição

3 cabo bonde blindado de alta tensão de cobre de fio de aço de cabo distribuidor de corrente 35kV da tela XLPE da fita da fase

Conselho pedindo



Tensão avaliado

Padrão da aplicação: IEC/BS/UL/GB

Número de núcleos

Construção de $ do tamanho do condutor

Tipo de isolação

Blindado ou unarmored. Se armadura, o tipo da armadura & material

A exigência da bainha

Comprimento da exigência do cabo & da embalagem

A outra exigência





Especificações



Dimensões – número de seção transversal do condutor dos núcleos x Construção Diâmetro externo Diâmetro externo Diâmetro do condutor Espessura da isolação Resistência do condutor no °C 20 Curto-circuito 1s atual Peso do Cu Peso do cabo Packing*
    mínimo. máximo. máximo. nominal máximo. nominal   aproximadamente.
² de N x de milímetro   milímetro milímetro milímetro milímetro Ω/km A kg/km kg/km
3 X.25/16 RM 43     3,4 0.727 3,58 1046 2850 CORTE
3 x 35/16 RM 47 51 7,5 3,4 0.524 5,01 1209 3300 CORTE
3 x 50/16 RM 50 55 8,6 3,4 0.387 7,15 1671 3900 CORTE
3 x 70/16 RM 53 58 10,2 3,4 0.268 10,01 2247 4700 CORTE
3 x 95/16 RM 57 62 12,0 3,4 0.193 13,59 2994 5850 CORTE
3 x 120/16 RM 61 67 13,5 3,4 0.153 17,16 3714 6800 CORTE
3 x 150/25 RM 64 70 15,0 3,4 0.124 21,45 4638 7950 CORTE
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 CORTE
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 CORTE
3 x 300/25 RM 78 90   3,4 0,0601 42,50 9160 14450 CORTE



*) embalagem: CORTE = cabo de comprimentos diferentes no cilindro ou no carretel, corte possível no comprimento exigido




Aplicação



Para para ser colocado diretamente na terra, na água, fora, dentro e em canais de cabo por exemplo em plantas industriais e do painel de comando.





Construção



1 ..... cobre desencapado encalhado
2 ..... camadas internas de material decondução
..... isolação do núcleo 3 do polietileno ligado
4 ..... camadas exteriores de material decondução
..... fita 5 decondução
..... tela 6 dos fios de cobre

7 ..... enchimentos tira, fio, ou papel
8 ..... tecidos não envolvendo a fita ou a chama - retardador

9 ..... expulsaram coberta interna do PVC

10…. Fita de aço galvanizada blindada
11…. Bainha total: polyvinylchloride (PVC) ou FR-PVC, PE, LSOH






Padrões



IEC 60502, 60228, 60332, 60331

VDE DO RUÍDO 0276-620
HD 620 S1: 1996
Classe 2 do EN 60228 do RUÍDO (construção)




Dados técnicos



Teste a tensão 6 / 10   quilovolt [quilovolt] 21 / 5 Min.
  12 / 20   quilovolt [quilovolt] 42 / 5 Min.
  18 / 30   quilovolt [quilovolt] 63 / 5 Min.
Variação da temperatura no movimento   -20°C lavram +90°C
  fixo   -20°C lavram +90°C
Temperatura de funcionamento procurar um caminho mais curto °C 250
Tempo do curto-circuito máximo. [segundo] 5
Raio de curvatura mínimo. diâmetro x 15
Inflamabilidade padrão   EN 50265-2-1





Certificados



ISO, CE, KEMA, IEC, RoHS, CCC, P3C e mais outro por pedido



3 do fio de cobre do poder da tela XLPE da fita da fase fio de aço de alta tensão blindado do cabo 35kV



EMBALAGEM E TRANSPORTE:



Nós somos capazes de encontrar as programações de entrega as mais restritas de acordo com pela ordem de compra. Encontrar o fim do prazo é sempre a prioridade máxima porque todo o atraso na entrega do cabo pode contribuir ao atraso do projeto e à excedente de custo totais.

O cabo é fornecido em carretéis de madeira, em umas caixas onduladas e em umas bobinas. As extremidades de cabo são seladas com a fita autoadesiva de BOPP e os tampões de selagem não-hygroscopic para proteger as extremidades de cabo da umidade. A marcação exigida será imprimida com um material à prova de intempéries nas partes externas do cilindro de acordo com a exigência de cliente.
