Especificações

Número de modelo :

núcleos de 0.6/1KV AL-XLPE -3

Lugar de origem :

Xangai, China.

MOQ :

0.5KM

Termos do pagamento :

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidade da fonte :

1000KM POR o MÊS

Tempo de entrega :

10Days ou mais

Detalhes de empacotamento :

Cilindro de madeira ou cilindro de aço

Condutor da fase :

Alumínio H68

Condutor neutro :

Liga de alumínio

Aplicação :

transmissão de energia aérea

Isolamento :

XLPE

Para fora revestimento :

Não

Tipo :

Baixa tensão

Descrição

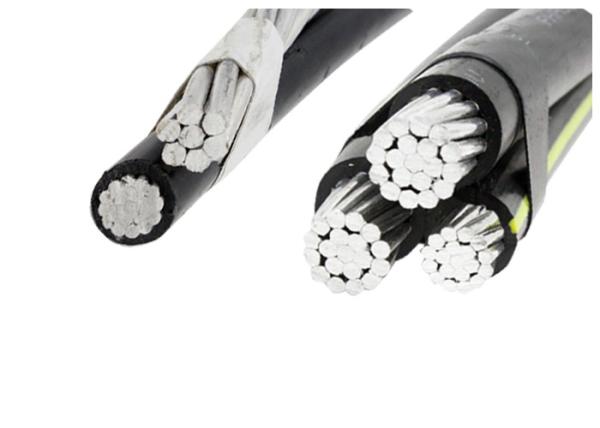

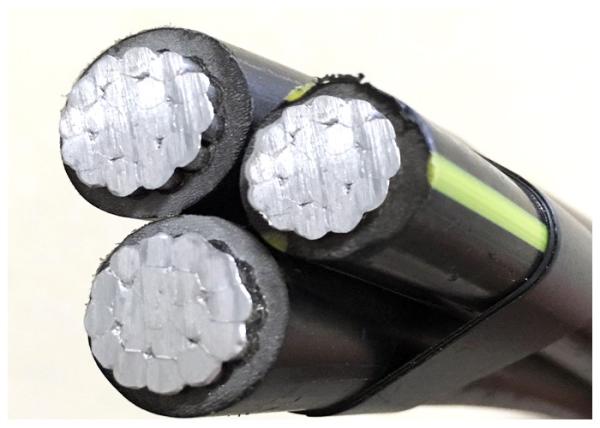

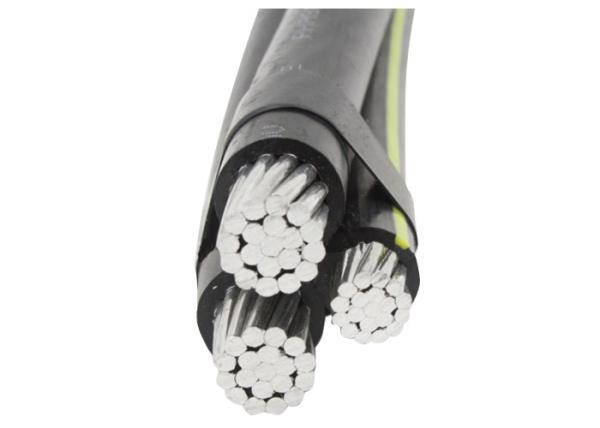

Cabos empacotados antena isolados XLPE de alumínio dos condutores de 0.6/1 quilovolts

NFA2X NFC33-209, TS HD 604 S1

NFC33-209, TS HD 604 S1, GB/T 12706.1-2008.

CE, CCC, KEMA/

0.6/1kV, apropriado para o enterramento subterrâneo

Construções

Condutor: Circular lisa o condutor de alumínio encalhado, conforma-se à classe 2 do IEC 60228

Isolação: XLPE

Bainha: Tipo ST2do PVC A IEC 60502, preto

Nota: Cor da isolação conforme padrões ou por pedido

Aplicações

ABC cabografa usado especialmente nas áreas onde o custo de redes à terra inferiores é caro e igualmente para a eletrificação de áreas rurais como vilas.

Padrões

International: NFC33-209, TS HD 604 S1

China: GB/T 12706.1-2008

Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação

Dados técnicos

Tensão avaliado: 0.6/1kV

Máximo Maestro Temp.: o normal (90℃), procura um caminho mais curtonãomaisde5s(250℃ quando seção-área abaixo de 300milímetros2,)

Certificados

CE, RoHS, CCC, KEMA e mais outro por pedido

Programação de detalhes técnicos

Condutor da fase
Área de seção transversal nominal	milímetro do ²	25	35	50	70	95	120	150	185
Número de núcleos		3	3	3	3	3	3	3	3
Número mínimo de fios		6	6	6	12	15	15	30	30
Espessura nominal da isolação	milímetro	1,2	1,2	1,4	1,4	1,6	1,6	1,8	2,0
Diâmetro do núcleo isolado	milímetro	8,5	9,5	11,2	13,0	15,1	16,6	18,4	20,6
Resistência máxima da C.C. em 20℃	ohm/km	1,20	0,868	0,641	0,443	0,320	0,253	0,206	0,164
Avaliação atual no vento imóvel, ambiental	A	84	104	129	167	209	246	283	332
temperature=30℃	A	84	104	129	167	209	246	283	332
Condutor temperature=75℃
Condutor do mensageiro
Área de seção transversal nominal	milímetro do ²	25	25	35	50	70	70	95	120
Número mínimo de fios		6	6	6	6	12	12	15	15
Espessura nominal da isolação	milímetro	1,2	1,2	1,2	1,4	1,4	1,4	1,6	1,6
Diâmetro do núcleo isolado	milímetro	8,5	8,5	9,5	11,2	13,1	13,1	15,1	16,6
Resistência máxima da C.C. em 20℃	ohm/km	1,312	1,312	0,943	0,693	0,469	0,469	0,349	0,273
Calculado quebrando a carga	kN	6,4	6,4	8,9	12,1	18,0	18,0	24,2	30,8
Condutor da iluminação de rua
Área de seção transversal nominal	milímetro do ²	25	25	35	50	70	70	95	120
Número mínimo de fios		6	6	6	6	12	12	15	15
Espessura nominal da isolação	milímetro	1,2	1,2	1,2	1,4	1,4	1,4	1,6	1,6
Diâmetro do núcleo isolado	milímetro	8,5	8,5	9,5	11,2	13,1	13,1	15,1	16,6
Resistência máxima da C.C. em 20℃	ohm/km	1,312	1,312	0,943	0,693	0,469	0,469	0,349	0,273
Cabo terminado
Diâmetro aproximadamente total	milímetro	23,2	25,6	30,0	34,9	40,6	44,1	49,2	54,9
Aproximadamente peso do cabo	kg/km	470	560	740	980	1330	1580	1940	2410
Comprimento da embalagem	m/drum	1000	1000	1000	1000	500	500	500	500
