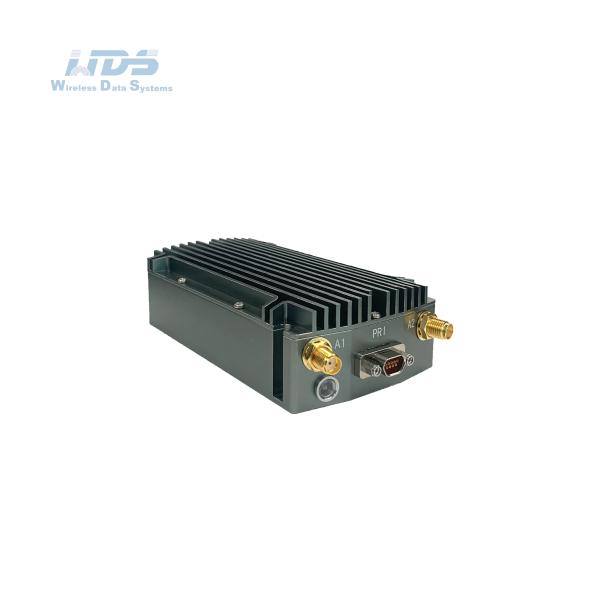

O rádio/módulo de malha de banda estreita da série NBmesh é adequado para cenários de rede distribuída em que a taxa de serviço não é elevada, a distância de transmissão é longa,e o intervalo de transmissão é baseado num relé multi-hopA topologia é uma rede multi-hop, composta por vários nós de distribuição.conveniente para os utilizadores integrarem-se em vários tipos de equipamento terminal, para conseguir uma transmissão estável e fiável de dados a longa distância.
Características:
1Relais multi-hop, rede eficiente
2Baixa velocidade, alta sensibilidade.
3Frequência de banda UHF/L/S
4. 2/4/10/20 Watts RF potência
5Porta serial/porta de rede, voz/localização
6Inteligência a saltar de frequência.
Rádio/módulo de malha de banda estreita da série NBMesh, que suporta roteamento dinâmico ponto-a-ponto, ponto-a-multiponto e multiponto-a-multiponto, transmissão sem fio de dados multi-hop, utilizado em aglomerados de UAV,comando de controlo de incêndio armado, salvamento de emergência comando de comunicação de emergência, comunicação marítima de formação de navios, prevenção de incêndios florestais comunicação de rede auto-organizada.

Função:
1Longa distância de transmissão, forte capacidade anti-interferência
2Adaptabilidade ao ambiente móvel
3. A camada de aplicação suporta todos os tipos de terminais de aplicação de porta serial/porta de rede
4Suporte à implantação rápida, mudança dinâmica da topologia da rede, auto-organização sem rede central e encaminhamento multi-hop
5. Sensibilidade de recepção até -117 dBm@250KHz BW
6- Capacidade de transmissão de dados adaptativa, que pode selecionar de forma adaptativa o modo de modulação e o modo de codificação de acordo com as alterações ambientais e realizar a transmissão de taxas de dados adaptativas
7Capacidades de rede flexíveis e eficientes, suporte ao protocolo TDMA, protocolo CSMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo CSMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo CSMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA, protocolo TDMA.cenários de serviços centralizados de medição e controlo com mais de 6 saltos e serviços de voz
8. Não é necessário configurar endereço IP e driver, compatibilidade perfeita com TCP de nível superior, protocolo UDP, pode alcançar voz, arquivo e outros dados interação transparente





 Especificações de rádio de malha de banda estreita NBMesh

Plataforma de DEG, forma de onda	9363+7Z020, Rede móvel MANET
Tecnologia MIMO	Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX
Frequência (70M-6GHz personalizável)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L Banda ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S Banda ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / Banda C (4,4-5,0/5,25-5).85, 4,2-5,2/5,5-6,0*GHz)
Largura de banda do canal	250k/500k/1MHz ((Antenna dupla), 400kHz ((Antenna única)
Sensibilidade	-117 dBm@250KHz
Modo de modulação	BPSK/QPSK/16QAM (Adaptativo), OFDM ((Dual Antenna) /SCFDE ((Single Antenna)
Taxa de transferência de dados no ar (Antenna única/ Antenna dupla)	50-250kbps@250kHz ((Antenna dupla) 125-500kbps@500kHz ((Antenna dupla) 250-1000kbps@1MHz ((Antenna dupla)
Modo de acesso múltipla	CSMA/TDMA
Canal de RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Transmissão de potência	0.25/0.5/1/2/4 ((5)/10/20/40 ((50) Watts ((Dual Antenna)
Single Hop Distância de comunicação	30-100 km (LOS), 1-30 km (área urbana)
Modo de trabalho	Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto, Roteamento dinâmico/Relaio multi-hop, Estrela/Linia/Rede/Híbrido
Conectores	Porta de série (bidireccional ponto-a-ponto, unidireccional ponto-a-múltiplo) / Porta de rede (unicast, multicast, transmissão) / Voz, localização (transmissão)
Retardo de salto único	Média de 7 mS (1MHz BW)
Criptografia	DES, AES128/256, SNOW3G/ZUC opcional, encriptação de cartão Chip/TF personalizada ou máquina de encriptação externa
Modo anti-interferência	Seleção manual do canal de varredura do espectro, seleção de frequência inteligente avançada de banda cheia ((consciência do espectro) / salto de frequência adaptativo de banda cheia FHSS/modo de roaming opcional
Local/ Gestão remota	Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância entre nós, mapa eletrônico GPS/Beidou, monitoramento de temperatura/voltagem/interferência, atualização de software.
Outros	O tempo de arranque é inferior a 28 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo. Não há limite na capacidade de utilizador de um único sistema (256 nós ou mais) e no número de saltos nas redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos).A perda total da taxa de transmissão para mais de três lúpulos é inferior a 70%. O rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ± 6 kHz, suporta dispositivos móveis Comunicação a velocidades superiores a 7200 quilómetros por hora (6 Mach, 2000 metros por segundo).
Tamanho da rede/ Capacidade de múltiplos saltos	Rede única superior a 256 nós/15 saltos
Temperatura de operação	-40oC ~ +80oC
Nível de protecção	IP66, IP67/IP68 Personalizado
Voltagem/Consumo de energia	12-36VDC/operação 1-2A/standby 0,5-0,7A@12V, 2/4(5) Watts x2 18-32VDC/Operação 3-6A/Standby 0,7-0,9A@16.8V, 10 Watts x2 18-32VDC/operação 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watts x2
Seleção de potência	Fornecimento de energia por bateria de bloqueio de torção ou por cabo principal
Dimensões/Peso	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
Instalação/Color	4 Furtos de montagem/Negro, cinza de ferro, verde do exército opcional
Interface básica	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada DC
Empurra para falar. Interface auxiliar	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Extensão da rede opcional	Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite
Indicador de estado do link	Vermelho constante - A rede não está ligada Clinchando vermelho - Iniciação/não ligado à rede Verde constante - A rede está ligada PTT de voz desligado.
Indicador de ligação RSSI	Verde constante - A qualidade do link é excelente - A qualidade do link é boa. Amarelo constante - A qualidade do link é média Roxo estável - A qualidade do link é um pouco pior Vermelho constante - A qualidade do link é ruim ou o link está desligado
Interface de gestão/ Interface de controlo	Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP





Topologia da rede Star ITopologia da Rede Estelar II Topologia da Rede Estelar III
