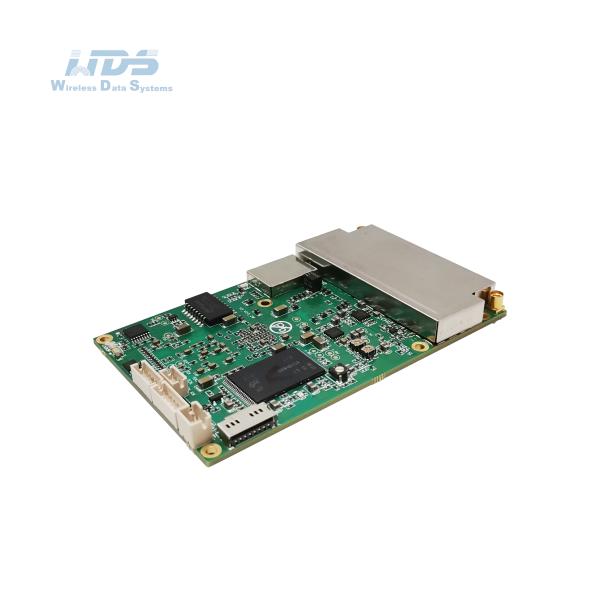

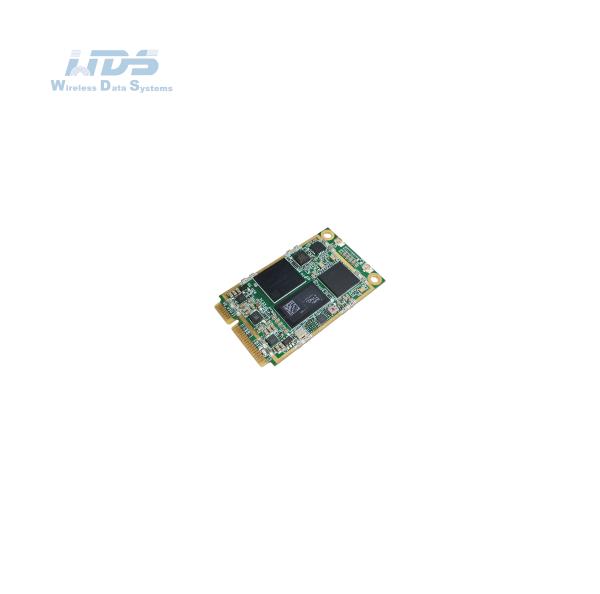

Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Série DDLmesh de ligação de dados digitais sem fio do módulo OEM
Especificações
Número do modelo :
DDL1x2-1400
Local de origem :
Guangdong, China
Capacidade de abastecimento :
1000 conjuntos por mês
Quantidade Mínima de Pedido :
1 unidade
Tipo :
módulo
Velocidade de transmissão :
70Mbps
Largura de banda do canal :
20/40/80 MHz
Potência de transmissão :
Até 23 dBm
Descrição
Série DDLmesh de Link de Dados Digitais Sem Fio
Baixíssima latência, longo alcance, rádio bidirecional multi-canal

A nova série DDL de link de dados digitais sem fio é um produto de transmissão de vídeo e dados de baixo custo e longa distância, com tamanho pequeno, peso leve, 2X2 MIMO, funções completas e faixas de frequência ricas. A série DDL baseada na plataforma de rádio definida por software SDR com 2X2 MIMO, adota Beamforming, Combinação de Razão Máxima (MRC), algoritmo de Máxima Verossimilhança (ML), codificação de verificação de paridade de baixa densidade (LDPC), seleção inteligente de frequência e tecnologia autônoma de salto de frequência para obter forte desempenho de radiofrequência e forte anti-interferência.
O rádio de link de dados da série DDL fornece transmissão sem fio integrada de vídeo, dados e voz em rede multi-canal bidirecional de ultra longa distância e baixa latência. A tecnologia de forma de onda de camada física modulada por código líder mundial e o design flexível de anti-interferência e criptografia segura para o campo não tripulado são aplicados a links de dados remotos confiáveis para UAVs, helicópteros, robôs, navios não tripulados, veículos não tripulados e veículos especiais.
O sistema de aplicação é composto principalmente pelo rádio embarcado com a câmera embarcada e o rádio terrestre com o computador terrestre, bem como os acessórios necessários (incluindo fonte de alimentação, sistema de alimentação de antena, linhas de conexão e conectores, etc.).
O sistema pode transmitir simultaneamente três vídeos HD IP/HDMI/SDI/CVBS e múltiplos dados transparentes bidirecionais (como controle de voo/pod, Beidou/GPS, voz, etc.). A criptografia AES garante a segurança da transmissão.
A potência de transmissão da estação de rádio pode atingir até 40W, fornecendo um link de comunicação estável e confiável.

Características:
1. 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, a potência de transmissão pode ser alterada, suporta transmissão móvel de alta velocidade NLOS, distância de transmissão aberta de mais de 50 km.
2. Fluxo de dados de 70 Mbps, técnica de alocação dinâmica de bits adaptável. Suporta vídeo HD 4K unidirecional, multi-direcional 1080P ou 720P.
3. 3 portas seriais e 2 interfaces de vídeo funcionando ao mesmo tempo, controlador de voo, voz, GPS e outros dados podem ser transmitidos com vídeo.
4. Suporte a técnica PtoP, PtoMP, MPtoMP, sem centro ou sem mestre/escravo. Suporte a VLAN.
5. Interface de diagnóstico local, telnet, gerenciamento de rede. Atualização de firmware sem fio local e remota via FTP.
6. Baixo consumo de energia. Volume pequeno, estrutura leve, construção de corpo para UAV.

Série DDLmesh de ligação de dados digitais sem fio do módulo OEM

Especificações

Geral
Plataforma SDR, Forma de Onda 9363 ou 9361+7Z020, MANET de Rede Móvel
Tecnologia MIMO Codificação espaço-tempo, Diversidade de Recepção, Beamforming TX/RX
Sensibilidade de Recepção -103dBm@5MHz BW
Largura de Banda do Canal 1.25/2.5/5/10/20MHz Banda Larga, configuração de banda estreita de 250k/500k/1MHz
Taxa de Dados 1-70Mbps (20MHz BW) Banda Larga, 50-1000kbp banda estreita Adaptável, QoS
Modo de Modulação TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptável (configuração fixa opcional)
Potência de Saída RF
(Suporte TPC, controle de potência de transmissão)

0.25Watts x2
0.5Watts x2
1Watts x2

2Watts x2
4(5)Watts x2
10Watts x2

20Watts x2
Salto Único
Distância de Comunicação		 100-300 KM (LOS), 1-30 KM (área urbana)
Modo de Comunicação Comunicações descentralizadas ponto-a-ponto, ponto-a-vários e vários-a-vários com interconexão, suportando rede MESH em pequena escala (dentro de 8 nós) com roteamento dinâmico e retransmissão multi-hop
Atraso de Salto Único Média de 10mS (20MHz BW)
Criptografia DES, AES128/256, SNOW3G/ZUC opcional, criptografia de chip/cartão TF personalizada ou máquina de criptografia externa
Modo Anti-Interferência Seleção manual de canal de varredura de espectro, seleção inteligente de frequência aprimorada de banda completa (consciência de espectro)/salto de frequência adaptável de banda completa/modo roaming opcional

Local/

Gerenciamento Remoto

 Frequência de operação, largura de banda do canal, ID da rede, configurações de parâmetros de potência de transmissão e outros, varredura de espectro, exibição em tempo real e registros estatísticos da topologia da rede, força do campo do link, relação sinal-ruído, tráfego de upload e download, distância do nó, mapa eletrônico GPS/Beidou, temperatura/tensão/monitoramento de interferência, atualização de software. Silêncio remoto e ativação opcionais
Outros O tempo de inicialização é inferior a 28 segundos, e o tempo de acesso/atualização/comutação da rede é inferior a 1 segundo.
O tamanho da rede é inferior a 8 nós.
Rastreamento automático da portadora, adaptando-se à mudança de frequência Doppler de ±6kHz de desvio de frequência, suportando comunicações móveis a velocidades acima de 7200 quilômetros por hora (Mach 6, 2000 metros por segundo).
Bandas(300M-6GHz personalizável. Mesma frequência ou frequência diferente de 2T2R em banda única, ou 1T2R em banda dupla selecionável/mudança inteligente)
BANDA Faixa de frequência
VHF/UHF 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz
Banda L 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz
Banda S 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
Banda C 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz
(Nota: Potência RF, Dimensões, Peso são diferentes)
MIIT 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
Ambiental
Temperatura de Operação -40ºC ~+80ºC
Nível de Proteção IP66, IP67/IP68 Personalizado
Mecânico
Tamanho/Peso

5.1x3.0x0.6cm/11g, Módulo de 0.25Watts x2, DDL-nano
5.8x4.8x1.0cm/27g, Módulo de 0.5Watts x2, DDL-mini
8.7x5.4x1.0cm/40g, Módulo de 1Watts x2
8.7x5.4x1.0cm/43g, Módulo de 2Watts x2/4Watts x2
11.5x5.4x1.3cm/56g, Módulo de 5Watts x2
12.7x11.0x3.4cm/524g, Módulo de 10(20)Watts x2
Instalação/Cor 4 Furos de Montagem/Preto, Cinza Ferro, Verde Exército Opcional
Energia
Tensão de Alimentação

3.5-5VDC, 0.25Watts x2, DDL-nano
9-32VDC, 0.5Watts x2, DDL-mini
9-39VDC, 1Watts x2
12-36VDC, 2Watts x2/4(5)Watts x2
18-32VDC, 10Watts x2/20Watts x2
Consumo de energia

Operação 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watts x2, DDL-nano
Operação 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watts x2, DDL-mini
Operação 0.5-1A/Standby 0.4-0.6A@12V, 1Watts x2
Operação 1-2A/Standby 0.5-0.7A@12V, 2/4(5)Watts x2
Operação 3-6A/Standby 0.7-0.9A@16.8V, 10Watts x2
Operação 6-7A/Standby 0.7-0.9A@20V, 20Watts x2
Seleção de Energia Fonte de Alimentação por Cabo Principal
Interface
Interface básica 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada DC
Push to talk/
Interface auxiliar		 MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Extensão de Rede Opcional Roteamento de Rede Pública/4G LTE, integração WB-NB, Fibra, Satélite
Extensão de Vídeo Opcional HDMI/SDI/CVBS de baixa latência, 4K/2K/1080P/720P/D1
Indicador de Status do Link Vermelho fixo - A rede não está conectada
Vermelho piscando - Iniciando/não conectado à rede
Verde fixo - A rede está conectada
Verde piscando - PTT de voz está inativo
Indicador de Link RSSI Verde fixo - A qualidade do link é excelente
Azul fixo - A qualidade do link é boa
Amarelo fixo - A qualidade do link é média
Roxo fixo - A qualidade do link é ligeiramente pior
Vermelho fixo - A qualidade do link é ruim ou o link está inativo
Interface de Gerenciamento/
Interface de Controle		 Gerenciamento de rede baseado na web/GUI, API para interface de desenvolvimento secundário/SNMP

Série DDLmesh de ligação de dados digitais sem fio do módulo OEMAntena de bastão, Antena montada em veículo, Antena de alto ganho omnidirecional, Antena direcional de alto ganho, Plataforma de rastreamento automático de antena direcional de comunicação de longa distância
