IEC 60529 bocal de pulverizador à mão de IPX3 e de IPX 4 com medidor de fluxo de Digitas

Vista geral:

Cumpre as exigências de IEC 60529-2013 “graus da proteção fornecidos pelo cerco (código)” IPX3 e IPX4 do IP, figura 5.

O bocal de pulverizador é usado para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e elétricos sob a pulverização de água e o espirro no grau IPX3 e IPX4.

Parâmetros técnicos:

Estrutura:

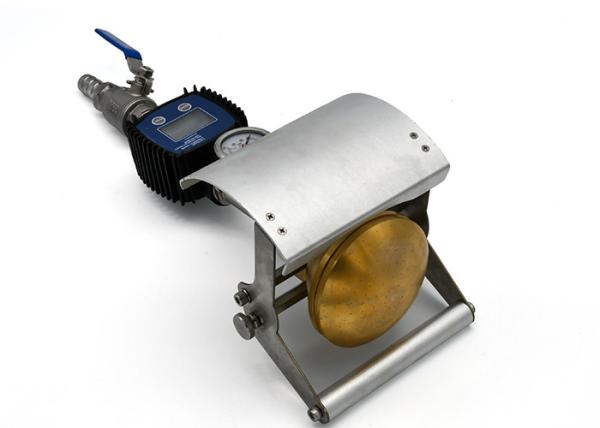

Este dispositivo é fabricado que concorda figura 5 do IEC 60529, com um medidor de fluxo digital e um calibre de pressão no punho, pode conseguir o teste de pulverização IPX3/IPX4 à mão conectando a tubulação de água (a tubulação de água deve ser preparada pelo usuário).

Assegura-se de que a água que pulveriza e que espirra a velocidade alcance o valor exigido padrão controlando o fluxo da fonte de água, faz o cerco do espécime a ser espirrado em todos os sentidos.

Etapas da operação:

Instale o medidor do volume de água, a tubulação de água e o bocal de pulverizador como a imagem acima mostrada, e ajuste então o punho para abrir a válvula para ajustar o volume de água para ser (10 ± 5%) L/MIN, e verifique se o calibre de pressão mostre a pressão na escala de 50-150KPa. Se o volume de água é menos de 10 litros, a seguir uma bomba de impulsionador deve ser instalada, refere por favor a imagem do sopro.

Avaliação impermeável para o teste IPX3: De acordo com IEC60529 a figura 5, ajuste o protetor movente para ser o ° 30 (que se move para o quarto círculo dos furos que contam da parte externa ao interior).

Teste impermeável da avaliação IPX4: Remova por favor o protetor movente a completamente aberto para não cobrir nenhuns furos, a fim fazer a amostra pode ser espirrado em todos os sentidos.
