RS485/infraestrutura de medida avançada do portador para o medidor elétrico esperto

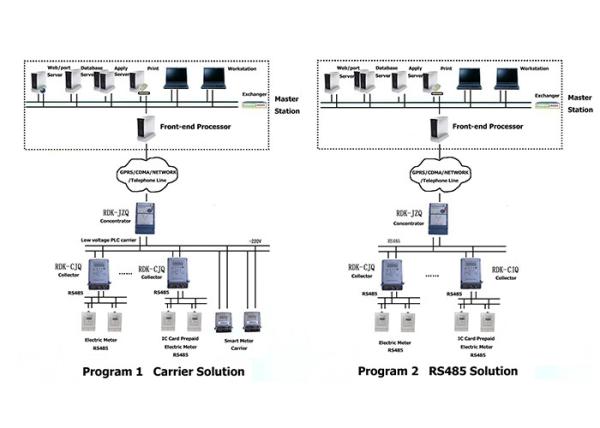

Uma solução de AMR/AMI é consistida basicamente três camadas: leitura de medidor e dispositivos de controle (principalmente medidores consistidos), dispositivos de comunicação e sistema/centro da gestão de dados.

Introdução do sistema

• O gerente do sistema e controla os canais de comunicação múltiplos, transcrição centralizada dos vários terminais unidos com Medidor-ônibus.
• Recolha toda a informação de usuários da água, elétrica, gás, calor; Execute a aplicação direta da gestão da informação dos usuários sobre a água, elétrico, o gás, o calor etc.
• Canal de comunicação: GPRS/CDMA/GSM/SMS/LAN/PSTN para a opção
• System/DAS por aquisição de dados:
• Sistema distribuído centralizado da estação mestra de por aquisição de dados médio

Normas técnicas
(1) recurso de rede de Master System

• Servidor de banco de dados: Operação do programa de serviço do banco de dados
• Servidor de aplicações: Operação do cálculo, do alarme e de outros programas de serviço relevantes da aplicação
• Servidor da web: Operação do serviço da aplicação web
• Grupo de servidor de comunicações: A operação do serviço do levantamento de dados da ligação, carga que equilibra de acordo com uma quantidade do levantamento de dados está disponível
• Aplicação da estação de trabalho da gestão:
• Servidor da web: Operação do programa de aplicação web
• Pulso de disparo satélite: Função de restauração satélite do tempo de GPS

(2) equipamento terminal:

• Concentrador de dados:
• Uma comunicação com o concentrador de dados através do canal de informação remoto

(3) rede do dispositivo terminal:

• Rede do Medidor-ônibus: Vários medidores comuns (água, elétrico, gás, calor) unidos com
• Função de uma comunicação do Medidor-ônibus
• Rede de Zigbee: Vários medidores comuns (água, elétrico, gás, calor) unidos com função de uma comunicação de Zigbee

Função de sistema do software:

• Processamento do caso de Salão do negócio
• A gestão da informação do usuário
• A gestão da informação dos medidores
• Gestão da leitura de medidor do tempo real
• Gestão das notas
• Análise das estatísticas
• Serviço ao cliente

Sobre PLC (portador)

Uma comunicação da linha elétrica (PLC) é um protocolo de comunicação que use a fiação elétrica para levar simultaneamente ambos os dados, e da transmissão de energia elétrica da corrente alternada (C.A.) distribuição ou da energia elétrica.
Uma comunicação de portador da linha elétrica pode ser usada por utilidades para técnicas de gestão avançadas da energia (tais como OpenADR e OpenHAN), [15] detecção e gestão de rede da fraude, [16] a leitura de medidor automática (Amr), infraestrutura de medida avançada, gestão do lado de procura. controle de carga [de 17], e resposta da procura.
Em um sistema em dois sentidos, os comandos podem ser transmissão para fora da estação mestra para terminar dispositivos (medidores) – permitindo a reconfiguração da rede, ou para obter leituras, ou para transportar mensagens, etc. Este tipo de transmissão permite que o sistema de comunicação alcance simultaneamente muitos milhares de dispositivo-todo de que são sabidos para ter o poder, e tem sido identificado previamente como candidatos para deslastra. O PLC igualmente pode ser um componente de uma grade esperta.
