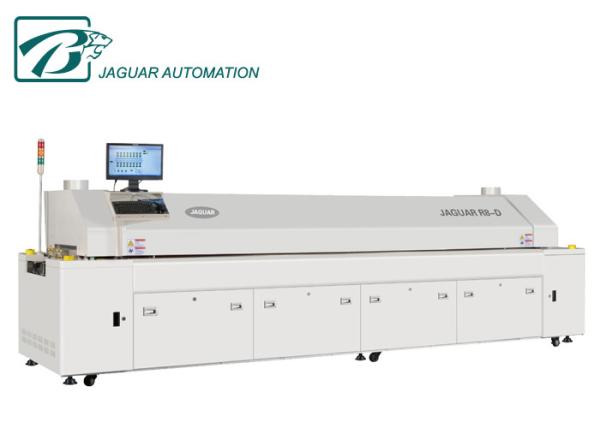

Forno do Reflow do ar quente, forno da solda de Reflow de oito zonas com trilhos duplos R8-D

Os fornos do reflow da duplo-trilha de Jaguar estiveram ao redor por muitos anos. Processando duas placas de circuito paralelamente, a capacidade de uma única fornalha da duplo-trilha pode ser dobrada. Atualmente, os fabricantes da placa de circuito são limitados a tratar o mesmos ou as placas similarmente tornadas mais pesadas em cada trilha. Agora, um forno do reflow da duplo-velocidade da duplo-trilha com velocidades orbitais independentes transformou-se uma realidade com o processamento simultâneo de duas placas com diferenças maiores.

Especificação:

1. Descrição detalhada
1,01 tamanho total 5300 * 1650 * 1600mm
Marfim 1,02 da cor de corpo
1,03 peso líquido 2600kg
volume 10m3/canais mínimos de 1,04 exaustões do × 2
a alimentação 1,05 fonte 5 fios 3 fases; 380V 50/60HZ; (□ O: 220V 50/60HZ)
1,06 poder que começa o poder 12-14kw do consumo do poder 42kw
Tempo 1,07 de aquecimento sobre 30mins
temperatura ambiente de 1,08 variações da temperatura--300 ° C
1,09 ℃ do ± 1 da precisão de controle da temperatura
℃ 1,10 do ± 1,5 do desvio da distribuição da temperatura da placa do PWB
1,11 largura 250mm * 2 do PWB do máximo
Altura de 1,12 partes 20mm acima de 30mm
Sentido 1,13 do transporte esquerda para a direita (□ O: direita para a esquerda)
1,14 método 1,4 da fixação do trilho (□ O: 2,3 fixados)
1,13 altura do trilho do ± da terra 900 20 milímetros
1,14 velocidade de transporte 300-2000mm/minuto
O armazenamento 1,15 do parâmetro uma variedade de parâmetros e condições do ajuste da produção pode ser armazenado
1,16 alarme anormal maneiras do alarme, do som e da luz dois da temperatura ultra alta ou baixa
O óleo 1,17 de lubrificação pode ser comutado automaticamente e automaticamente

Configuração de dispositivo
2,01 número da parte superior 10 do aquecimento/zonas refrigerando, mais baixo 10 zonas de aquecimento, parte superior 2/mais baixo 2 zonas refrigerando
2,02 computador de negócio da VITÓRIA 7+ Lenovo do sistema de controlo + PLC
2,03 controle de circuito fechado do PID do modo de controle da temperatura + movimentação de SSR
linha 3 do teste de 2,04 temperaturas
2,05 transporte do trilho do sistema de transporte + da correia da malha
2,06 inversores do modo de controle 4 do transporte + motor importado do transporte
estrutura 2,07 chain
2,08 estrutura do trilho de guia
2,09 ajuste da largura do trilho
2,10 o começo da tampa superior a tampa superior é aberto eletricamente para facilitar limpar na fornalha
2,11 produção alternativa do PWB da falha de energia da fonte de alimentação de UPS terminada

Indústrias e espaço da aplicação principal:
Amplamente utilizado em produtos eletrônicos gerais, produtos eletrônicos do serviço especial, produtos eletrônicos do elevado desempenho.

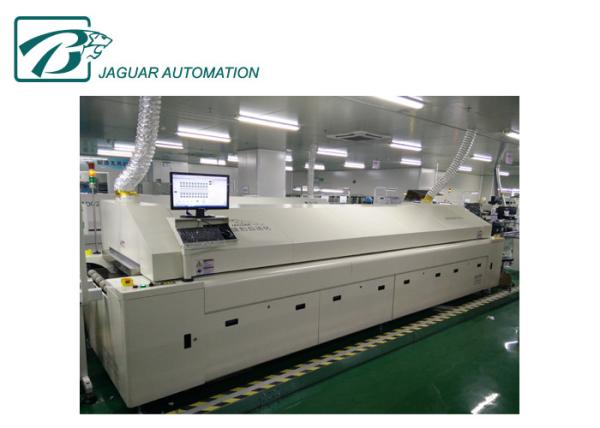

Forno sem chumbo do Reflow de JAGUAR na fábrica do cliente:



Forno sem chumbo do Reflow de JAGUAR com o apoio central:

Máquina de solda de JAGUAR SMD na fábrica do cliente de Tailândia:
