Homem IP67 preto e conector fêmea da C.C. para a instalação de sistema solar

Conector - travando o arranjo

Duas abas de travamento são fornecidas no conector fêmea.

Dois entalhes de travamento correspondentes são fornecidos no conector macho. Quando os dois conectores são acoplados, as abas de travamento deslizam nos entalhes de travamento e fixam-se.

Para desacoplar os dois conectores, pressione as extremidades das abas de travamento como mostrado para liberar

mecanismo de travamento.

Conexões do fio nos painéis solares

A maioria de painéis solares vêm com aproximadamente 3 ft de positivo (‘+") e (‘-’) fio negativo. Uma extremidade de cada fio é conectada à caixa de junção do painel. Na maioria de painéis solares, a outra extremidade de cada fio é terminada com um conector. O positivo (‘+") o fio tem um conector fêmea e (‘-’) o fio negativo tem um conector macho. Para estender o comprimento dos fios destes painéis solares para a conexão a um controlador da carga, a caixa do combinador ou o inversor grade-conectado, um fio da extensão são exigidos com correspondência os conectores masculinos e fêmeas.

Instruções de conjunto

Durante o conjunto, as peças e as ferramentas do auto outros aqueles indicados são usados ou se as instruções da preparação e de conjunto descritas aqui são negligenciadas então nem segurança nem a conformidade com os dados técnicos pode ser garantida.

Para a proteção contra choque elétrico, os conectores do picovolt devem ser isolados da fonte de alimentação ao ser montado ou ao desmontar

A obrigação do produto acabado forneceu a proteção de choque elétrico

Desconexão sob a carga: As conexões da tomada do picovolt não deverem ser desconectadas quando sob a carga. Podem ser colocados em nenhum estado da carga comutando fora do conversor de DC/AC ou quebrando o interruptor de circuito da C.A. Obstruir e desconectar quando sob a tensão forem permitidas

Os conectores desligados devem ser protegidos da sujeira e da água com tampões de selagem.

As peças obstruídas são IP67 à prova d'água


Vantagem:

• Conjunto arquivado simples, rápido, seguro e eficaz
•  Torne independentemente, projeto inovativo, tenha os direitos de propriedade intelectual independentes, adaptáveis ao conector diretamente
• Resistência mecânica alta
• Levar da alta atual e tensão: 30A, 1000VDC
• Baixa resistência da transição
• Selada inovativa, impermeável, projeto da resistência da poeira: IP68
• Material plástico excelente, UL 94-V0, variação da temperatura larga: - 40°c a 90°c, a tempo e a resistente UV para a aplicação exterior velho
• Aprovado pelo TUV

FAQ:


1. Quando posso eu obter a cotação?
Dentro de 24 horas de obter o inquérito, se você é muito urgente obter o preço, chame-nos por favor para dar especificações completas sobre o cabo. o preço será calculado logo.
2. quanto tempo sobre a entrega?
Geralmente dentro de 3-4 dias de trabalho após o pagamento, principalmente de acordo com a quantidade.
3. Que é seus termos do pagamento?
Nós aceitamos T/T (transferência bancária), L/C
4. Você aceita a ordem personalizada?
Sim, nós fazemos.
5. Você oferece o OEM & o ODM?
Sim. O OEM & o ODM estão disponíveis.

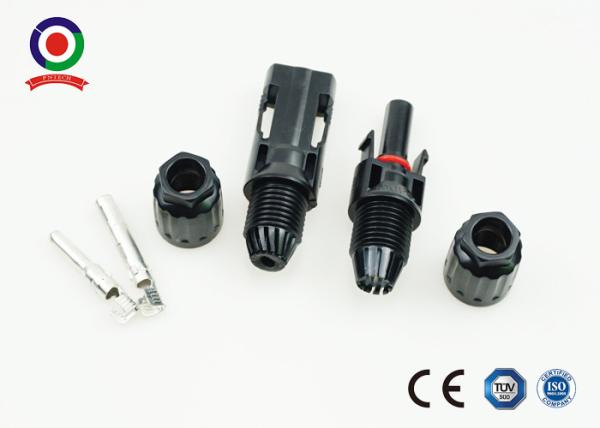

Imagem do conector da C.C.
