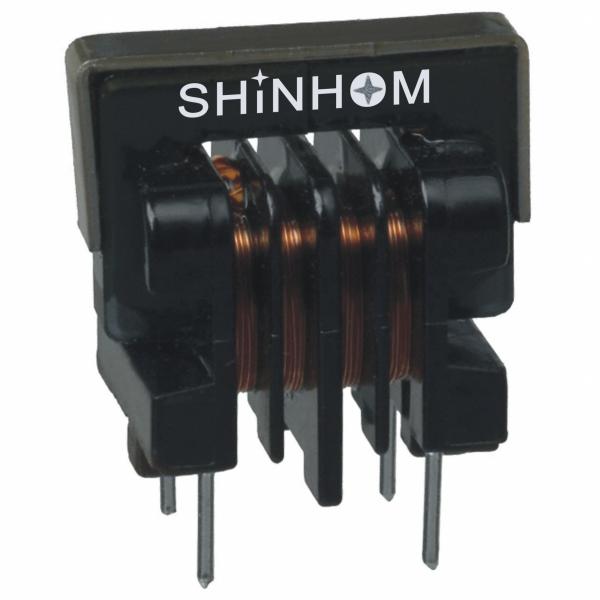

núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica
Especificações
Número de modelo :
SQ
Lugar de origem :
China
MOQ :
negociação
Termos do pagamento :
T/T.
Capacidade da fonte :
1000000/Month
Tempo de entrega :
4~8 semanas
Detalhes de empacotamento :
cartão
Fio :
Largura 1.0-2.0mm, espessura 0.1-0.5mm
Relação das voltas :
1:1
Núcleo :
Quadrado oco da ferrite
Teste a freqüência :
10KHz
Fase :
Fase Única
Temperatura de operação :
-40ºC a +150ºC
Descrição

A bobina de bloqueadores comum atual alta de alta frequência do modo do fio liso e a indutância podem ser personalizadas, EMI Filter





Especificação Indutância
MINUTO
1KHZ 0.25V		 Dimensões (milímetro max) Atual (A) Poder (W)
W D H L E Horizontal vertical Max Max
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
SQ1515 >20mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >25mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
SQ1515 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1515 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1615 >15mH 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
SQ1615 >20mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >25mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
SQ1615 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1615 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1918 >12mH 15 25 26 4 0,8 12,8 10 10 10 2,0 180
SQ1918 >20mH 15 25 26 4 0,8 12,8 10 10 10 1,5 180
SQ1918 >30mH 15 25 26 4 0,8 12,8 10 10 10 1,2 180
SQ1918 >12mH 22 24 13 4 0,8 16,8 15 - - 2,0 180
SQ1918 >20mH 22 24 13 4 0,8 16,8 15 - - 1,5 180
SQ1918 >30mH 22 24 13 4 0,8 16,8 15 - - 1,2 180
SQ2418 >12mH 15 24 32 4 0,8 12,5 10 - - 2,5 250
SQ2418 >20mH 15 24 32 4 0,8 12,5 10 - - 1,8 250
SQ2418 >30mH 15 24 32 4 0,8 12,5 10 - - 1,5 250
SQ2418 >12mH 22 26 15 4 0,8 16,8 15 - - 2,5 250
SQ2418 >20mH 22 26 15 4 0,8 16,8 15 - - 1,8 250
SQ2418 >30mH 22 26 15 4 0,8 16,8 15 - - 1,5 250
SQ2724 >7mH 18 30 38 4 0,8 4 PINOS - - 3,5 280
SQ2724 >15mH 18 30 38 4 0,8 4 PINOS - - 2,5 280
SQ2724 >20mH 18 30 38 4 0,8 4 PINOS - - 1,8 280
SQ2724 >7mH 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
SQ2724 >15mH 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
SQ2724 >20mH 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
SQ2820 >7mH 16 30 38 4 0,8 4 PINOS - - 2,0 300
SQ2820 >20mH 16 30 38 4 0,8 4 PINOS - - 2,5 300
SQ2820 >30mH 16 30 38 4 0,8 4 PINOS - - 5,0 300
SQ2820 >7mH 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
SQ2820 >20mH 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
SQ2820 >30mH 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8,0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5,0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3,5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 8,0 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 5,0 400
SQ3126 >10mH 28 35 18 4 1,0 20 16,8 - - 3,5 400
SQ3126 >25mH 28 35 18 4 1,0 20 16,8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1,0 39 21 - - 7 600



núcleo comum do quadrado da cavidade da ferrite do bloqueador do modo 10kHz com fase monofásica

CARACTERÍSTICAS:

  • Tensão avaliado (v): 85 a C.A. 265V, 50/60Hz
  • Relação das voltas: n1: n2=1: 1
  • Resistência de isolação: minuto 100mΩ em 500DC
  • Elevação da temperatura: 50°C máximo
  • Substituição para: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, indutores comuns toroidal do modo
  • O perfil atual, pequeno alto, eficiência elevada com efeito de pele de alta frequência do fio liso, densidade atual da unidade pode alcançar 1.5-2 vezes do fio de cobre redondo, e o volume será 0.5-1.0 vezes menor sob a mesma circunstância
  • O coeficiente de mais baixa temperatura, somente em torno uma vez do enrolamento da camada, eficiência perfeita do dissipador de calor, o aumento da temperatura é muito mais baixo do que o indutor toroidal
  • A capacidade de Interturn é menor do que o núcleo toroidal, a força alta da isolação e a confiança alta
  • O projeto fechado do núcleo magnético
  • Use o fio liso, melhorando o fator do espaço
  • Enrolamento da fase monofásica, para reduzir desse modo dramaticamente a capacidade dispersa
  • A supressão do IEM é excelente
  • Enrolamento totalmente automático, linha pura arranjo, nenhuma sobreposição, eficiência alta da produção, baixo trabalho



APLICAÇÃO:

  • Computador pessoal
  • Fonte, adaptador e UPS de comutação de alimentação
  • Produtos de computador
  • DVD
  • Fonte de alimentação do diodo emissor de luz
  • As exposições da tevê & do monitor do LCD põem placas
  • Produtos do consumidor & carregador de bateria elétricos, impressoras



Notas: É personalizado disponível
