Fabricação da placa do PWB da tomada 6L FR4 da resina com o ouro e a borda da imersão chapeados

Detalhes rápidos:

Matéria-prima: SY S1000-2M

Espessura de cobre: 1.5/0.5/0.5/0.5/0.5/1.5

Espessura da placa: 0,8 milímetros

Mínimo Furo Tamanho: 8 mil.

Linha largura mínima: 3 mil.

Entrelinha mínimo: 3 mil.

Revestimento de superfície: Ouro 2U da imersão” com a borda chapeada

Tamanho da placa: Personalize

Aplicação: Médico

Largura máxima da placa: Personalize

Tipo: Fabricação da placa do PWB

Certificado: TS16949.ISO14001.ROHS. ISO9001

Pacote: Vácuo packaging+Foam cotton+Carton +Strap

Que é tomada da resina para a fabricação da placa do PWB?

Uma tomada da resina é uma técnica usada na fabricação de placas de circuito impresso (PCBs) para criar a através de, que é um trajeto condutor que permita a conexão dos componentes em camadas diferentes do PWB. O processo da tomada da resina envolve furar um furo através do PWB e enchê-lo com a resina, que é curada então para formar uma tomada contínua. A resina adicional é removida então por meios mecânicos ou químicos revelar um pequeno através de ou um furo que possam ser chapeados com um material condutor, tal como o cobre, para criar uma conexão elétrica.

O processo da tomada da resina é particularmente útil ao criar PCBs multilayer, porque permite a criação dos vias que conectam camadas diferentes sem a necessidade para a perfuração adicional ou processos do chapeamento. Igualmente ajuda a melhorar a confiança e a durabilidade do PWB, porque a tomada da resina fornece uma fundação forte e estável para o material de chapeamento condutor.

Total, a tecnologia da tomada da resina é um aspecto importante da fabricação moderna do PWB e joga um papel crucial em permitir a criação de dispositivos eletrónicos complexos e seguros.

Que é as vantagens do chapeamento da borda na fabricação da placa do PWB?

O chapeamento da borda é um processo usado na fabricação de placas de circuito impresso (PCBs) onde uma camada fina de metal é chapeada nas bordas expostas do PWB. Esta camada do metal é tipicamente de cobre, mas outros metais podem igualmente ser usados.

O chapeamento da borda é usado primeiramente por duas razões. O primeiro é fornecer o apoio estrutural adicional ao PWB. PCBs com chapeamento da borda é uma dobra mais rígida e menos mais inclinada ou um entortamento, que possa ser importante nas aplicações onde o PWB é sujeitado ao esforço ou à vibração mecânica. A segunda razão é fornecer aterrar adicional ou proteger para o PWB. Criando uma camada contínua de metal em torno da borda do PWB, toda a interferência eletromagnética (IEM) ou a interferência da radiofrequência (IRF) são obstruídas, melhorando o desempenho e a confiança totais do PWB.

O chapeamento da borda é feito tipicamente durante o processo de manufatura do PWB, e envolve o uso de uma solução de chapeamento e para resistir o material para definir as bordas do PWB que será chapeado. O PWB é imergido então na solução de chapeamento, e o metal é depositado nas bordas expostas usando um processo de galvanização. Uma vez que o chapeamento está completo, resista o material está removido, deixando uma camada fina de metal em torno das bordas do PWB.

Especificação de Omini multi - placa de circuito impresso da camada

FAQ:

Q1: Omini tem bastante capacidade aos produtos de alta qualidade do prodece?

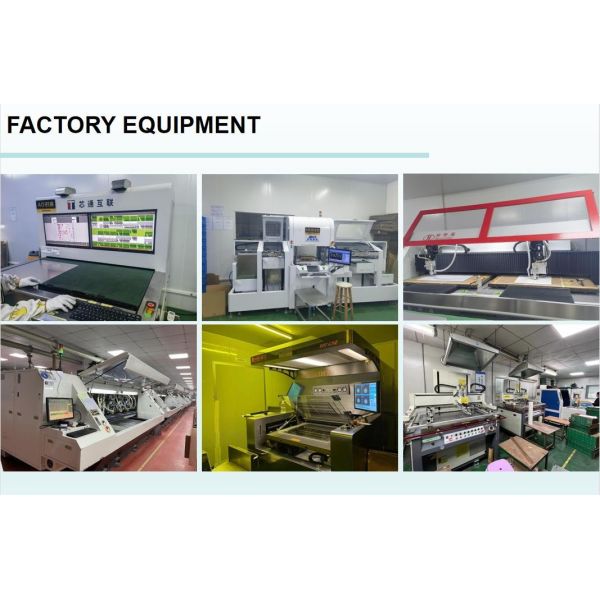

: Omini tem 20 anos de história em fabricar o PWB, os mais de 200 empregados e a área da fábrica 10,000㎡. Nós obtivemos o UL, certificados ISO9001, e nossa produção é vendida no exterior. Nós temos máquinas do engouh & o equipamento para assegurar a qualidade, verifica por favor nossos picturers da lista do equipamento de produção.

Q2: Quanto tempo faz os clientes precisam de esperar a cotação e o prazo de execução?

: Nós temos um grupo do prefessional a tratar seu inquérito. Em nosso tempo de trabalho, nós responderemos a seu e-mail dentro de 30 minutos para mostrar que nós recebemos seu inquérito, então nós enviar-lhe-emos nossa cotação em não mais de 6 horas. Observou por favor que nosso tempo de trabalho é de segunda-feira a sexta-feira, 8am a 24pm.

Q3: Como posso eu se certificar de meu gerber do PWB sou segurança?

: Nós prometemos que nós não divulgaremos seu gerber ao ó partido, uma de nossas responsabilidades estamos protegendo a privacidade da informações ao cliente e a segurança, informações ao cliente pode ser incluída: nome da empresa, endereço, número, marca registrada, ect. E nós poderíamos assinar NDA com cliente caso necessário.
