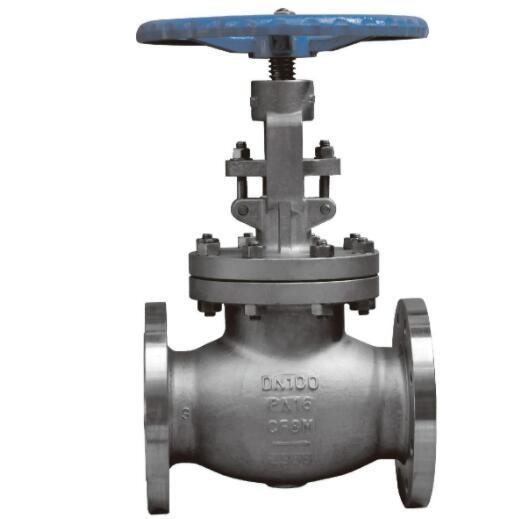

Válvula criogénica de globe de aço inoxidável e outros para gás criogénico industrial

Válvulas globulares

Tamanho: DN15-300 mm
Pressão: Pressão: PN 10/16/25, ANSI150/300lb
Actuador: manual
Tipo: Capô com parafusos, OS&Y, tipo reto/Y/ângulo direito
Padrão: DIN, BS, API
Dimensões face a face: DIN3202 ou ANSI B16.10,
Dimensões dos flanges: DIN2501, ANSI B16.5
Aplicações industriais: Petróleo, Química, Fabricação de Papel, Fertilizantes, Mineração de Carvão, Tratamento de Água, etc.

As válvulas de globo são válvulas de movimento linear e são projetadas principalmente para parar, iniciar e regular o fluxo.O disco de uma válvula Globo pode ser totalmente removido do fluxo ou pode fechar completamente o fluxo.

As válvulas globulares convencionais podem ser utilizadas para serviços de isolamento e estrangulação.podem ser utilizados quando a queda de pressão através da válvula não é um fator de controlo.

Dado que toda a pressão do sistema exercida sobre o disco é transferida para a haste da válvula, o limite de tamanho prático para estas válvulas é NPS 12 (DN 300).As válvulas globulares maiores que a NPS 12 (DN 300) são uma exceção e não a regra.As válvulas de maior dimensão exigiriam enormes forças sobre a haste para abrir ou fechar a válvula sob pressão.

As válvulas globulares são amplamente utilizadas para controlar o fluxo.e dever devem ser considerados no projeto da válvula para evitar falhas prematuras e garantir um serviço satisfatórioAs válvulas submetidas a serviço de estrangulação por pressão diferencial elevada necessitam de um acabamento de válvula especialmente concebido.

Em geral, a pressão diferencial máxima através do disco da válvula não deve exceder 20% da pressão máxima a montante ou 200 psi (1380 kPa), consoante o que for menor.As válvulas com um acabamento especial podem ser concebidas para aplicações que excedam estes limites de pressão diferencial..

Desenhos de carroçaria de válvulas Globe

Existem três principais desenhos de carroceria para válvulas Globe, a saber..

Padrão de camiseta ou corpo em Z

Padrão de ângulo

Corpo de padrão Wye ou corpo Y

Válvulas de disco e cadeira e válvulas de base de globo

Disco...Os projetos de disco mais comuns para válvulas Globe são.. disco de bola, disco de composição e o disco de plugue.É capaz de reduzir o fluxo, mas em princípio é aplicado para parar e iniciar o fluxo.

O design do disco de composição usa um anel de inserção duro e não metálico no disco, o que garante um fechamento mais apertado.

O projeto de disco de conector fornece melhor estrangulação do que os projetos de bola ou composição.

Senta-te.Muitas válvulas Globe têm bancos traseiros dentro do capô.Assentos traseiros fornece uma vedação entre o caule e o capô e impede que a pressão do sistema se acumule contra a embalagem da válvulaOs bancos traseiros são frequentemente aplicados em válvulas Globe.

Estame...As válvulas globulares usam dois métodos para conectar o disco e o tronco... a construção de ranhuras em T e a construção de porcas de disco.o disco é atornilhado no caule.

Aplicações típicas das válvulas globe

A seguir estão algumas das aplicações típicas de válvulas Globe..

• Sistemas de água de arrefecimento em que é necessário regular o caudal
• Sistema de óleo combustível em que o caudal é regulado e a estanqueidade é importante
• Fontes de ventilação de ponto alto e drenagens de ponto baixo, quando a estanqueidade e a segurança são considerações importantes
• Sistemas de abastecimento de água, de abastecimento químico, de extracção de ar do condensador e de drenagem de extracção
• Outros aparelhos e aparelhos de ar condicionado (exceto aparelhos de ar condicionado)
• Tubos e tubos de descarga
• Sistemas de lubrificação de turbinas e outros
