BS DIN AWWA PN16 Flanco do corpo de ferro fundido de condução

Diâmetro nominal: Ø50-Ø200 (2-8)

Temperatura máxima de funcionamento: 80°C (176°F)
Pressão máxima de trabalho: 16 bar (230 psi)
Corpo: ferro fundido (GG25)
Revestimento: pó epoxi
Dimensões: DIN 3202/2-F6
Dimensões das flanges: DIN 2501 (flange) TS ISO 7005-2
Padrões:
Projeto e Fabricação: EN 1868
Cara a cara: DIN 3202
Flancas: EN 1092-1
Inspecção e ensaio: EN 12266-1

A pressão do fluido que passa através de um sistema abre a válvula, enquanto qualquer inversão de fluxo fechará a válvula.Os tipos mais comuns de válvulas de retenção são oscilação, elevador (pisto e bola), borboleta, paragem e disco de inclinação.


Especificações:

Padrões:

Tipos de válvulas de retenção

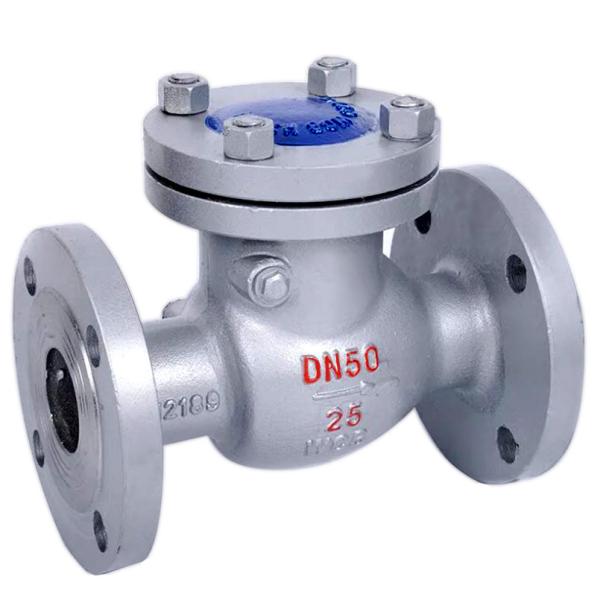

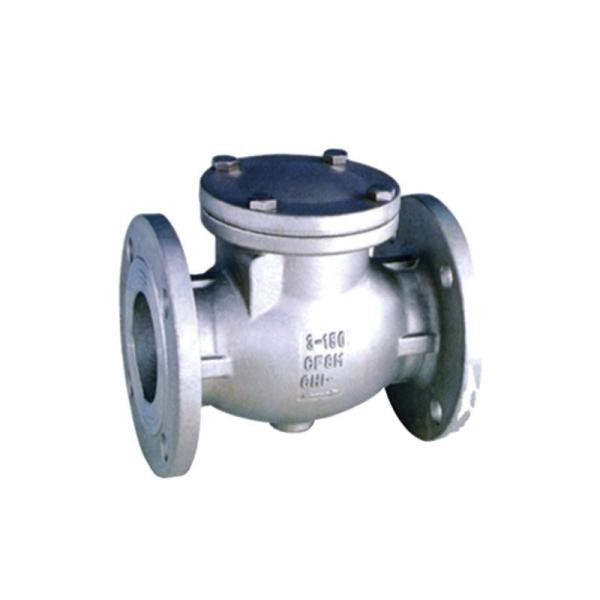

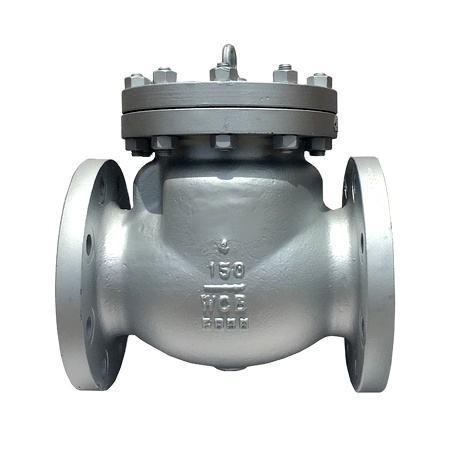

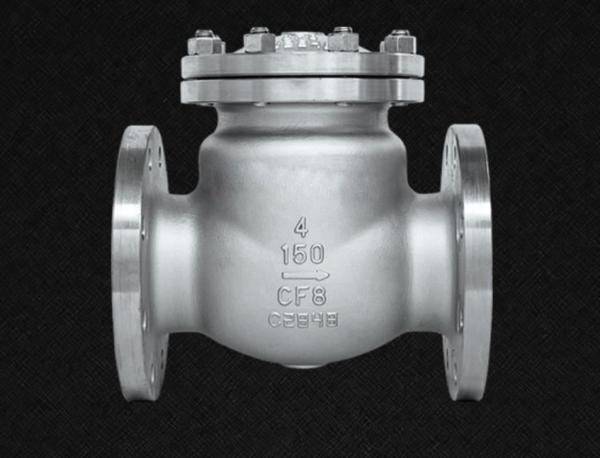

Válvula de controlo de balanço
Uma válvula de balanço básica consiste em um corpo de válvula, um capô e um disco que é conectado a uma dobradiça.e retorna ao assento da válvula quando o fluxo a montante é interrompido, para evitar o refluxo.

O disco em uma válvula de verificação de tipo balanço não é guiado, pois se abre ou fecha completamente.A válvula permite que oEstas válvulas são totalmente fechadas quando o caudal chega a zero, a fim de evitar o retrocesso.Turbulência e queda de pressão na válvula são muito baixos.


Válvula de controlo de elevação
O design do assento de uma válvula de controle de elevação é semelhante a uma válvula Globe.

As válvulas de controle de elevação são particularmente adequadas para serviços de alta pressão onde a velocidade de fluxo é alta.As válvulas de controlo de elevação são adequadas para instalação em tubulações horizontais ou verticais com fluxo ascendente.

Quando o fluxo entra, o pistão ou bola é levantado dentro dos guias do assento pela pressão do fluxo ascendente.Quando o fluxo pára ou reverte, o pistão ou bola é forçado sobre o assento da válvula tanto pelo retrocesso quanto pela gravidade.




Características:

1Pequeno em tamanho, leve em peso, de estrutura compacta, fácil de manter.
2. São utilizadas duas molas de torção para excretar em cada uma das placas de válvulas de par, que fecham as placas rapidamente
E automaticamente.
3A acção de fechamento rápido impede que o meio flua de volta e elimina o efeito de martelo de água.
4- Corpo curto e boa rigidez.
5Esta válvula está bem fechada, sem fugas durante o ensaio de água sob pressão.
6- Segura e confiável em operação, alta resistência a interferências.
