Válvula Agulha de Alta Pressão Válvula Agulha Aço Carbono 1/2" MNPT X FNPT 60000 PSI Para Água

Válvulas de agulha:

Uma válvula de agulha é um tipo de válvula com uma pequena porta e um êmbolo rosqueado em forma de agulha.Ele permite uma regulação precisa do fluxo, embora geralmente seja capaz apenas de taxas de fluxo relativamente baixas.

Disponível em aço inoxidável, aço carbono, latão e materiais de liga 400.As características da válvula de agulha de alta pressão (F x M) incluem:

1) A construção robusta de uma peça aumenta sua capacidade de pressão e temperatura.Aumenta a vida útil da válvula de agulha.

2) O arranjo de montagem do painel facilita a montagem e minimiza a vibração

3) Tamanhos comuns como 1/4″ 3/8″ e 1/2″ estão disponíveis em estoque.O segmento de conexão comum é NPT.

4) MTC com rastreabilidade e certificado de teste hidro emitido

Trabalho da válvula de agulha:

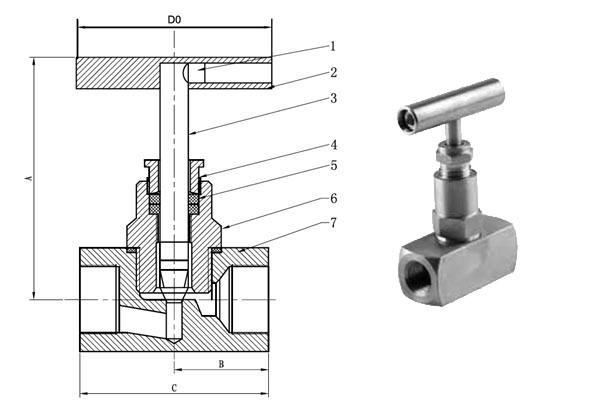

As válvulas de agulha abrem e fecham um orifício com uma extremidade cônica que sobe e desce com o giro de uma alavanca.A Figura 2 mostra uma vista em seção transversal da válvula de agulha, projeto e componentes.A alça (A) está conectada ao êmbolo, também chamado de haste (F).Ao girar o manípulo, o êmbolo se move para cima ou para baixo com base nas roscas (C).A porca de bloqueio (B) impede o desaparafusamento total.À medida que o êmbolo se move para baixo, a ponta cônica (I) entra em contato com a sede da válvula para vedar totalmente o orifício (H).Freqüentemente, a sede da válvula também é cônica.Existem várias opções e tamanhos disponíveis para conectá-lo a um tubo ou mangueira através da conexão da porta (G) na entrada e na saída.O castelo (D) é conectado ao corpo da válvula (E), que pode ser feito de diferentes materiais como latão ou aço inoxidável.

Com base nas roscas, você pode localizar com muita precisão a extremidade cônica do êmbolo longe da sede da válvula para controlar com precisão a taxa de fluxo.Portanto, variando a localização do êmbolo, você controlará a vazão entre o máximo e zero.

Diferentes tipos de válvulas de agulha:

Uma válvula de agulha rosqueada operada manualmente (descrita acima) é o tipo mais comum de válvula de agulha.No entanto, duas variantes adicionais são: motorizada e angular.

• Válvula de Agulha Motorizada: Essas válvulas de agulha não possuem alça para operação manual, mas usam um atuador elétrico ou pneumático para conectar e girar o êmbolo.Estes podem ser controlados remotamente, usados ​​em um sistema de circuito fechado e/ou colocados em um temporizador para controlar com precisão a taxa de fluxo remotamente.
• Válvula de Agulha de Ângulo: Essas válvulas de agulha giram a saída da entrada em 90 graus em vez de em linha.O mesmo conceito de operação se aplica, mas o ângulo de 90 graus pode permitir uma melhor integração do sistema.A Figura 3 mostra um exemplo de uma válvula de agulha angular.

Seleção da válvula de agulha:

Ao selecionar uma válvula de agulha, quatro características principais e/ou requisitos de aplicação precisam ser levados em consideração: material, pressão, tamanho e temperatura.

Material

O material do alojamento da válvula de agulha (Figura 2 legenda E) é especificado de acordo com a aplicação.Os materiais mais comuns para carcaças de válvulas são latão e aço inoxidável devido à sua faixa de resistência química, no entanto, também existem outros materiais disponíveis para aplicações especiais.

Aplicações da válvula de agulha:

A maioria dos reguladores de bomba de pressão constante possui válvulas de agulha para minimizar os efeitos das flutuações na pressão de descarga da bomba.As válvulas de agulha também são usadas em alguns componentes de sistemas automáticos de controle de combustão, onde é necessária uma regulagem de fluxo muito precisa.

Projetos de corpo de válvula de agulha

Um tipo de projeto de corpo para uma válvula de agulha é o corpo de barra.Corpos de estoque de barra são comuns e, em tipos de globo, uma esfera giratória na haste fornece a rotação necessária para assentar sem danos.

As válvulas de agulha são freqüentemente usadas como válvulas de medição.Válvulas de medição são usadas para controle de fluxo extremamente fino.O disco fino ou orifício permite características de fluxo linear.Portanto, o número de voltas do volante pode ser diretamente correlacionado com a quantidade de fluxo.Uma válvula de medição típica tem uma haste com 40 fios por polegada.

As válvulas de agulha geralmente usam um dos dois estilos de engaxetamento da haste: um O-ring com anéis de apoio TFE ou um cilindro de engaxetamento TFE.As válvulas de agulha geralmente são equipadas com sedes substituíveis para facilitar a manutenção.
