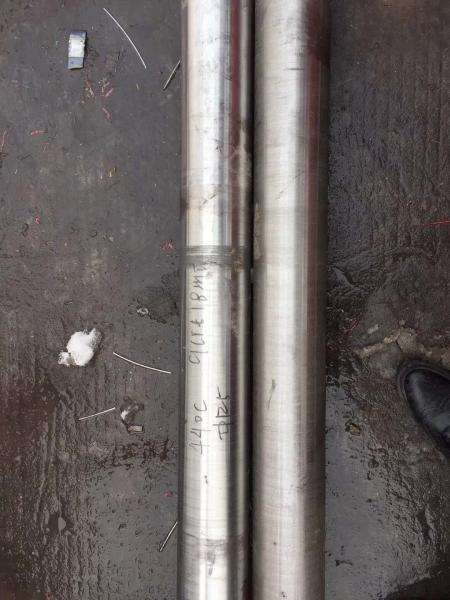

carbono alto redondo de aço inoxidável da barra 9Cr18MoV de 440C 9Cr18MoV de aço inoxidável para a faca

440C de aço inoxidável é um tipo de aço moderno e famoso para suas resistência alta resistentes à corrosão, de desgaste, força e qualidades da dureza, entre todas as ligas inoxidáveis, capazes de alcançar (após o tratamento térmico) a dureza a mais alta (60 HRC). Tem a boa resistência à atmosfera, à água fresca e aos ácidos suaves. Tem a melhor resistência na condição endurecida, moderada e passivated. Reserva criar umas bordas de superfície e nítidas lustradas lisas. Está sendo usado em instrumentos de corte, em rolamentos do elemento do rolamento, em assentos de válvula, nas lâminas de faca de alta qualidade, em instrumentos cirúrgicos, em formões, em rolamentos de esferas e em peças da válvula e no mais de uso geral na produção de ferramentas de corte, incluindo tesouras de Haircutting, punhais e espadas.

As categorias 440A e 440B são idênticas à exceção de uns índices de carbono levemente mais baixos (0,60 – 0,75% e 0,75 – 0,95% respectivamente), elas alcançam uma mais baixa dureza mas têm umas resistências de corrosão levemente mais altas. Embora todas as três versões desta categoria sejam categorias padrão, na prática 440C está mais disponível do que as variações de A ou de B.

Uma outra liga 440F (UNS S44020) igualmente existe, com o mesmo índice de carbono alto que 440C.

Família do aço 440, há um tipo moderno novo do aço, conhecido como o aço 440V. Basicamente, é o avanço do aço 440C. Este aço tem o mesmo nível de dureza como 440C, mas tem uma capacidade mais resistente à corrosão e uma mais máquina-capacidade.

Resistência térmica:
Não recomendado para o uso nas temperaturas acima da temperatura de moderação relevante, devido à redução em propriedades mecânicas sobre-moderando.

Tratamento térmico:
– Recoza completamente – 850-900C de recozimento, a fornalha lenta frescos aproximadamente a 600C e arejam então fresco. recozimento Secundário-crítico – 735-785C e fornalha lenta frescos.

Endurecendo-se – calor a 1010-1065C, seguido extinguindo no óleo ou no ar morno. O óleo que extingue é necessário para seções pesadas. Imediatamente têmpera em 150-370C para obter uma grande variedade de valores da dureza e de propriedades mecânicas como indicado no quadro adjunto.

Moderar na escala 425-565C deve ser evitada devido à resistência de impacto reduzida e à resistência de corrosão. Moderar na escala 590-675C conduz a uma mais baixa dureza (o produto se torna produzível à máquina) e à resistência de alto impacto.

Solda
Se soldar é necessária pré-aquece em 250C e siga a soldadura com um completo recozem. O enchimento da categoria 420 dará uma solda alta da dureza (tão altamente quanto o 440C). Geralmente a solda de 440C não é recomendado devido a sua capacidade de endurecimento de que pode conduzir às quebras da formação dentro ou perto da solda.

Fazer à máquina
Na condição recozida esta categoria é feita à máquina relativamente facilmente; aproximadamente o mesmos que para o aço de alta velocidade. Se esta categoria é fazer à máquina endurecido se torna muito difícil e provavelmente impossível.

Composição
Escalas da composição quimica de 440C de aço inoxidável

propriedades 440C físicas
Propriedades físicas para aços inoxidáveis da categoria 440.

especificações 440C relacionadas
