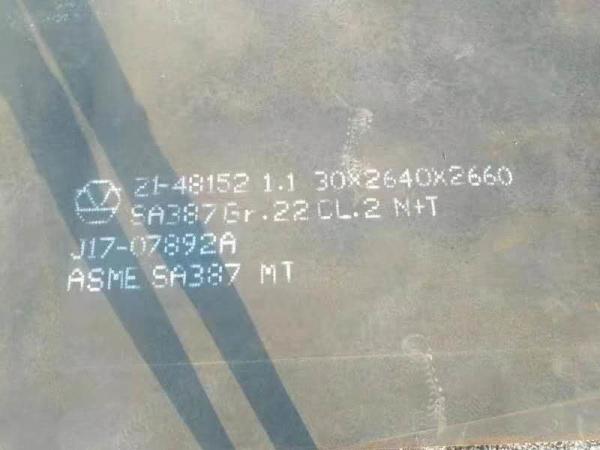

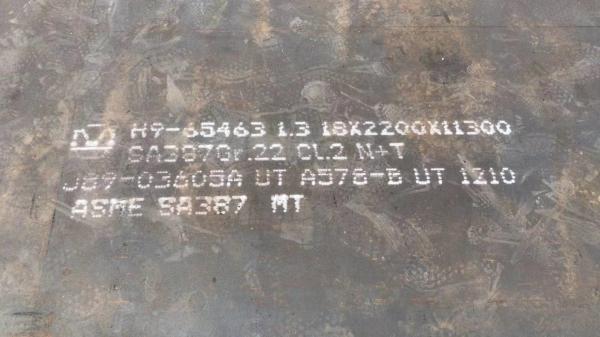

Placa de ASME SA387 e de ASTM A387 Chrome Moly para a caldeira
A maioria de especificações de aço de uso geral para a placa de Chrome Moly são ASME SA387 e ASTM A387
- As propriedades químicas e mecânicas das especificações de ASME e de ASTM são as mesmas.
- Placas de Chrome Moly das fontes de Brown McFarlane a ASME SA387 e ASTM A387 do estoque e, quando for exigido pelo cliente, pelo corte ao tamanho e pela forma.
- SA387 e A387 são descritos como “uma especificação padrão para placas da embarcação de pressão, aço de liga, Cromo-molibdênio.
Exigências químicas
| GR. 2 | GR. 12 | GR. 11 | GR. 22 | GR. 22L | GR. 21 | GR. 21L | GR. 5 | GR. 9 | GR. 91* | |
| C | 0.05-0.21 | 0.05-0.17 | 0.05-0.17 | 0.05-0.15 | 0,10 | 0.05-0.15 | 0,10 | 0,15 | 0,15 | 0.08-0.12 |
| Manganês | 0.55-0.80 | 0.40-0.65 | 0.40-0.65 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 |
| P | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,020 |
| S | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,010 |
| Si | 0.15-0.40 | 0.15-0.40 | 0.50-0.80 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | 1,00 | 0.20-0.50 |
| Cr | 0.50-0.80 | 0.80-1.15 | 1.00-1.50 | 2.00-2.50 | 2.00-2.50 | 2.75-3.25 | 2.75-3.25 | 4.00-6.00 | 8.00-10.00 | 8.00-9.50 |
| Mo | 0.45-0.60 | 0.45-0.60 | 0.45-0.65 | 0.90-1.10 | 0.90-1.10 | 0.90-1.10 | 0.90-1.10 | 0.45-0.65 | 0.90-1.10 | 0.85-1.05 |
| V | – | – | – | – | – | – | – | – | 0,04 | 0.18-0.25 |
Exigências elásticas
Placas da classe 1
| CATEGORIA | ELÁSTICO (MPA) | RENDIMENTO (MPA) | ELONG. (50MM) | REDUC'N DE AREA* |
| 2, 12 | 380 – 550 | minuto 230 | minuto de 22% | – |
| 11 | 415 – 585 | minuto 240 | minuto de 22% | – |
| 22, 21, 5, 9 | 415 – 585 | minuto 205 | minuto de 18% | minuto de 40% |
| 21L, 22L | 415 – 585 | minuto 205 | minuto de 18% | minuto de 40% |
Placas da classe 2
| CATEGORIA | ELÁSTICO (MPA) | RENDIMENTO (MPA) | ELONG. (50 MILÍMETROS) | REDUC'N DE AREA* |
| 2 | 485 – 620 | minuto 310 | minuto de 22% | – |
| 11 | 515 – 690 | minuto 310 | minuto de 22% | – |
| 12 | 450 – 585 | minuto 275 | minuto de 22% | – |
| 22, 21, 5, 9 | 515 – 690 | minuto 310 | minuto de 18% | minuto de 40% |
| 91 | 585 – 760 | minuto 415 | minuto de 18% | – |
