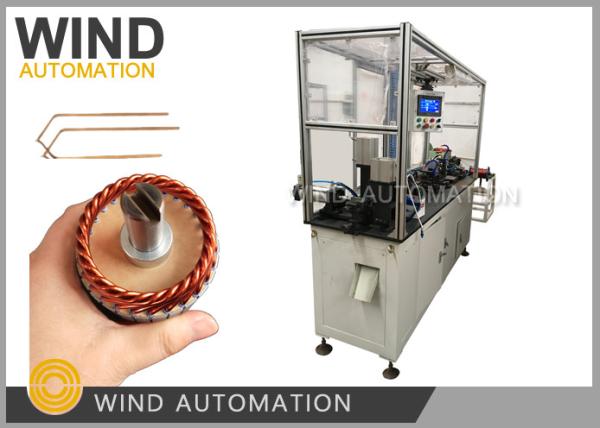

Auto maestro Wire Hairpin Winding do acionador de partida e do alternador que forma a máquina
Auto maestro Wire Hairpin Winding do acionador de partida e do alternador que forma a máquina
Especificações
Brand Name :
WIND AUTOMATION
Model Number :
WIND-AWF-R
Place of Origin :
China
Minimum Order Quantity :
1PC
Delivery Time :
60 Working days
Packaging Details :
Pallet Size 2000mm*800mm*1800mm
Critical factor :
Formed Hair Pin meet Armature ID,OD,Height
Working station :
Combined machine
Handled wire size :
3mm, AWG9
Hairpin forming process :
Cutting, Enamel Stripping, Forming
Cycle time :
The cycle time for 1 small Nos magnet wire is 2.5s to 3s
HS Code :
84798110
After sales :
Engineers available to service machinery overseas
Descrição

Auto maestro Wire Hairpin Winding do acionador de partida e do alternador que forma a máquina WIND-AWF



(1) aplicação:



Starer e peças de automóvel do alternador, baixo acionador de partida dos carros do dever







(2) vantagens:



 Tempo de ciclo do gancho de cabelo



O momento de ciclo para o fio pequeno do ímã é 2.5s a 3s pela parte





Comprimento de alimentação



Controlado pelo servo motor, ajustável





Gancho de cabelo que forma o processo



Endireite, alimentando o fio, remova o esmalte (fio) da imprensa do tempo de meio, corte, formando

(cilindro três para cortar, formar e torcer U)









parâmetro (de 3):

Tensão: 380V
Presure: Minuto 0.5Mpa
Diâmetro de fio 1.8mm 3.4mm
Comprimento de alimentação do fio: 0~250mm
Eficiência: 2.3s/pc
Poder: 500W
Peso: em torno de 700KGS
Dimensão: 1700mm*600mm*1650mm




configuração (de 4):



1. PLC de Mitsubishi, WEINVEIW tela táctil de 10 polegadas.



guia de 2.Taiwan HIWIN e módulo lineares, linha do servo motor do delta. Linha ajuste do comprimento.



3. Redutor planetário da precisão de Taiwan Nicholas.



4. Peças de Taiwan AIRTAC e válvulas de solenoide pneumáticas.



O gancho de cabelo que forma para a armadura do acionador de partida é um do processo de manufatura da armadura e abaixo da informação é exigido para verificar quando você envia o inquérito





1. Desenho formado do condutor Para verificar o tamanho do condutor e o ângulo do tamanho de R
2. Desenho da laminação da armadura Para verificar o adpation do fio formado que será introduzido ao entalhe da armadura pela máquina ou à mão
3. Amostra da armadura com o fio formado introduzido Para verificar e produzir o trabalho feito com ferramentas que concorda a amostra real





Clique por favor abaixo da imagem para ver o vídeo
