Parâmetro técnico do painel do telhado

1. Espessura da chapa de aço: 0.3-0.8mm (dependa da exigência)
2. Maneira da transmissão: única corrente
3. Material da transmissão: 45# de aço, extinguir de alta frequência
4. material do blad: Cr12, extinguindo o tratamento
5. Capacidade de Decoiler: Decoiler passivo de 3 toneladas
6. Formando a velocidade: 12-15m/min
7. Grupos do rolo: 16 estações superiores e 16 estações para baixo
8. Material do rolo: 45# de aço, tratamento extinguindo de alta frequência, HRC58-62
9. Material de alimentação: bobina de aço ou cor-revestida galvanizada
10. Axis principal: aço do nível superior 45# com extinguir o tratamento
11. poder do motor principal: 7,5 quilowatts

12. Energia hidráulica: 5.5Kw

Fluxo de funcionamento do painel do telhado

Decoiler----Alimentação---Formação do rolo---Corte---Corra para fora tabelas

Desenho do perfil

Lista da máquina

Dados técnicos

De-coiler passivo de 5 toneladas

Diâmetro interno da bobina: ¢460-520mm

Diâmetro máximo da saída da bobina: ¢1500mm

Max Coil Width: 1250mm

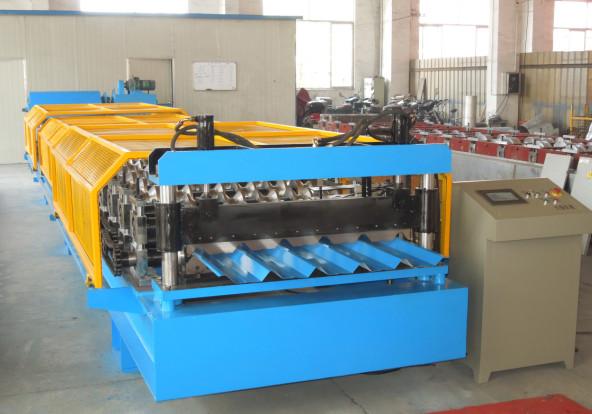

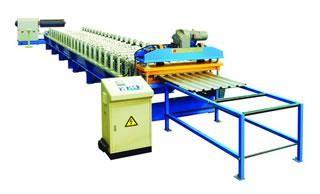

2. Rolo que forma a máquina:

Rolo que forma a máquina: RF-RP

Velocidade de rolamento: 10-12m/min (cortar o tempo não é incluir)

Espessura da chapa de aço: folhas pintadas cor de 0.3-0.8mm

Largura 1220mm e 1000mm da bobina

Sistema de controlo: PLC Panasonic

Estações do rolo: aproximadamente 18 estações

Material do rolo: aço da forja 45#, revestido com o cromo

Material do eixo e diâmetro: ¢70mm, material é 45# a forja de aço, Chrome com extinguir

Mutile o poder do motor: tipo wannan de 7.5kw Anhui

Pressão hidráulica: 12Mpa

Material das estações: Espessura 16mm da placa de parede

Tolerância: +1.5mm

Fornecedor do poder: 415V, 50HZ, fase 3

Maneira de movimentação: única corrente de 1 polegada

Cor da máquina: azul

O tamanho da máquina de formação: 9000*1500*1000mm

Peso da máquina: aproximadamente 6 toneladas

3.Cutting:

(1) cortando o movimento: As paradas principais da máquina e para cortar então automaticamente. Após o corte, a máquina principal reinicia automaticamente.

(2) material da lâmina: CR12mov com tratamento térmico

medição do comprimento (de 3): Automaticamente

(4) a espessura de corte: 0,3 - 0.8mm

(5) poder hidráulico da estação: 4 QUILOWATTS

4. Para fora tabela:

Adota o aço soldado e o rolo apoiado para transmitir os produtos.

Tamanho: 4000*1000*1000mm

5. Caixa de controle:

Peça elétrica do sistema de controlo

(1) fornecedor do poder: 415V, 50 hertz, 3Phase (ajustado com o requestment)

(2) medida do comprimento & da quantidade automaticamente;

(3) comprimentos & quantidades controlados por PLC, Panasonic

a irregularidade do comprimento (de 4) pode ser alterada facilmente.

(6). Painel de controle: Botão-tipo interruptor e tela táctil

unidade (de 7) de comprimento: milímetro (ligado o painel de controle)
