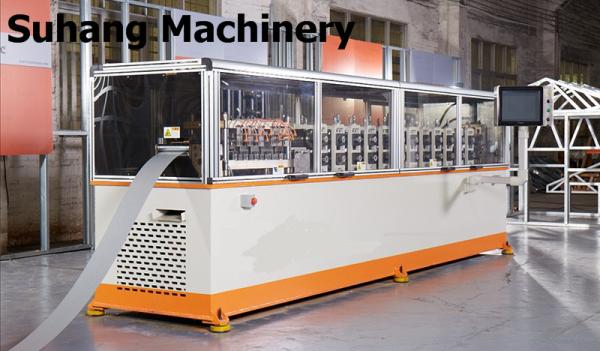

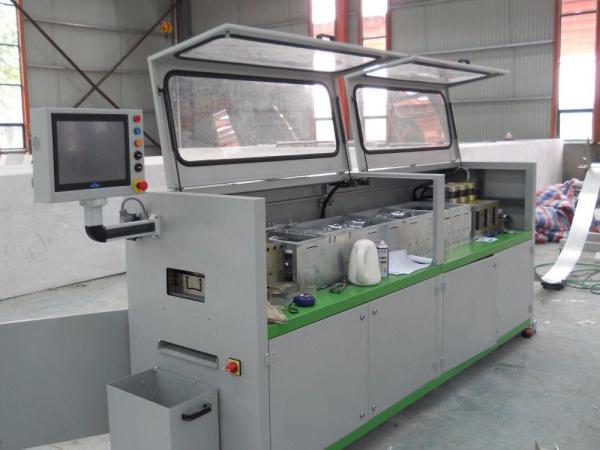

0.8-1.2 mm aço galvanizado c89 aço de calibre leve máquina de armazenamento

Processo tecnológico:

Decoiler feedwithguide punching Rollforming Cutting Produtos de recolha

Principais especificações:
Largura de alimentação 182 mm
Velocidade de produção normal 300-700 m/h
Velocidade máxima de produção 1500 m/h
Fornecedor de energia 380V 50Hz 3 fases ou conforme o seu pedido
Estação hidráulica 5,5 kW
Capacidade do reservatório hidráulico: 100 L
Pressão hidráulica: computador
Estruturas e matrizes de perfuramento: buraco de parafuso, travagem, fenda, corte de flange, fenda de tubulação, suspensão, corte
Tolerância: +- 0,5 mm
Tamanho da máquina: 4900*1000*1500mm
Peso: 5000 kg

Descolador: de 2 toneladas, descolador automático

1) Descolador vertical automático de cabeça única: 1 conjunto

a. Utilizando um desenho de aperto manual, ID da bobina:Ф460mm-Ф520mm, OD da bobina:Ф1400mm, Carga:2000kg
b. Descolagem automática de conversão de frequência
c. Potência:2.2 kW
2) Quadro: Usando a soldagem de chapas de aço, o recozimento geral para tratamento de tensão, para garantir o uso a longo prazo sem deformação; e processamento do centro de usinagem CNC para garantir a precisão dimensional.
3). Arco: Arco principal é a estrutura da caixa, caixa é o processamento do centro de usinagem CNC, arco auxiliar é a estrutura independente.
4) Molde de laminação: aço cromado Cr12mov, depois de HRC60-62 ° endurecido a vácuo para refinar o buraco e a extremidade da face, torno CNC para acabamento da superfície do rolo.
5) Eixo principal: Material para aço de ferramenta 40Cr, tratamento térmico de amortecimento e temperação, acabamento externo de moagem
6) Sistema de accionamento: Servo motor e ligação do redutor, entre a roda com precisão de engrenagem de dente duro operação de imersão de óleo, para garantir o uso de longo tempo sem desgaste.

7) Sistema hidráulico
a. Estrutura de armazenamento de energia, economia de energia e protecção do ambiente
b. Componentes hidráulicos: Alemanha Bosch Rexroth produtos
8) Molde de perfuração
O material do modelo da matriz é o aço de ferramenta S45C, inserção de molde com aço de alta qualidade D2 ou SKD11, peças de molde com produtos de arroz do Japão.
9) Partes elétricas
a. Controladores de movimento e PLC originários importados

b. Componentes de baixa tensão de marca internacional de primeira classe

10) Impressora a jato de tinta CNC

a.Configuração de uma impressora electrónica a jato de tinta baseada em solventes de alta qualidade, de qualidade industrial, escrita clara e sólida, fácil de instalar
b.Tintas comuns à base de solventes, fáceis de comprar e económicas de utilizar
c. Impressões automáticas geradas automaticamente pelo software de projeto, sem intervenção humana.
d.Por Frame Mac, o sistema de controlo de produção do fabricante LGS pode adicionar qualquer informação adicional, como nome da empresa, logotipo, websites, etc.

Sistema de controlo CNC

Função: Transferir diretamente os parâmetros de projeto para o computador de controlo através da interface USB ou da rede, importados pelo software de controlo NC instalado no computador e ler automaticamente o BOM

Documento, selecionar o lote de produção após a importação

Controlador externo: comando remoto sem fios e botões de parada de emergência na tampa dianteira e traseira do dispositivo
