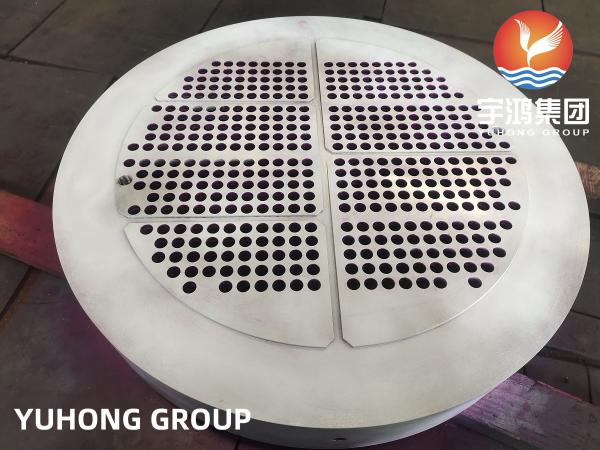

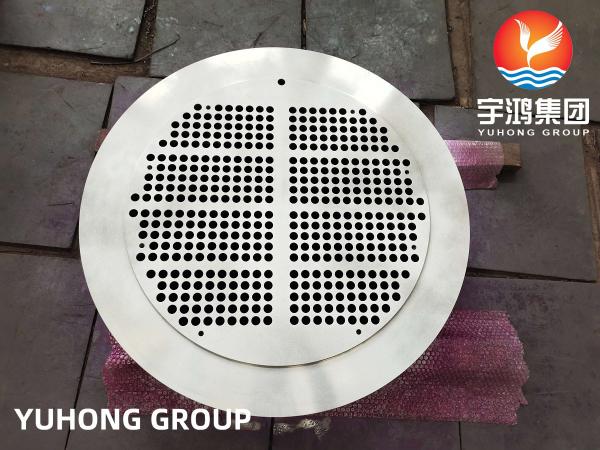

Uma folha de tubo é uma placa, folha ou parede que é perfurada com um padrão de furos projetados para adaptar tubos ou tubos.Estas folhas são utilizadas para suportar e isolar tubos em trocadores de calor e caldeiras ou para suportar elementos de filtroAs folhas de tubo têm diferentes tamanhos e uma série de furos são feitos para criar um lugar onde as extremidades do tubo são soldadas.Folha de tubo flutuante e folha de tubo estacionária.

Dependendo da aplicação, uma folha de tubo pode ser feita de vários metais ou de resinas compostas ou plástico.

Uma folha de tubo pode ser revestida por um revestimento que sirva de barreira à corrosão e de isolante e também pode ser equipada com um ânodo galvânico.
As folhas de tubos podem ser utilizadas em pares em aplicações de intercâmbio de calor ou individualmente quando se utilizam elementos de suporte num filtro.

Como julgar a qualidade do tubo?

A precisão do processamento da folha de tubo, especialmente o espaçamento entre os furos do tubo e a tolerância do diâmetro do tubo, a perpendicularidade e o acabamento,Afeta significativamente o desempenho de montagem e de serviço dos equipamentos químicos acima enumerados.

Com a grande escala de equipamentos químicos e estações de energia, o diâmetro da folha de tubo está ficando cada vez maior.

As características da folha de tubo grande são grande número de furos, densidade, pequeno diâmetro, profundidade, alta precisão e requisitos de acabamento.

Teste de penetração (PT)

Teste ultrasónico (UT)

Para que é usado um trocador de calor?

Os trocadores de calor são usados para dar controle sobre a temperatura em vários processos para aumentar a eficiência, prevenir o superaquecimento ou outros perigos potenciais e melhorar a segurança.

Por exemplo, um resfriador de óleo resfria o óleo quente passando água fria ao lado do tubo de óleo quente.

Onde quer que o calor seja gerado em um processo, os trocadores de calor podem ser usados para manter o processo seguro, bem como usar a energia térmica da forma mais eficiente.Como há tantos lugares diferentes que podem ser usados, há muitas variedades diferentes.
