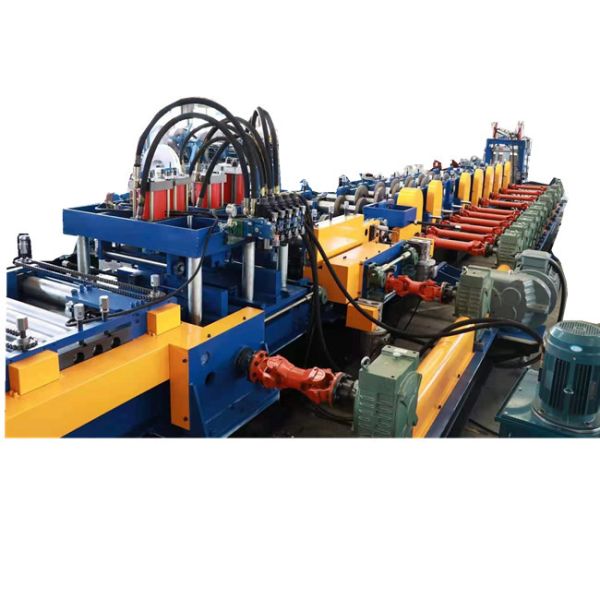

C purline, U purline, M purline Z purline, C & Z purline máquina de laminagem

O aço CZ pode ser usado para construir a estrutura principal e, após um processamento profundo, pode atender bem aos requisitos de projeto da estrutura do edifício, tornando a estrutura do edifício mais estável e confiável. O aço em forma de C é utilizado principalmente em algumas vigas de parede e tiras de sândalo em edifícios, que podem obter uma estrutura de edifício relativamente resistente.  O aço em forma de Z é um aço comum formado a frio que é comumente usado em grandes estruturas de aço, especialmente em edifícios como fábricas, e tem resistência sísmica. Prateleiras, estufas de vegetais e móveis: O aço CZ também é usado na produção de prateleiras, estufas de vegetais e móveis.

De acordo com o uso e aplicação de purlines, projetado os seguintes tipos C purline, U purline, M purline Z purline, C & Z purline máquina de formação de rolamento;

1. Máquina de moldagem de rolos de linhas leves (espessura de 1 a 2,5 mm, por exemplo)

2Máquina de moldagem de rolos de linhas de carga pesada (espessura de moldagem de 1,5 a 3,5 mm ou 4,5 mm)

3. Máquina CZ purline totalmente automática

4. C U Z M máquina de linhas

5. Máquina de formação de laminados semiautomática (de C a Z por corrimão ou por ajuste PLC)

Pegue os seguintes tamanhos, por exemplo, para mostrar-lhe como o totalmente automático CZ máquina purline é projetado: Pegue aqueles tamanhos populares para sua referência, todos eles poderiam ser feitos por uma máquina

Como escolher a máquina adequada de acordo com as suas necessidades?

1Por favor, escolha o modo de máquina de acordo com a espessura do material, dureza.5mm e então temos que usar o tipo caixa de velocidades tipos de trabalho pesadoSe apenas a espessura de 1,0 a 2,5 mm, e só aço macio e então podemos usar a máquina de carga leve CZ purline.

2. Escolha o modo CZ purline, considerando a largura do fundo. Se a largura do fundo para 400 mm ou mais maior, melhor escolher o molde de trabalho pesado.

3. Escolha o modo CZ purline, de acordo com o grau automático: Por exemplo, se você quiser ajustar a faixa de espessura automaticamente, se você quiser mudar os tamanhos por PLC,se você quiser mudar a forma de C para Z e então podemos escolher o molde totalmente automático.

4Se escolher o molde CZ, por favor, considere o seu orçamento.Se você acha que você tem o engenheiro de procissão e você pode lidar com a máquina facilmente enquanto seu orçamento é limitado e então podemos considerar o tipo econômico, utilizando cadeia como transmissão, ajustes manuais.

Na parte seguinte, introduzirei o tipo automático:

Na parte de nivelamento, há também servomotor, uma vez que a largura da bobina de entrada muda, a parte de nivelamento fará o ajuste automaticamente.

Rolamento plano de alimentação+pares duplas de rolamentos neutros.o que significa que os rolos podem ser ajustados à esquerda e à direita separadamenteO volante de mão deve estar no lado operativo e ter uma função geral de movimento lateral.

Servo-ajuste da altura da cintura e largura da parte inferior, ajuste da espessura através de um servomotor de acionamento centralizado da engrenagem de minhoca e ajuste da engrenagem de minhocaO engrenagem de minhoca e as posições dos rolamentos têm furos de injecção de óleo, CZ troca para ajuste manual.

Capa do rolamento e porca: cromada

Redes de formação: 16 linhas

Material do rolo: Cr12, tratado termicamente a HRC58-60 após usinagem CNC, torneamento de precisão

Material do eixo: 40Cr

Diâmetro do eixo: 70/95 mm

Modo de transmissão: caixa de velocidades

Velocidade: aproximadamente 20-40 m/min

Motor principal: 45 kW * 2 unidades, motor de frequência AC variável Siemens

Redutor de engrenagens: série K

Potência do motor de ajuste de tamanho: 2 * 1.5kw+2.2kw, servomotor Siemens V90

Ajuste do espaço livre dos rolos para diferentes espessuras: 8 * 0,75kw (de acordo com o projecto real)

Direcção: assegurar a direcção do produto acabado

Corte hidráulico: corte de rastreamento, torção de 45 graus, sem desperdício, um modelo com um par de lâminas

Material de molde de corte: Cr12 mov

Sistema de refrigeração: sistema de lubrificação refrigerado a água, com reservatório de água e bomba.Uma tela de filtro é adicionado na entrada do tanque de água para evitar que os detritos de água de entrar no tanque de água e danificar a bomba

Voltagem: 460V, 60Hz, 3ph, (de acordo com as exigências do cliente)

Na parte superior do quadro, vamos projetar com o servo motor também, a partir do exemplo a espessura de 1,5 a 3,5 mm, podemos fazer alterações automáticas de acordo com o controle PLC, desta forma,Podemos torná-lo 100% preciso..

Quando se trata de tipos super grossos ou pesados, o empilhador automático também é necessário.

Por outro lado, deixe-me compartilhar um design mais econômico C & Z máquina de formação de rolamento de linha de rolamento para sua referência: Este tipo podemos usar a cadeia como transmissão e, em seguida, o custo será mais baixo.

Quanto à parte de perfuração da máquina CZ,Temos três tipos para sua referência.:

1Punção independente, que é para mais punção.

2. Antes de perfurar, se o perfurar no lado, temos que fazer o antes de perfurar

3Após o punching, se o punching na parte inferior e perto do final, podemos usar o after punching.

Este perfurar é bom se você tem muitos buracos para perfurar, por este tipo podemos mudar acaba facilmente e melhorar a velocidade de trabalho da máquina.

Depois de bater:

E se a solução, eu só quero fazer um tamanho fixo?

Você pode escolher este tipo tipo de placa do meio, o custo será mais baixo e mais fácil de usar.

Para mais perguntas, pode contactar-nos a qualquer momento.
