O Purlin de C Z lamina a formação da máquina ao aço carbono Q195/Q235

Composição da máquina:

Rolo que forma a máquina principal .............................. 1 unidade

Uncoiler manual ............................................. 1 unidade

Painel de controle .................................................. 1 unidade

Estação hidráulica ..........................................… 1 unidade

O manual para fora apresenta ........................... ................... unidade 2

Processo tecnologico:

De-bobinamento---alimentação---Perfuração---corte---formação do rolo---Para fora tabela

Detalhes da especificação:

especificações 1.Purlin:

   Para o purlin de C: largura: altura de 80-350mm: 40-80mm, reforço pequeno: 14-25mm

   Para o purlin de Z: largura: altura de 80-350mm: 40-80mm, reforço pequeno: 14-25mm

espessura 2.Coil: 1.2-3.5mm Q195~235, bobinas do zinco & bobinas laminadas a alta temperatura

velocidade 3.Working: 10-25m/min (que não contem a perfuração e o corte do tempo)

rolo 4.Forming: 17steps

rolo 5.Leveling: 5steps (acima de 2 e trague 3)

6.Rectifying: uma etapa

7.Feeding & guiamento: 2 grupos, 4 rolos

8.Material do rolo: GCr15, extinto

9. Material do eixo principal: aço de 45 ﹟

motor 10.Main: 15KW

11.Feeding, nivelando o poder do motor: 7,5 QUILOWATTS

pressão 12.Hydraulic: 15-20MPa

poder 13.Hydraulic: 7,5 QUILOWATTS

servo motor 14.two e codificador quatro

15.Transmission: Transmissão perto pela linha dobro das correntes 1.2Inch

dimensão 16.Main: 11000 x 1400 x 1400mm (L x W x H)

peso 17.Total: 14000kg

Caráter da estrutura principal:

a. a estrutura é simples e a aparência da máquina é bonita porque nós adotamos a estrutura e o processo do forma-aço no conjunto após a solda. Tem a capacidade da carga forte e da operação estável ao correr a máquina.

b.All os componentes da máquina são da empresa tipo-famosa de modo que assegurem à máquina a função normal muito eficazmente.

c. nós adotamos a formação comprimento-fixa automática e o corte para garantir o comprimento para ser precisos e o produto acabado claro sem deformar-se.

d. é muito fácil instalar o equipamento e apropriado para produzir na fábrica.

e. a máquina tem características de baixo nível de ruído e da eficiência elevada.

Especificação da produção:

O usuário pode conseguir o purlin de C Z com todo o comprimento, largura e qualquer tamanho do furo.

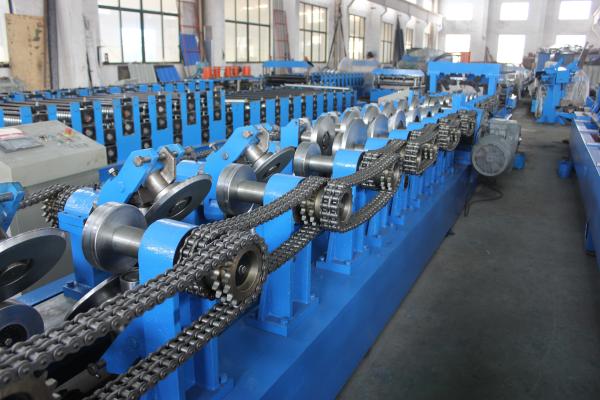

Imagens da máquina:
