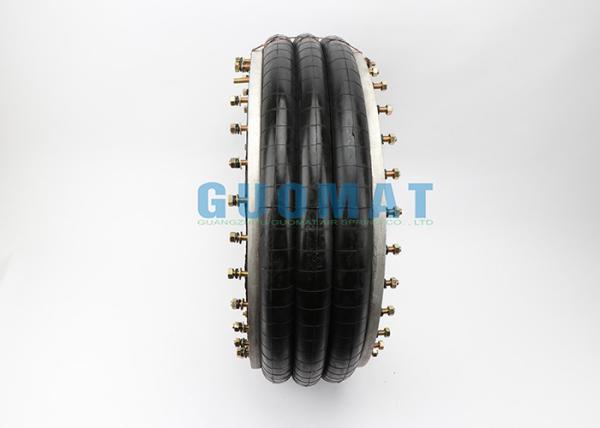

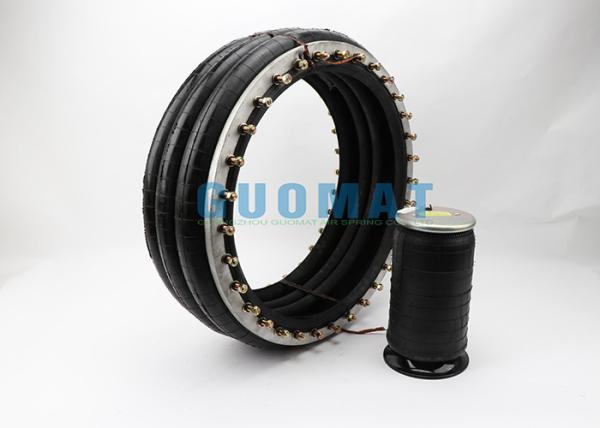

Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
Especificações
Número de modelo :
3B6984
Lugar de origem :
China
MOQ :
1PC
Termos do pagamento :
T/T, Western Union, Paypal ou outro
Capacidade da fonte :
1000pcs/week
Tempo de entrega :
2-8 dias do trabalho
Detalhes de empacotamento :
caixa forte da caixa ou como a necessidade dos clientes
Materiais :
Liga de alumínio e borracha
Contitech :
FT 2870-45 RI HP
Garantia :
12 Meses
Peso líquido :
19,5 QUILOGRAMAS
O outro nome :
mola de ar de borracha
Capacidade da pressão :
Um Pa de 0.2-0.8 M
Peso bruto :
20,5 QUILOGRAMAS
Anel da flange :
com
Método da conexão :
Conexão do anel da flange
Tamanho do anel da flange :
638 milímetros
DIÂMETRO DO CÍRCULO DE PARAFUSO :
596 milímetros
Descrição

Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984





Especificações complicadas triplas industriais da mola de ar



execução
Artigo não.
Somente foles de borracha
61978
Foles com anéis de aço RI11014 do grânulo
68027





Especificações técnicas:



Barra mínima da pressão 0
Barra máxima da pressão 12
Força de restauração à altura mínima * N 2000
Peso total 36,5 quilogramas
Uma altura mínima * 125 milímetros
Máximo do curso de B (máximo recomendado) * 445 (355) milímetros
Máximo do diâmetro C1 * 720 milímetros
O C2 exigiu o espaço da instalação 770 milímetros
Círculo do furo de montagem de D 597,5 milímetros
Superfície da selagem E1 e de montagem dentro de 542 milímetros

Superfície da selagem E2 e de montagem fora de 587 milímetros

Profundidade da linha de F 14 milímetros
Linha M10 da montagem de G





Fabricante Part Number

FT 2870-45 RI HP

FT2870-45RIHP

FT2870-45 RI HP

 Tipo do anel do grânulo 4
Barra 7 máxima do diâmetro @ (milímetros) 709 Dim# C (diâmetro milímetros do círculo de parafuso) 597
Altura máxima (milímetros) 114 # dos parafusos (cada anel) 32
Curso máximo (milímetros) 361 Altura do projeto (milímetros) 381
Altura útil mínima (milímetros) 475 Barra 3 (kN) 78,5
25 milímetros (kN) 174,6 Barra 5 (kN) 132,9
50% de Max Stroke (kN) 150 Barra 7 (kN) 187,9
Curso máximo (kN) 106,5 Frequência natural (barra @5) (fn (hertz) 1,2
Technigram aplicável? 113 7 hertz 97
Material 2-dobra, cabo de grande resistência 13 hertz 99,3
    25 hertz 99,8





Altura do conjunto (milímetros)



   440 400 360 320 280 240 200 160
BARRA 7 do volume @ (cu cm)   135784 125615 114722 102796 90465 77839 64589 50778
BARRA 7 da área do EFF @ (cm quadrado)   2394 2596 2757 2897 3026 3151 3277 3407

força do kN



BARRA @3



 67,39 74,50 80,12 84,65 88,33 91,63 95,16 99,35

BARRA @4



 92,19 101,14 108,37 114,48 119,71 124,49 129,35 134,85

BARRA @5



 116,52 127,36 136,16 143,61 150,09 156,08 162,19 168,98

BARRA @6



 143,26 155,70 165,72 174,35 182,12 189,54 197,05 204,99

@7BAR



 167,54 181,66 192,94 202,76 211,80 220,56 229,36 238,43





Os benefícios deste projeto são principalmente os seguintes:



1, melhora a capacidade de trabalho da curva da mola de ar
Em alguma produção, a exigência da capacidade de funcionamento da curva da mola de ar é relativamente alta, a aro de montagem pode ser eficaz, e a capacidade de trabalho da curva da mola de ar é melhorada, e mais o número de curvas, mais forte a capacidade do trabalho de superfície.



2. estenda a vida útil da mola de ar
A bolsa a ar da mola de ar e os tampões do parte superior e os mais baixo da gama são conectados frisando. Se a largura da expansão da aro não está controlada pela aro, quando a mola de ar está comprimida pela pressão, a dobradura da pele e da borda de ondulação será relativamente alta, e a dobradura da altura será repetida. Acelere o envelhecimento das junções do tampão de extremidade e encurte a vida útil das molas de ar.



Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984Mola de ar complicada tripla industrial GUOMAT do FT 2870-45 RI HP ContiTech 3B6984
