Especificações
Número do modelo :
T321740201
Local de origem :
China
Quantidade mínima de encomenda :
5 peças
Condições de pagamento :
T/T
Capacidade de fornecimento :
milhares
Prazo de entrega :
15-30 dias
Detalhes da embalagem :
Cartão
Parte N°. :
T321740201
Segurança :
EN62040-1
Eficiência :
96% / 91%
Força dielétrica CC/AC :
4300 Vdc
Potência nominal de saída (VA) / (W) :
2500 / 2000
Voltagem nominal (DC) :
60 V
Corrente nominal :
35 A
Intervalo de tensão (AC) :
150-265 V
Descrição

Descrição

BRAVO é um inversor modular compacto e escalável que fornece uma fonte de alimentação CA de onda senoidal pura. Em conjunto com um sistema de energia CC, ele fornece uma excelente solução de backup CA. Ele usa a mais recente tecnologia de inversor, fornecendo eficiência energética superior em um tamanho compacto.

A tecnologia “Twin Sine Innovation” (TSI) elimina todos os pontos únicos de falha com escalabilidade total; até 32 módulos em paralelo e alta eficiência de até 96%, reduzindo os custos operacionais.

Aplicações

Todas as aplicações críticas de negócios e todos os tipos de cargas CA. O design é modular e escalável com módulos inversores hot-swap que garantem baixo Tempo Médio de Reparo (MTTR), redução nos custos de serviço e atende às necessidades de mudança para expansão futura.

Especificação

24 / 230 48 / 230 60 / 230 110 ** / 230 220***/ 230
EM GERAL
EMC (imunidade) EN 61000-4-2 / ​​EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5/ PT 61000-4-6 / PT 61000-4-8
EMC (emissão) (aula) PT 55022 (UM) PT 55022 (B)
Segurança EN62040-1
Resfriamento / Isolamento Forçado / Duplicado
Tempo médio de produção (MTBF) 240 000 horas (MIL-217-F)
Eficiência (típica): Conversão de energia aprimoradaersão / em linha > 95,5% / > 89,5% 96% / 91% 96,5% / 92,5%
Dielétrico força CC/CA 4300 Vcc
Verdadeiro Sistemas Redundantes – complIante

3 desconexão níveisem saída CA e CC em poder portos

4 desconexão níveis em CA em porta

RoHS Em conformidade
Vibração GR63 vibração de escritório 0 a 100 hz-0.1 g / vibração de transporte 5-100 Hz 0,5 g 100 para 500 hz-1,5 g / Teste de queda
Condições de operação

Projetado para instalaçãonão em um IP20 ou Ambiente IP21.

Quando instalado em um lugar empoeirado ou ambiente úmido, apropriado medidas (filtragem de ar, …) deve levado.

Altitude acima mar sem de-avaliação < 1500 m / redução de classificação > 1500 m – 0,8 % por 100 eu
Ambiente/armazenar temperatura/relativo umidade -20 a 50 ° C / -40 para 70 ° C/ 95 %, não condensante
Material (invólucro) Aço revestido-ALU ZINCO
SAÍDA CA PODER
Potência nominal de saída (VA) / (C) 1500 / 1200 2500 / 2000
Capacidade de sobrecarga de curta duração 150 % (15 segundos) 110 % sagacidade permanenteoi T° faixa
Fator de potência de carga admissível Completo poder classificação de 0 emdutivo para 0 capacitivo
Interno temperatura gerenciamento e trocar desligado Sim
Tensão nominal (CC) 24 V 48 V 60 V 110 V 220 V
Faixa de voltagem (CC) 19 – 35 V 40 - 60 V 48 - 72 V 90 - 160 V 170 - 300 V
Corrente nominal

56 A (em 24 VCC e

Saída de 1200 W)

46 A (em 48 VCC e

Saída de 2000 W)

35 A (em 60 Vcc e

Saída de 2000 W

19 A (em 110 Vcc e

Saída de 2000 W)

9,8 A (em 220 Vcc e

Saída de 2000 W

Corrente máxima de entrada (para 15segundo) / voltagem ondulação 84 Um / < 100 mV rms 84 Um / < 2 mV Psofo 52 Um < 100 mV rms 29 A / < 200 mV rms 14,9 A / < 200 mV rms
Limites de tensão de entrada Selecionável pelo usuário com T2S interface

CA ESPECIFICAÇÕES DE ENTRADA

Entrada CA disponível somente com Módulos EPC, REG módulos fazem não ter qualquer ACin

Tensão nominal (CA) 220/230/240 V 1P ou 3P (Mín. 3 prateleiras para 3P)
Faixa de voltagem (CA) 150-265 V
Queda de energia 150 para 185 V redução linear 150 VA/120 Watts por 10Vácuo
1200 VA / 960 W @ 150 Vca 2000 VA/1600 W @ 150 Vca
Faixa de conformidade antes da transferência para CC Ajustável
Poder fator > 99%
Faixa de frequência (selecionável) / syintervalo de sincronização 50 – 60 Hz / alcance 47 – 53 Hz / 57 63 Hz
Tensão nominal (CA*) 220/230/240 V
Frequência / frequência accuracia 50 - 60 Hz / 0,03 %
Distorção harmônica total (resisativo carregar) < 1.5 %
Impacto de carga tempo de recuperação 0,4 EM
Ligar atraso 20 s a 40 s dependendo no número de módulo emparado
Corrente nominal. Protegido contra rcorrente inversa 6,6 UMA 10,9 UMA
Crista fator no nominal poder 2.8 : 1 3 : 1
Com gerenciamento de curto-circuito e protegersobre
Curto-circuito limpo vocêcapacidade p 10 x EUnão por 20 mseg - Disponível enquanto Rede elétrica está disponívelem CA entrada porta Com controle e gerenciamento de magnitude
Corrente de curto-circuito após limpeza acima capacidade 2.1 EUnãodurante 15 e e 1.5 EUnão depois 15 e
EM TRANSFERÊNCIA DESEMPENHO
Máx. interrupção de tensão / tensão transitória total duração (máx.) 0 s / 0 e
Mostrar Sinóptico LIDERADO
Saída de alarmes / supervisão Contatos secos na prateleira / Padrão USB port e MODBUS em T2S, opcional : Candidíase Mostrar / Candis TCP-IP
Remoto sobre/desligado sobre terminal traseiro da prateleira vocêeu T2S

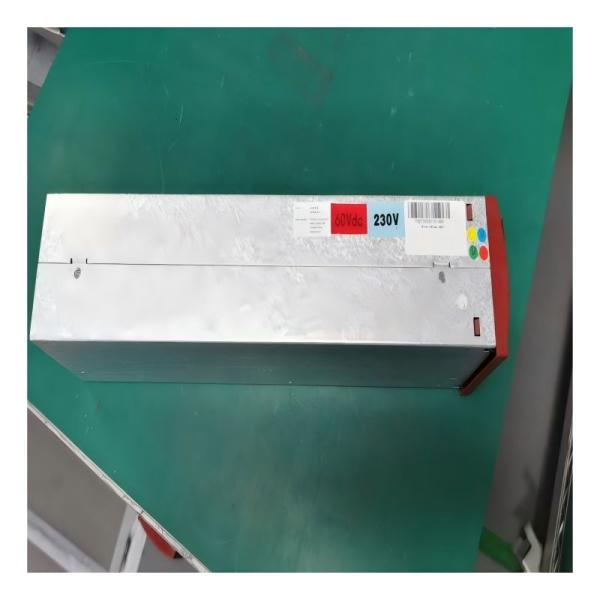

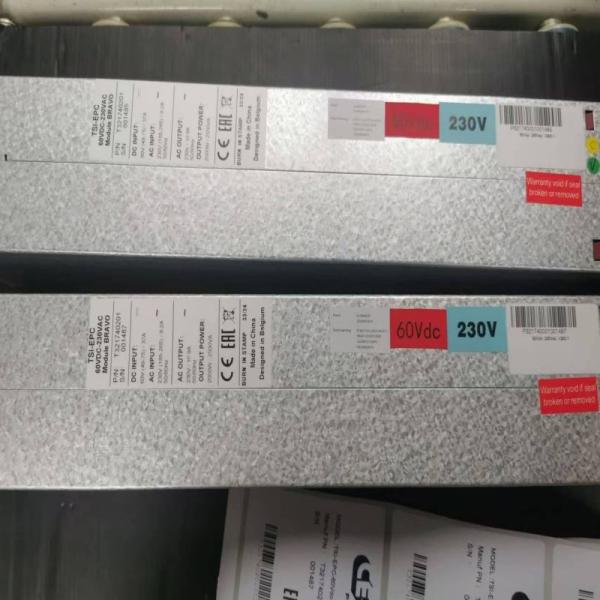

Exibição do produto
