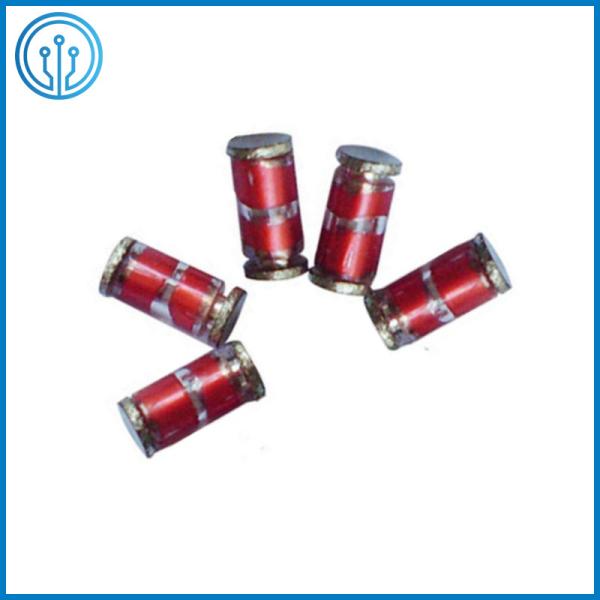

Prendedor de vidro sem chumbo 500V 30% 1KA do impulso do tubo de descarga G3S de SMD MELF 2.6x5.0mm

Aplicação do tubo de descarga de vidro sem chumbo G3S de SMD MELF

* fontes de alimentação
* o motor acende a eliminação
* absorção da faísca do interruptor do relé
* linha de dados guarda do pulso
* dispositivos eletrónicos que exigem UL497A e UL497B complacentes
* telefone/fax/modem
* transmissores/receptores de alta frequência do sinal
* antena satélite
* amplificadores de rádio
* sistemas de alarme
* tubos de raio de cátodo nos monitores/tevês

Características do tubo de descarga de vidro sem chumbo G3S de SMD MELF

* aproximadamente zero escapes atuais antes de apertar a tensão

* menos deterioração no estado de ligar/desligar.

* capacidade alta de suportar curto circuitos repetidos.

* baixa capacidade do elétrodo (≤1.0pF) e isolamento alto (≥100MΩ).

* RoHS complacente.

* simétrico bilateral.

* temperatura, umidade e luminosidade insensíveis.

* temperatura de trabalho: ℃ de -25℃~ +65

* temperatura de armazenamento: -25 ~ + ℃ 85℃

* nível 1 das reuniões MSL, por J-STD-020

Tamanho do tubo de descarga de vidro sem chumbo G3S de SMD MELF (milímetros)

Desempenhos elétricos do tubo de descarga de vidro sem chumbo G3S de SMD MELF

Porque use a proteção do impulso?

Os protetores de impulso protegem pessoais e equipamento de danificar impulsos de alta tensão do relâmpago, do interruptor indutivo, do pulso eletromagnético nuclear, da descarga eletrostática, ou da interferência das linhas de abastecimento do poder. De um ponto de vista do projeto, os circuitos de proteção custam somente o dinheiro e, se as exigências de cliente ou as entidades regulares não os exigem, serão esquecidos facilmente. Contudo, a proteção apropriada do impulso é benéfica. O equipamento protegido não será afetado pelos impulsos de alta tensão alistados acima. Isto resultará dentro:

• Falhas reduzidas do campo

• Qualidade e confiança melhoradas de produto

• Custo de qualidade reduzido

A figura abaixo ilustra a rentabilidade de adicionar a proteção do impulso demonstrando o reparo da unidade custou para quebrar mesmo sobre uma escala de taxas do retorno para custos adicionados da proteção de $0.50/unit e de $1.00/unit.

Com as melhorias em curso da pesquisa e do planejamento, Littelfuse desenvolveu uma família dos produtos da proteção do impulso que oferecem características impressionantes para uma variedade de aplicações. Quatro características de diferenciação são encontradas em cada produto da proteção do impulso de Littelfuse:

• Avaliação alta da corrente de impulso

• Longa vida

• Resposta rápida

• Construção áspera

Uma comparação de tecnologias do prendedor do impulso

No mundo de hoje da eletrônica sensível, um assunto cada vez mais importante transformou-se a proteção de componentes eletrônicos dos impulsos da sobretensão. Há uma multidão de dispositivos no mercado com esta finalidade mas que são as diferenças entre eles e qual é o melhor para que aplicação? O seguinte descreve, analisa, e compara estes dispositivos em detalhe. Basicamente há dois tipos de classificações da proteção do impulso com o cada um que consiste em seu próprio grupo de dispositivos:

PÉ DE CABRA

Ar Gap

Bloco do carbono

Tubo de descarga do gás (GDT)

Retificador controlado de silicone (SCR)

BRAÇADEIRA

Zener (avalancha)

Diodo

Varistor de óxido metálico (MOVIMENTOS)
