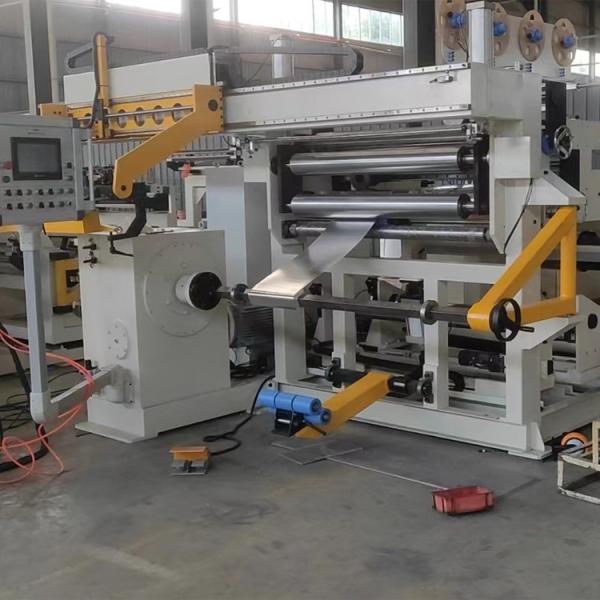

Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Especificações
Número do modelo :
BRJ1200-2
Local de origem :
China
Quantidade mínima de encomenda :
1 conjunto
Condições de pagamento :
T/T, L/C
Capacidade de abastecimento :
100 conjuntos por ano
Tempo de entrega :
45 dias
Detalhes da embalagem :
Embalagens navegáveis
Nome do produto :
máquina de enrolamento da folha do transformador
Função :
fazendo a bobina da folha
Espessura da folha do Cu :
0.2 - 2.0mm
Espessura da folha de alumínio :
0.3 - 3,0 mm
Largura máxima da folha :
1200 mm
Cor da máquina :
Conforme solicitado
Potência do motor :
15 kW
Velocidade de enrolamento :
0 ~ 18rpm
Descrição

Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora





Descriçãode máquina de enrolar folhas de transformador BRJ1200-2



A máquina de enrolar folhas de transformador é um equipamento especial de enrolamento para enrolar bobinas de folhas de condutor.Este tipo de máquina de enrolar folha de transformador pode enrolar uma ou duas camadas de folha de condutorUma ou duas camadas de papel de isolamento também podem ser enroladas pela máquina de enrolamento de folha.





Principalcoponentesde máquina de enrolar folhas de transformadorBRJ1200-2

  • Quadro principal
  • Unidade de enrolamento
  • Decolador de folhas
  • Descoilador de isolamento
  • Alimentação de tiras de enchimento final
  • Sistema de limpeza
  • Sistema de corte
  • Sistema de descascagem de folhas
  • Sistema de alinhamento das bordas
  • Unidade de solda automática
  • Sistema de controlo eletrónico
  • Sistema pneumático



TécnicopArametrosde máquina de enrolar folhas de transformador BRJ1200-2



As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ1200-2 são mostradas abaixo, no entanto, a máquina de enrolar folhas de transformador também pode ser fabricada conforme solicitado.

Largura máxima da folha: 1200 mm
Max. Superdose da bobina terminada: Φ1.000 mm
Min. Identificação da bobina finalizada: Φ130 mm
Forma da bobina acabada: Oval, circular e retangular, etc.
Material da folha de condução: De cobre ou de alumínio
Espessura da folha Min. e Max. (Alumínio): 0.3 ~ 3,0 mm
Espessura da folha Min. e Max. (Cobre): 0.2 ~ 2,0 mm
Material de folha de condutor OD.: Φ1.000 mm
Identificação do material da folha de condutor: Φ500 mm
Diâmetro do descolador do condutor: Φ400 ~ 520 mm
Potência de enrolamento: 15 kW
Velocidade de enrolamento: 0 ~ 20 rpm
Modo de solda: TIG
Modo de corte: Cobre de rolos elétricos
Equipamento de isolamento: Expandivel (ação pneumática de abertura/fechamento)
Alimentação de banda de enchimento final: 8 peças
Sistema de alinhamento da borda: Desvio de retificação automática de detecção fotoelétrica
Interface do utilizador: 10 polegadas (254 mm) de tela sensível ao toque
Distância de contagem: 0 ~ 9999.9



Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora

Figura 1: Visão lateral da máquina de enrolar folhas de transformador
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ1200-2
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadoraMáquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadoraMáquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora

Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
Máquina automática de enrolar folhas de papel TIG de soldagem de resina fundida transformadora
