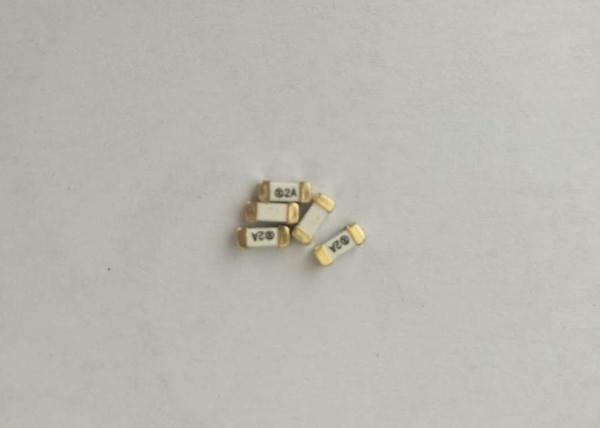

Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable
Especificações
Número de modelo :
STE1200
Lugar de origem :
Dongguan, guangdong, porcelana
MOQ :
1000pcs
Termos do pagamento :
T / União, T Ocidental, MoneyGram
Capacidade da fonte :
5,000,000pcs pelo dia
Tempo de entrega :
7-10 dias
Detalhes de empacotamento :
Fita no carretel; 1.000 PCes no carretel de 7 polegadas do diâmetro, fita larga de 12mm, padrão 481
Nome do produto :
Fusível de superfície da montagem
Resettable :
Não
Avaliação da tensão :
125VAC
Avaliações atuais :
250mA~15A
Número de arquivo da agência :
E340427
padrão :
De acordo com UL 248-14
Tamanho :
Tamanho pequeno (6.1mm*2.5mm)
vantagem :
Grave e bobine para a colocação automática
Aplicação :
Aplicação do agregado familiar, iluminação automotivo, do diodo emissor de luz, telecomunicações etc
Diretriz orientadora de RoHS :
2002/95/EC
Quebrando a capacidade :
50A@300VAC 50A@250VAC 200A@125VAC
Tampões de extremidade :
Tampão de bronze chapeado Au
Corpo :
Tubo cerâmico quadrado não transparente
Elemento do fusível :
Fio da liga Cu-AG
Descrição



Fusível de superfície 125Vac da montagem do intervalo habilitado o mais barato da série 2410 do UL STE único 2 ampères





Relação da transferência da folha de dados do pdf: O intervalo habilitado o mais barato da série 2410 do UL STE…





Vista geral



2410 fusíveis da montagem da superfície do quadrado do lento-sopro da série do STE são construções cerâmicas do tampão do tubo/extremidade, RoHS complacente, halogênio livre e a ligação (Pb) isenta das exigências da diretriz orientadora de RoHS (2002/95/EC), com aprovações da agência da segurança dos E.U. (UL/CSA). Forneça a proteção preliminar e secundária de nível de placa de circuito em uma grande variedade de aplicações. Com capacidade de suporte atual do inrush excelente, a confiança excelente para o thermal e choque do mecânico, igualmente têm uma confiança alta e a capacidade estável da solda, tampões de extremidade está disponível no ouro/prata/em folheado a níquel.



Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable





Características



• Intervalo (Lento-sopro)

• Tamanho pequeno (6.1mm*2.5mm)
• Vasta gama de avaliação atual disponível

• Variação da temperatura de funcionamento larga
• De-avaliação da baixa temperatura

• RoHS complacente
• Grave e bobine para a colocação automática

• Metais sem conflitos





Aplicação



• Iluminação do diodo emissor de luz

• PC do caderno

• Dispositivos da bateria

• Dispositivos de LCD/PDP
• Inversor do luminoso do LCD

• Dispositivos portáteis

• Fonte de alimentação

• Dispositivos dos trabalhos em rede
• Servidor do PC

• Sistema do ventilador de refrigeração

• Sistema do armazenamento

• Sistema das telecomunicações
• Estação base sem fio

• Bens brancos

• Console do jogo

• Equipamento de escritório
• Câmara digital

• Equipamento industrial

• Equipamento médico

• Dispositivos automotivos





Padrões e aprovações da agência



Padrões: De acordo com UL 248-14.



Agência

Escala do ampère

Número de arquivo da agência
UL 50mA ~ 15A E340427 (JDYX2)
CUL 50mA ~ 15A E340427 (JDYX8)





Dimensões e estrutura (unidade: milímetro)



Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable

Disposição da almofada de Recommeded

Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable





Lista material



NÃO.

Nome de parte

Material
1 Tampões de extremidade Tampão de bronze chapeado Au
2 Corpo Tubo cerâmico quadrado não transparente
3 Elemento do fusível Fio da liga Cu-AG





Especificação



Catálogo

Não.

Ampère

Avaliação

Tensão

Avaliação

Quebra

Capacidade

Frio nominal

Resistência

(Ohms)

Mim2TMelting

Integral (A2. S)
STE0250 250mA 125VAC

50A@300VAC

50A@250VAC

200A@125VAC

 0,860 0,145
STE0300 300mA 0,620 0,162
STE0315 315mA 0,550 0,189
STE0375 375mA 0,470 0,200
STE0400 400mA 0,380 0,238
STE0500 500mA 0,320 0,275
STE0600 600mA 0,285 0,470
STE0630 630mA 0,256 0,566
STE0700 700mA 0,208 0,805
STE0750 750mA 0,175 1,240
STE0800 800mA 0,155 1,880
STE1100 1A 0,148 3,500
STE1125 1.25A 0,102 4,760
STE1150 1.5A 0,085 6,305
STE1200 2A 0,044 8,950
STE1250 2.5A 0,043 16,025
STE1300 3A 0,033 21,560
STE1315 3.15A 0,029 22,750
STE1350 3.5A 0,027 27,050
STE1400 4A 0,025 31,808
STE1500 5A 0,019 40,250
STE1600 6A 0,018 67,245
STE1630 6.3A 0,017 73,550
STE1700 7A 0,016 76,280
STE1800 8A     0,015 80,750
STE2100 10A     0,014 110,380
STE2120 12A     0,013 158,080
STE2150 15A     0,012 160,680



Nota:

O ► estes cataloga não a resistência fria e o valor de I2t é pendente devido aos elementos do fusível será personalizado;
A resistência fria da C.C. do ► é medida <10> no ► que I2t dearqueamento típicos são calculados em 10*In atual ou em 8ms;
Avaliação de interrupção mínima do ►: 1.35*In.





Características de funcionamento





% da avaliação do ampère (dentro)

Tempo de sopro
100% * dentro



4 horas mínimo
200% * dentro segundo 120 máximo
1000% * dentro minuto 10ms





Características de produto





NÃO.

Artigo

Índice

Padrões de referência
1

Marcação do produto

 Tipo, avaliação do ampère Padrões da marcação
2

Temperatura de funcionamento

 -55°C a 125°C IEC60068-2-1/2
3

Solderability

 T=240°C±5°C, t=3sec±0.5sec, Coverage≥95% MIL-STD-202, método 208
4

Resistência ao calor de solda

 segundo 10 em 260°C MIL-STD-202, método 210, condição de teste B
5

Resistência de isolação (após a abertura)

 10.000 ohms mínimo MIL-STD-202, método 302, condição de teste A
6

Choque térmico

 5 ciclos, -65°C/+125°C, 15 minutos em cada um extremo MIL-STD-202, método 107, condição de teste B
7

Choque mecânico

 pico 100G's por 6 milissegundos, 3cycles MIL-STD-202, método 213, teste mim
8

Vibração

 0,03" amplitude, 10-55 hertz em 1 2hrs mínimo cada XYZ=6hrs MIL-STD-202, método 201
9

Resistência de umidade

 10 ciclos MIL-STD-202, método 106
10

Pulverizador de sal

 solução de sal de 5%, 48hrs MIL-STD-202, método 101, condição de teste B





Curvas médias da corrente do tempo



Um vidro de superfície da montagem do tempo funde 125Vac 2 ampères não Resettable





Pacote

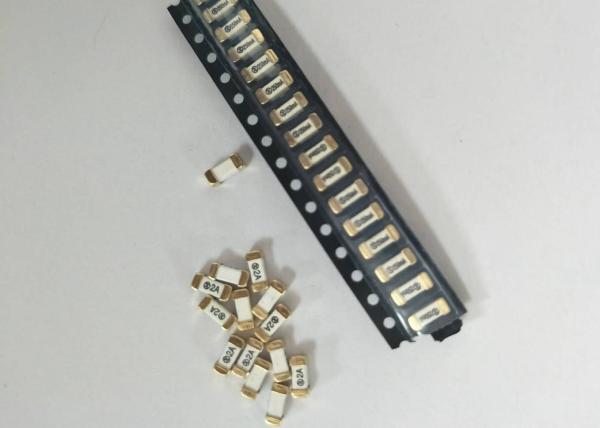

Fita no carretel; 1.000 PCes no carretel de 7 polegadas do diâmetro, fita larga de 12mm, padrão 481 da AIA
